OrCAD PCB Productivity Toolbox

OrCAD PCB Productivity Toolbox

OrCADPCB Productivity Toolbox提供了一套实用工具,旨在通过启用或简化当前常见或新兴的许多设计任务来提高PCB设计人员的工作效率,工具箱实用程序直接集成到OrCAD PCB编辑器环境中,也遵守其一贯的执行风格,对设计人员的工具使用习惯几乎没有影响。

OrCAD PCB Productivity Toolbox模块中含有很多PCB设计的实用的功能,该软件模块避免用户通过输入/输出数据交互设计数据,旨在改进现有的软件的设计效率。

  • 无缝集成在OrCAD PCB编辑器中;
  • 适用于OrCAD PCB Designer专业版和标准版用户;
  • 提高PCB设计师设计效率,减少设计时间。

Polar Grid功能

Polar Grid功能可以快速,轻松地完成圆形板的元件布局和互连布线,如图1所示,Polar Grid功能非常强大,它有着完备的参数设置,对于需要此功能的用户,执行非常的智能。

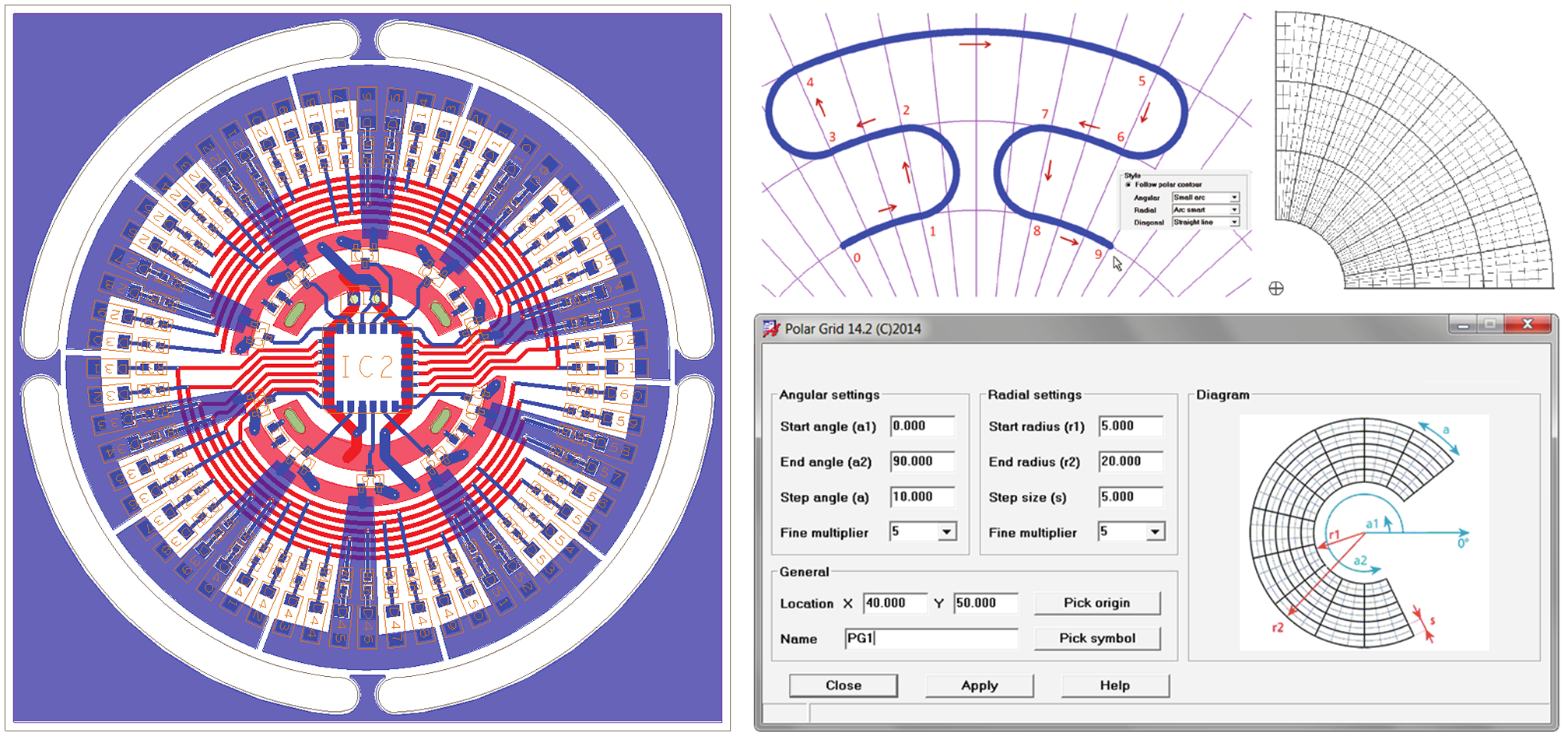

图1:圆形布局布线要求时,PolarGrid提供一套强大的功能满足设计者的需要







Label Tuning(丝印调整)

丝印调整功能提供自动元件丝印名称位置/旋转优化,采用图2所示的不可读丝印情况,并根据用户设置可以自动创建如图3所示的生产性要求的版本文件。


2PCB布局期间的典型丝印放置情况

3:运行丝印调整”功能后的结果

工具箱还包含其他实用功能,包括:

  • Assign Net to Existing Via-在现有过孔改变信号或者网络名,而不删除和重新添加过孔
  • Cross Copy –在保持设计要素原始属性的前提下,设计要素复制到不同的层板。
  • Barcode –创建设计部件号或其他用户定义信息的条形码图像。
  • Drafting Utility-创建不基于网格但在其他对象的交叉点上的形状。
  • Batch Plot-将已定义的文档批处理创建为单个进程,以便以PDF格式打印。
  • Padstack Finder-通过颜色定位和突出设计中的焊盘,将元件引脚和过孔分开。
  • Post Processing-根据制造商的要求,一键生成生产数据所需要的全部文件
  • Color by Netclass-用于颜色设置不同Net Class满足审查和创建文档,这对高速、高电压/大电流设计非常有用。
  • PCB Library Plot-将库中的所有PCB封装记录下来,并根据选定的模板打印
  • Quick Symbol Edit-定点编辑或设计中的符号。
  • Shape Utilities-针对Shape提供一组强大的布尔运算(ORANDAND NOTXOR的操作,包括结果形状缩放。
