OrCAD X PCB Layout

加速您的印制电路板（PCB）设计流程，借助现代化、直观的设计环境，实现高速、灵活的设计与 高效协作。OrCAD X PCB 布局工具以工程师需求为核心打造，通过动态反馈、智能自动化及无缝团队协 作简化日常任务，让高性能 PCB 设计比以往更快速、更易上手。它绝非普通的 PCB 布局工具 —— 而是 为下一代互联硬件设计打造的高效生产力工具。针对扇出型晶圆级封装（FOWLP）设计优化：专为扇出 型晶圆级封装（FOWLP）特有的设计与制造挑战定制，满足现代移动计算的需求。

✓ 通过简洁化的用户界面（UI），您可立即提升工作效率 —— 该界面能缩短设置时间，让设计人员 以更短的学习周期快速着手布局和布线任务。

✓ 借助智能布线引擎简化布局任务，该引擎具备交互式和自动布线功能，可根据您的设计意图灵活 适配，在减少人工工作量的同时，提升设计的准确性与一致性。

✓ 借助情境感知型设计工具（如设计中设计规则检查、图层感知编辑和约束驱动自动化），这些工 具能在不中断您工作流程的情况下，指导您完成复杂的设计决策。

✓ 借助集成分析工具，您可满怀信心地开展设计工作 —— 这些工具能在早期验证信号完整性与电源 传输性能，助您在问题演变为高成本失误前及时发现并解决。

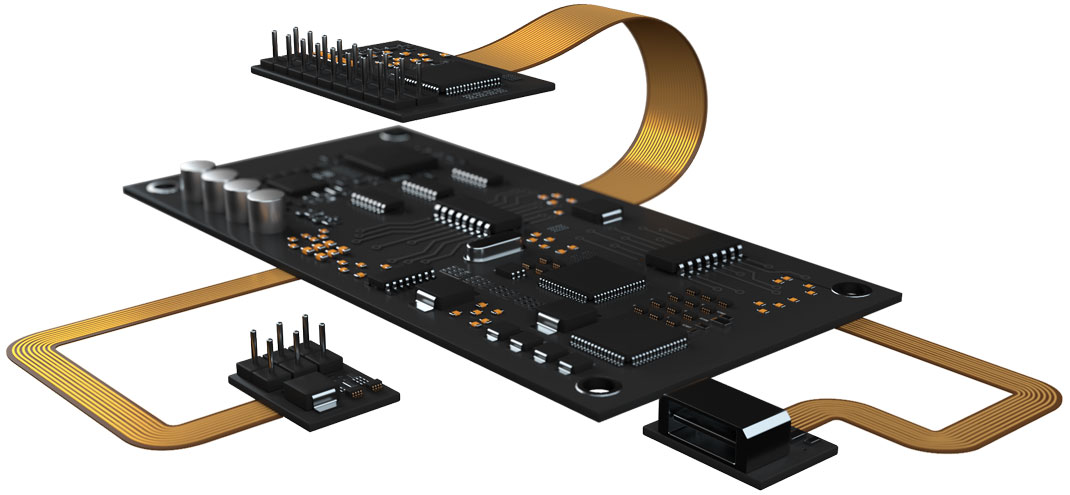

✓ 通过支持 STEP 模型导入和 IDX 交换的 3D 查看器，实时可视化您的设计，确保刚性和柔性印制 电路板（PCB）的外形适配验证与外壳兼容性。

✓ 借助集成的可制造性设计（DFM）检查功能，您可满怀信心地开展面向制造的设计工作。该功能 能在早期发现制造与组装环节的问题，减少高成本的反复修改，为产品顺利投产保驾护航。
