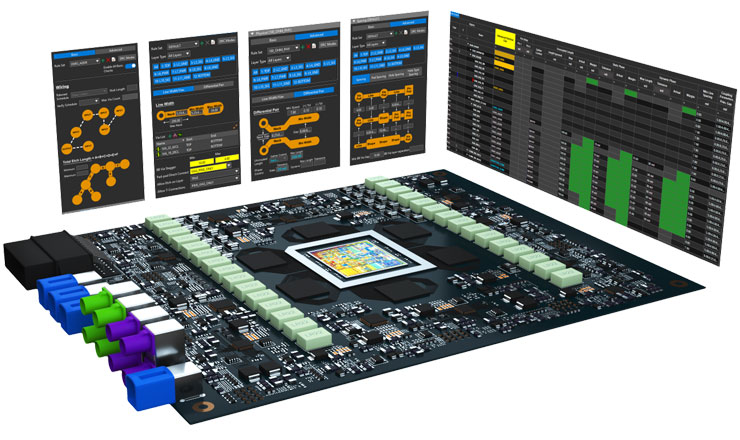

设计中分析（In-Design Analysis）

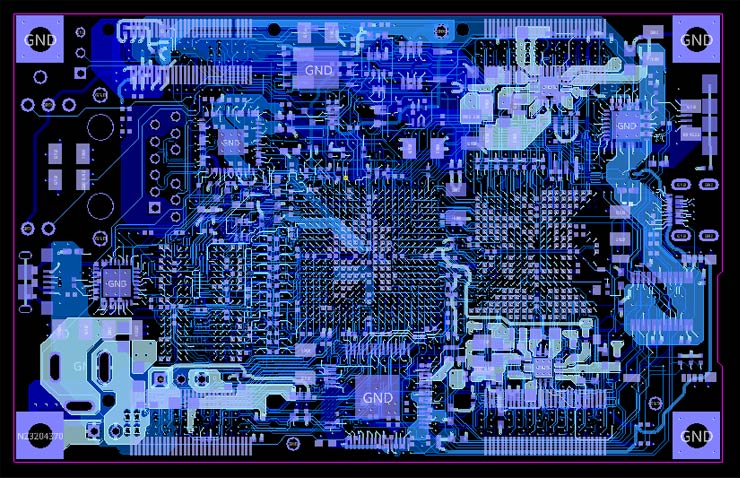

集成化实时分析技术对于确保 PCB 性能、可靠性与可制造性具有关键意义，能有效减少昂贵的设计 迭代成本。面对日益复杂的高速设计，必须同步解决信号完整性、电源完整性、热管理和电磁干扰等多 维挑战。传统后期验证方法常导致临近交付时发现问题，需返工并延误上市周期。基于实时在席分析和 AI 驱动的优化仿真，工程师可在设计早期发现并解决潜在问题，从而提升设计效率与首通成功率。这些 能力最终助力实现性能优化、减少设计迭代，并加速高质量 PCB 的研发进程。

物料清单（BOM）优化与供应链管理

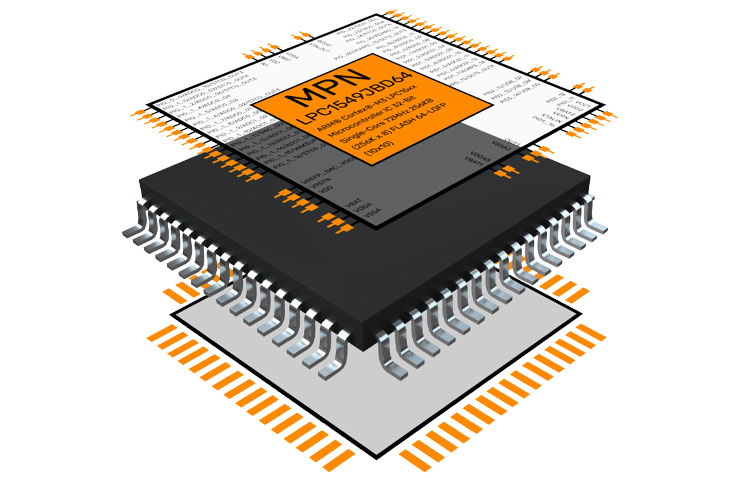

设计人员必须在成本、元器件供应、交货周期与合规要求之间寻求平衡，同时确保最终产品符合性能与可靠性标准。供应链中断、元器件快速迭代及市场环境动态变化更使这一过程复杂化，使得实时数据获取与智能决策变得至关重要。借助集成的先进物料清单管理工具与实时元器件采购洞察，企业能够优化从设计到生产的全流程，降低元器件短缺相关风险，并赋能工程师基于数据驱动做出精准决策，最终构建更稳健高效的设计体系。

面向制造的设计（DFM/DFx）

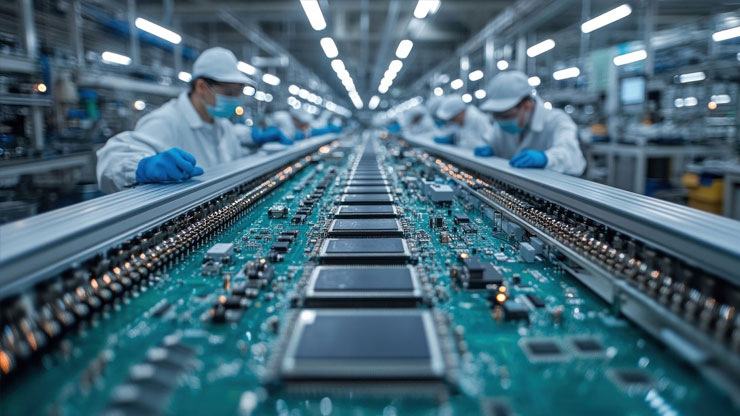

面向制造的设计（DFM）是至关重要且充满挑战的环节，需要在设计复杂度、可制造性与成本效益之间取得平衡。工程师必须确保布局方案符合 PCB 制造能力、材料限制与组装公差要求，同时最大限度避免焊料桥接、元件立碑、热焊盘连接不足或焊环尺寸不当等工艺缺陷。随着 PCB 设计向细间距、高密度和多层结构发展，制造故障风险显著增加，可能导致代价高昂的返工和项目延误。集成动态的制造设 计（DFF）、装配设计（DFA）与测试设计（DFT）规则检查，可使设计人员在早期化解潜在的可制造 性问题，减少迭代成本，确保从设计到生产的平滑过渡。

产品生命周期管理（PLM）集成

在电子设计与产品生命周期管理（PLL）系统间保持数据一致性与准确性，需要对产品设计数据进行精细协调。若缺乏有效整合，设计更新可能丢失或错位，导致物料清单（BOM）过时、元器件误用，进而引发制造与采购环节的连锁问题。命名规范不统一、文件版本错误、人工同步滞后等隐患，均可能在开发流程中引发错误与效率损耗。完善的集成方案能实现设计工具与 PLM 的实时同步，自动完成 BOM 比对，确保仅采用已认证的最新元器件，从而构建更顺畅可靠的产品开发工作流。

工程变更管理

工程变更管理是确保产品修改得以顺畅、准确实施且不产生意外影响的关键流程。变更可能源于性 能提升、元件供应、成本优化或合规性更新，但无论起因如何，都必须进行严格管控。跨硬件、固件与软件领域的变更协调尤为复杂，特别是在涉及全球团队或外部制造伙伴时。任何变更都需经过全面评估， 涵盖其对物料清单、PCB 布局、法规认证及系统级行为的潜在影响。必须与设计、制造、供应链及质量 团队等利益相关方保持及时沟通，以避免延误或后期故障。规范化的变更管理方法有助于维护产品完整 性、降低风险，并确保电子产品全生命周期的可追溯性。

设计与电路复用

通过跨多个设计项目复用成熟的电路模块、布局单元及子系统，团队能够避免重复性工作，将精力 聚焦于创新突破与系统级集成。重用经过验证的 IP（如电源管理电路、通信接口或传感器前端），可依 托已知可靠的性能与可制造性基础有效降低风险。然而成功的复用需要严格的文档管理、版本控制与接口标准化，确保模块能快速适配新需求且避免错误引入。设计师在复用现有电路时，还需综合考虑工作 条件变更、元器件供应状况及性能指标调整等因素。支持模块化设计、原理图库和布局块复用的工具链， 可在保持可追溯性与设计一致性的同时实现高效集成——深思熟虑的复用策略不仅能提升开发效率，更有助于构建更稳健、可扩展的电子系统。

三维系统设计解决方案

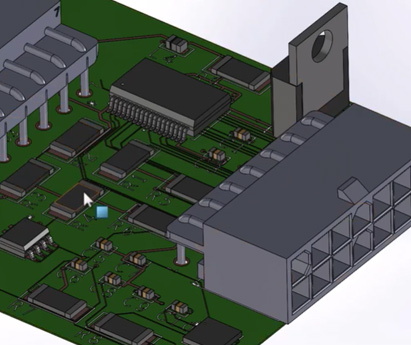

设计复杂电子系统需应对多重挑战，包括管理跨越多个 PCB 板卡的高速信号传输，并确保芯片、封 装、连接器和线缆等多元组件间的信号完整性。高效的 3D 系统设计解决方案能实现机械结构与电气 PCB 数据库的无缝协同仿真，助力设计人员优化系统性能。通过集成参数化与全功能三维实体建模技术， 这些方案可加速设计进程，实现设计方案的快速评估与迭代优化。自动化回注至 PCB 与封装布局的功能， 避免了手动重绘设计的需求，有效减少错误并大幅缩短产品上市周期。采用此类集成化 3D 设计与分析工具，可显著简化复杂电子系统的开发流程，从概念阶段到量产环节全程确保其性能、可靠性与能效。

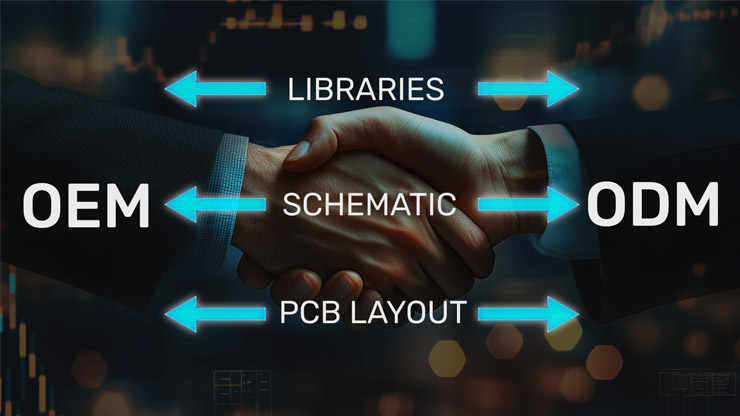

原始设备制造商（OEM）/原始设计制造商（ODM）协作

与原始设备制造商（OEM）及原始设计制造商（ODM）开展电子设计协作，需应对多重复杂挑战。 知识产权保护尤为关键——当涉及定义产品差异化的专有技术或定制架构共享时，更需严守商业机密。 为保证设计质量与品牌标准符合性，需实施严格监督机制，因外部合作伙伴可能更关注成本与速度而非 性能可靠性。清晰的沟通体系至关重要，跨时区协作、专业术语差异及开发流程区别易导致误解或延期， 必须建立标准化沟通协议。版本控制与物料清单（BOM）完整性需严格管控，防止未经授权的元件替换 影响功能或合规性。成功的协作关系需在战略协同、技术精确性与前瞻性风险管理之间实现动态平衡。

可靠性设计（DfR）

构建高可靠性 PCB 需采用前瞻性设计理念，其范畴不应局限于满足基本功能需求，更应确保产品在真实工况下的长期稳定运行。关键设计准则包括：预防因电压尖峰、瞬态电流或防护电路不足引发的电气过应力（EOS）风险；实施元器件降额设计以提升边际安全；构建低阻抗接地系统；采用瞬态电压抑制（TVS）二极管等保护器件构建防御机制。这些措施共同构筑起应对故障的多重防护体系。 此外，设计人员必须通过选择高可靠性元件、优化热管理及确保工作条件稳定性等因素来考量平均无故障工作时间（MTBF）。导线宽度、载流能力、过孔可靠性及环境耐受性等参数共同决定着电路板的 使用寿命。在设计初期引入可靠性分析工具与故障预测模型，可使工程师精准定位潜在薄弱环节，从而实现有依据的设计权衡。

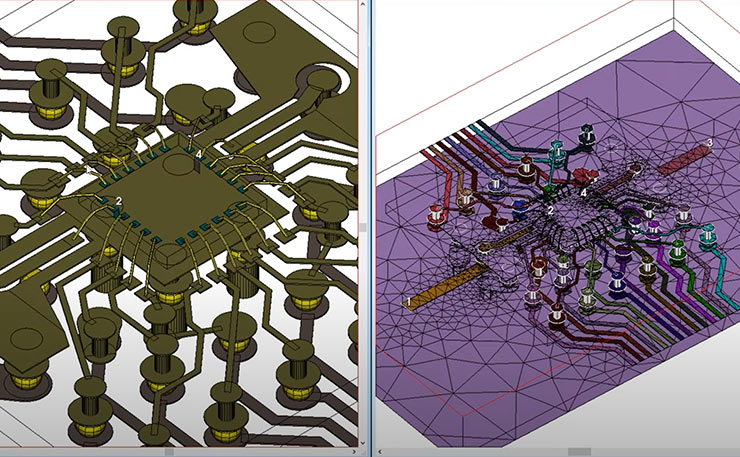

引线键合

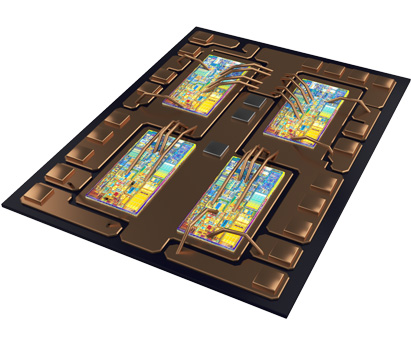

多芯片模块与引线键合设计需通过优化的芯片布局、布线及键合线配置，以最小化寄生效应、信号串扰和电迁移风险，同时确保机械结构稳固。随着设计向更高性能与微型化发展，键合线长度、弧高及电源分配等因素日趋关键。芯片、封装与 PCB 团队必须紧密协作，避免系统集成问题及昂贵的重复设计。 采用先进仿真工具与可制造性设计检查可验证键合线可靠性，保障高良率生产。通过规范化设计方法， 最终组装体方能满足电气、热管理和机械性能要求，尤其在高性能或高可靠性应用场景中更为重要。

垂直导电结构（VeCS）

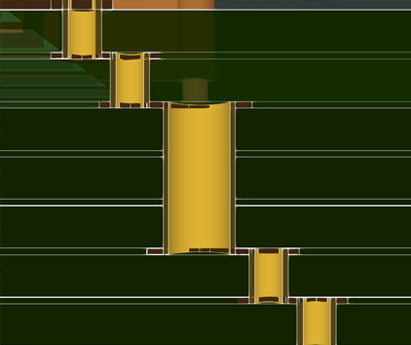

设计高密度印制电路板面临诸多挑战，尤其在布线细间距元件时，需兼顾信号完整性与可制造性。 传统过孔结构往往占用过多板面空间、限制布线通道，并可能破坏参考平面，导致电磁干扰加剧与性能 衰减。垂直导电结构通过采用精密加工与电镀的垂直槽孔替代标准过孔，既能支持高密度信号布线，又 可保持信号质量不受影响。

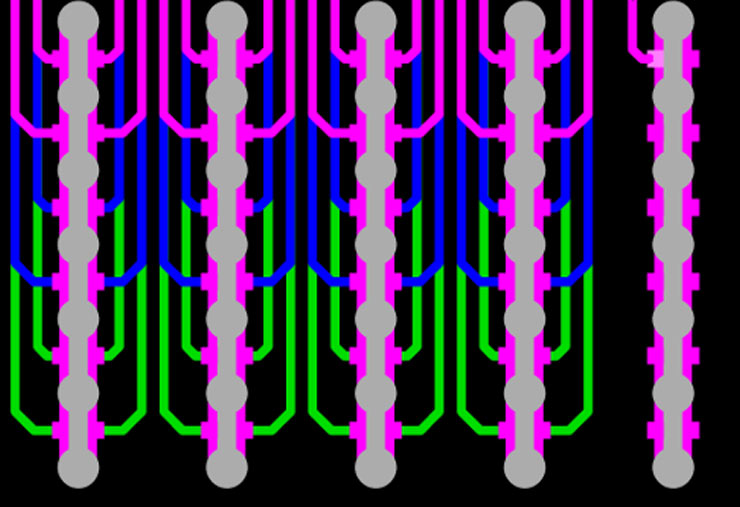

通过允许多条走线在垂直互连间穿行，VeCS 技术显著提升布线密度，同时保持电源地平面的完整性。 该方法能简化层压结构、缓解过孔拥塞，并规避高成本 HDI 工艺的使用。然而，要充分发挥其优势，设 计中需审慎规划开槽位置、图层分配及工艺公差。
