电路布线方法大全

2026-07-14
2:19 下午

本文要点

集成电路布线要点概述
复杂集成电路的布线技巧
助力顺利完成布线的各种工具

早期的布线工作相对简单，设计人员依赖基础自动布线器或通过手动方式完成电路布线。然而，如今的器件趋于微型化、复杂化，单个集成电路（IC）的输入输出端口不断增加，互连程度也越来越高。随着集成电路器件密度的增加，布线任务变得更具挑战性。这一挑战不仅存在于单个集成电路，也同样摆在电路板设计人员面前。I/O 数量的增加导致引脚数量增多，而这些引脚通常距离较近，进一步加大了布线难度。

换言之，从 PCB 上的 IC 层面到 IC 集成电路内部层面，电路布线的任务已然发生了变化。本文将详细探讨从集成电路内部到 PCB 上集成电路之间各层面的电路布线。

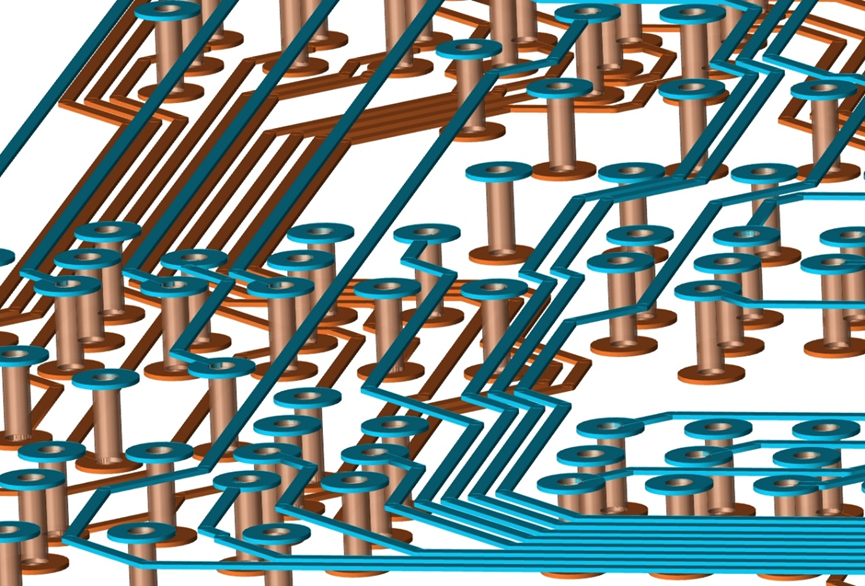

电路布线较为复杂，其成功需要多种工具的协同配合

电路布线任务

无论是集成电路布线还是 PCB 布线，其基本结构是相同的。在电子设计自动化（EDA）软件或 PCB 软件中，各器件或系统以多边形表示。这些多边形拥有关联网络，用于描述需要与之连接的其他多边形。在布线过程中，所有属于同一网络的器件通过各自的终端实现互连。同时，整个布线流程必须遵守特定的设计和时序规则，以确保电路功能正确。

集成电路内部布线

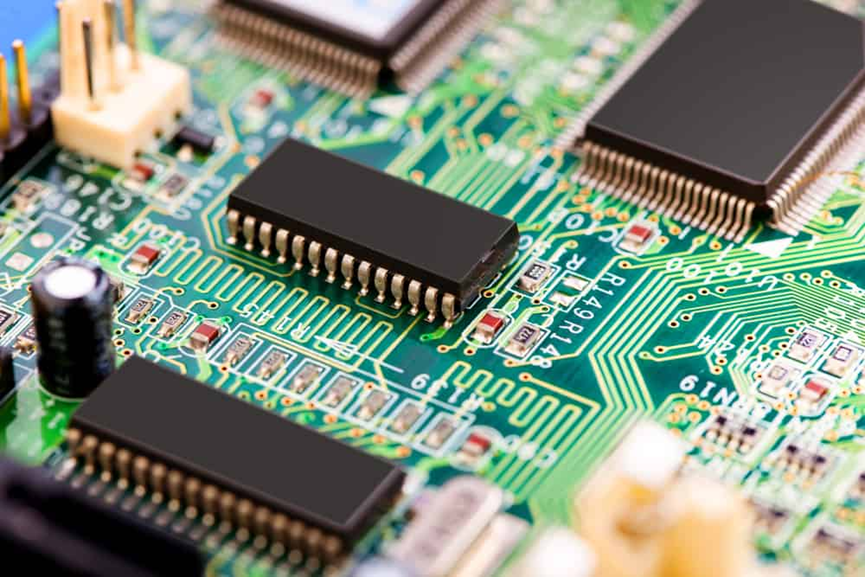

集成电路内部布线需要考虑到该拓扑结构所特有的各种具体因素

集成电路（IC）的开发流程复杂且周期较长。在本文中，我们仅对其布线阶段进行基本概述。

在集成电路开发过程中，布局布线阶段通常涉及原理图、硬件描述语言（Hardware Description Language，HDL）文件或预布线单元。完成布线后，集成电路布局将被转换为 GDSII 或 OASIS 文件格式的“掩模文件”，用于后续的集成电路制造流程。

在为集成电路布线时，需监测晶体管功耗区域、互连电阻和互连电流密度等具体参数。与 PCB 上尺寸较大的分立元件不同，集成电路内部器件尺寸较小，若这些参数控制不当，将对器件性能产生影响。

需特别注意子模块的布局，因为其位置关系到运行速度、噪声器件对敏感器件的干扰、与集成电路外部的连接以及发热特性。

最后，除需防范静电放电对较小器件的影响外，还需注意其他现象，如金属互连中的电迁移（导体中离子迁移引发的材料输运）。

PCB 上集成电路的进线出线

随着对更高计算能力的需求不断增长，集成电路日趋复杂，引脚数量持续增加。而随着引脚数量的增加，供应商会缩小引脚间距，这给 PCB 上集成电路芯片的布线带来了更大挑战。

BGA 芯片

BGA 有多种不同的布线方法，基本方法包括采用对角布线逃逸模式和组织信号路径。在引脚附近放置去耦电容以降低电感，并考虑采用微孔设计。

DDR 布线

双倍数据速率（DDR）内存也需要遵循特定的布线规则，方可正常运行。匹配走线长度并采用特定的布线模式和方法（如 T 型拓扑和 Fly-by 布线），可获得良好效果。

医疗物联网设备

医疗物联网设备是不断发展的技术领域，尤其是医疗设备集成电路。因此，在电路板布线过程中，应采用包含隔离子电路的设计，以最大限度地减少线路修改。在走线方面，使敏感走线远离噪声源是极为重要的环节。换句话说，要以保障最佳信号完整性的方式布线。

柔性电路

柔性电路的布线面临若干挑战，设计人员需特别注意弯曲区域的布线。导线应穿过与弯曲线垂直的区域。将过孔和引脚放置在远离弯曲区域的位置，防止孔位损坏。尽量减少弯曲区域周围的层数，以此降低刚度；此外，还应采用交错布线方式。

实现信号完整性与连接的 PCB 布线技巧

确保信号完整性对电路功能至关重要

在完成从集成电路引脚引出的走线之后，应尽最大努力确保信号质量。多种现象会导致信号质量下降，具体包括：

电磁耦合（串扰）
若两条走线的间距过小，会发生信号耦合现象，导致信号质量下降。串扰程度与走线长度密切相关。串扰可能发生在同一层的平行走线之间，也可能发生在不同层的走线之间（即宽边耦合）。
开关噪声（地弹）
如果电路板上存在大量频繁开关的集成电路，信号在切换至低电平时可能无法完全返回到地。根据“低电平”信号的值，器件可能会将低电平信号误读作高电平信号，进而导致电路功能异常。
电磁干扰
许多高频信号都会产生电磁辐射，包括布线不当导致的走线和过孔 stub。此外，返回信号路径应位于相邻参考平面上，并以尽可能短的路径返回信号源，以最大限度地减少 EMI 泄漏。
阻抗失配
传输线或差分对中可能出现阻抗失配，进而影响完整性。为解决这一问题，需采用特定宽度、间距和配置的阻抗受控走线。也可使用 PCB 编辑器的走线调整参数。

布线功能和其他技术

在 PCB 布线过程中，可利用各种高级技术。以下功能可能是解决电路布线难题的关键：

扇出布线（引出布线）是一种自动布线功能，可从多引脚集成电路引出走线并连接至过孔，是 BGA 封装的理想之选！
推挤布线功能可抓取线段并将其拖动至任何所需位置，有助整理走线。过孔和其他设计元素会自动避让。
总线布线功能支持以组为单位进行走线布线，如其名称所示，非常适合总线布线。
走线调整是应对设计规则的重要工具，可将走线设为给定阻抗值所需的长度。
整理布线功能可简化并整理电路板上的布线，去除冗余线段。此外，还可为过孔添加泪滴，有助提高柔性电路板的完整性。

高级 PCB 编辑器的强大功能

如今，PCB 设计人员可选择多种工具来辅助电路布线并保持最佳实践。借助 Cadence Allegro X 的 PCB 规则管理系统，设计人员可以为网络、器件、高速走线和传播延迟设置设计规则。这对于复杂高速电路布线至关重要，因为这类电路可能具有多种不同的规则系统、阻抗受控走线和复杂的集成电路。
