不是在选电源芯片，而是在选整个系统架构

  • 4:16 下午
Q: 学校里学的电源拓扑，真的是工程中最常用的吗？
在真实产品里，电源设计从来不是一道理论题，而是一个系统级决策问题。你在 Digi‑Key 上看到的，不是几十种芯片参数，而是不同电源架构，对系统稳定性、EMI、PCB 布局的长期影响。

这正是很多设计问题的根源：
  • 为什么照着“最优理论拓扑”做，板子却并不稳定？
  • 为什么面试和量产项目里，反而反复遇到课上轻描淡写的拓扑？
  • 为什么电源一旦选错，后面的优化都变成“补救”？
本文将从工程视角出发，回答三个关键问题：
✅ 真实产品中到底在用哪些电源拓扑？
✅ 功率、隔离、应用场景如何决定架构选择？
✅ 工程师常犯的两个电源设计错误是什么？如何避免？
你不需要成为电力电子专家，但你必须在一开始选对架构。

学界与业界的断层，往往从电源开始

图 1：课本知识与工业 PCB
很多工程师第一次意识到这个问题，并不是在课堂上， 而是在面试或实际项目中——
“你需要非常熟悉反激式转换器，这是我们用得最多的。”
这是某头部消费电子公司电源团队的真实招聘要求。而对不少工程师来说，反激式转换器，恰恰是课堂上很快带过的一部分内容。

这并不是谁对谁错，而是目标不同：
课堂强调：

理论完备、分析通用
工程强调：

可靠量产、系统可控
结果就是——

你在课本里花大量时间研究的拓扑， 在真实产品中几乎不会出现；而被轻描淡写带过的拓扑，却支撑着数百万台设备稳定运行。
真实产品中，电源拓扑是“被场景选出来的”

图 2：现代消费电子产品

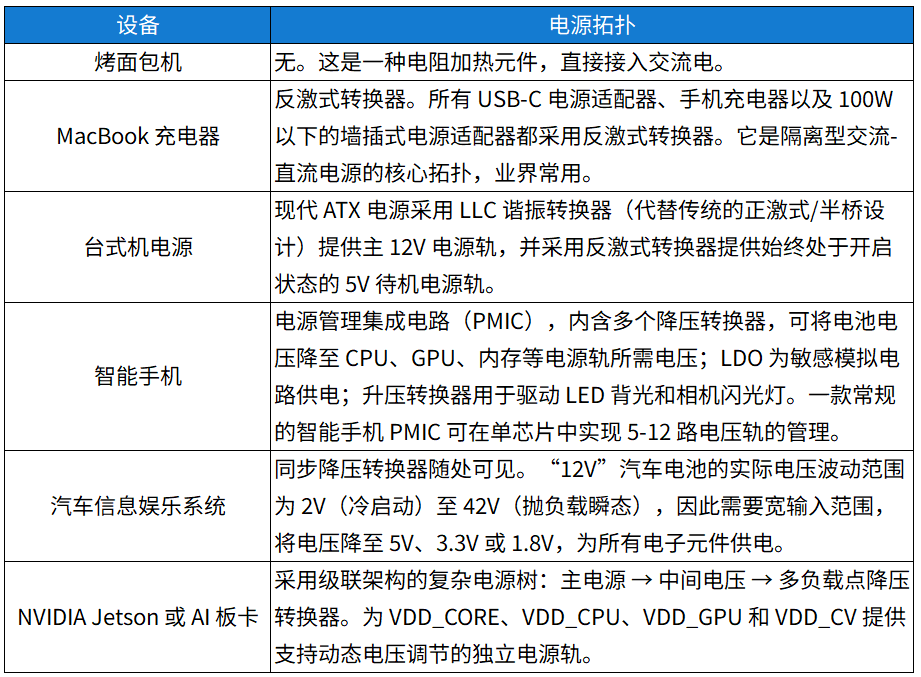

在工程实践中，电源拓扑从来不是“自由发挥”，而是被功率、隔离、成本、EMI、PCB 实现难度一步步收敛出来的。接下来一起来关注以下设备分别采用哪种电源拓扑：

这些选择背后的逻辑都很简单：不是“最优理论”，而是“最合适系统”。

一套工程师真正会用的电源架构选择逻辑
如果抛开复杂推导，只从系统设计角度出发，电源架构的选择其实可以非常清晰：按功率和隔离需求快速收敛。
功率等级 <5W，无需隔离：
  • 若压降较小（<2V），且对效率无要求，可选用 LDO。
  • 若注重效率或压降较大，可选用降压转换器。
功率等级 5-100W，需要隔离：
  • 反激式转换器。所有墙插式电源适配器均使用这种转换器。
功率等级 100-200W，需要隔离：
  • 正激式转换器或 LLC 谐振转换器。
  • 查阅制造商参考设计。
功率等级 > 200W，需要隔离：
  • LLC 谐振转换器、半桥转换器或全桥转换器。
  • 咨询电源专家。
多电压轨，便携式设备：
  • 采用 PMIC，无需设计分立转换器，这种集成化设计完全值得。
汽车或宽输入范围应用：
  • 如果输入电压高于或低于输出电压，选用降压-升压转换器。
  • 如果输入电压始终较高，则选用宽输入范围降压转换器。
对绝大多数设计来说，这套逻辑已经能覆盖 80% 的工程场景。
只选对架构还不够：两个常见但致命的错误

选择正确的架构固然重要，但确保电源稳定运行同样重要。如果存在以下两个常见错误，再好的拓扑也会失败，让之前在设计和选型上的投入全部白费。

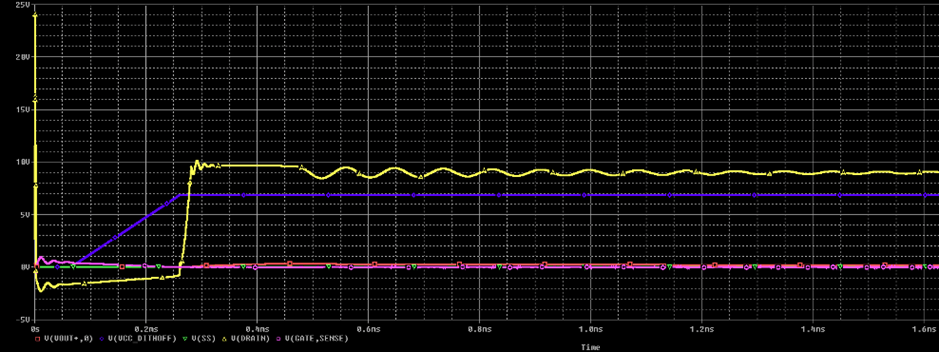

图 3：输出电压的 PSPICE 仿真，存在过冲与振铃（黄色）

 错误 1 ：没有完整接地平面
“为了省空间，用走线代替地平面”。
后续要花数周时间来解决噪音问题、电磁干扰问题和莫名的电路复位问题。
工程经验非常明确：即使是两层板，电源设计也必须有连续、完整的接地平面。严禁在接地平面的间隙中布线。

 错误 2 ：电流计算不预留裕量
“算出来是 500mA，就用 500mA 的电源。”
忽略了启动浪涌、电容充电、温度漂移、瞬态负载。工程实践中的规则很简单：

设计电流 = 计算值 × 1.5–2 倍

这不是保守，而是现实。

如果设计需要 500mA，就按 750mA-1A 进行设计。产品手册给出的是 25°C 下的典型条件，而实际电路板并不会在理想条件下运行。
了解需避免的错误后，无论选择哪种电源架构，均可对设计进行上电调试。
从工程视角，如何正确开始电源设计
如果你只有 15 分钟的时间：
访问德州仪器公司、模拟器件公司或意法半导体公司的官网，搜索符合设计功率要求的参考设计并下载。不要从头开始。器件选型、PCB 布局、补偿网络等重要工作前人已经完成，只需根据具体需求进行调整即可。

如果你有一个小时的时间：
使用 PSpice 等电路仿真工具，导入参考设计，基于自身应用的输入电压范围和负载条件运行仿真。模拟最坏情况：最低输入电压 + 最大负载 + 最高温度。如果顺利通过仿真，说明设计已完成 80%。

如果你启动一个新项目：
  1. 计算功耗预算（所有负载功耗总和，乘以 1.5-2 倍）
  2. 列出所需电压轨
  3. 利用上述决策框架选择拓扑
  4. 查找制造商参考设计
  5. 根据自身需求调整参考设计
  6. 模拟最坏情况
  7. 制作原型
切勿跳过第 4 和第 6 步。参考设计可节省数周时间，而仿真能够在硬件实现之前发现问题，直接省下数周调试时间。
电源设计的真正核心
你并不需要成为电力电子专家，只需做到以下几点：1. 了解生产中实际应用的拓扑

2. 从经过验证的参考设计出发

3. 在计算中预留适当裕量

4. 使用接地平面

5. 在构建前进行仿真

其余的，都是细节优化。
当你在元器件平台面对上千种选择时，请记住：你以为在选电源芯片，实际上是在选择整个系统架构

选择已经在数百万产品中验证过的架构，调整参考设计，再进行全面测试。
这才是工业级电源设计的真实方式：不是从基本原理推导，而是从成熟的模式出发。

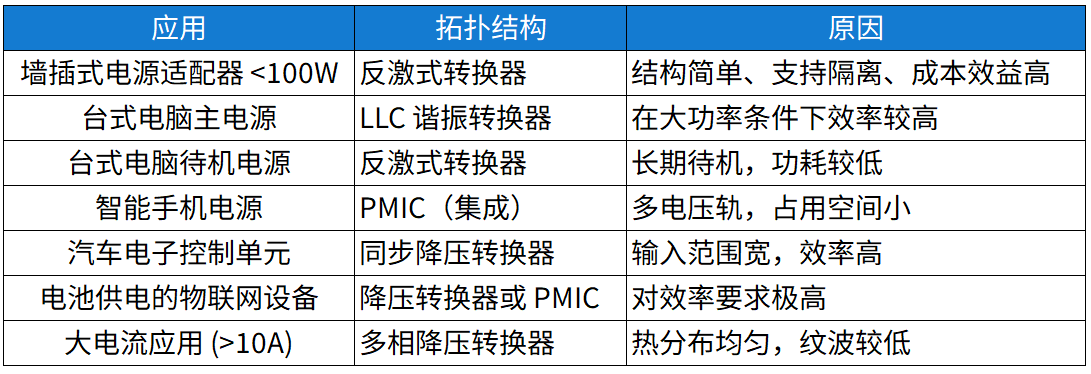

快速参考指南：按应用划分的电源拓扑
