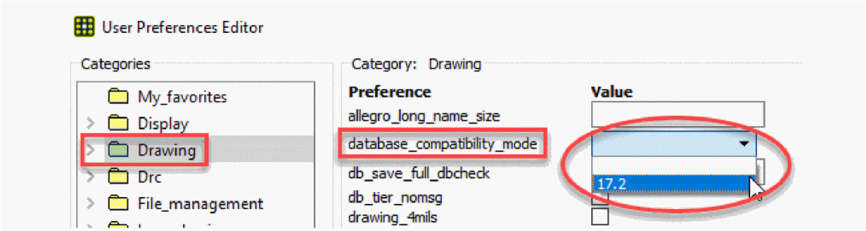

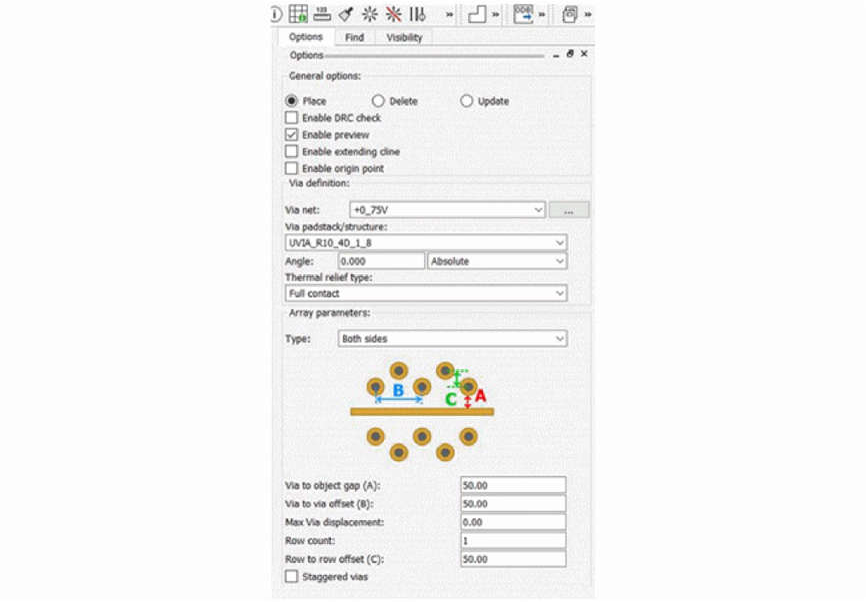

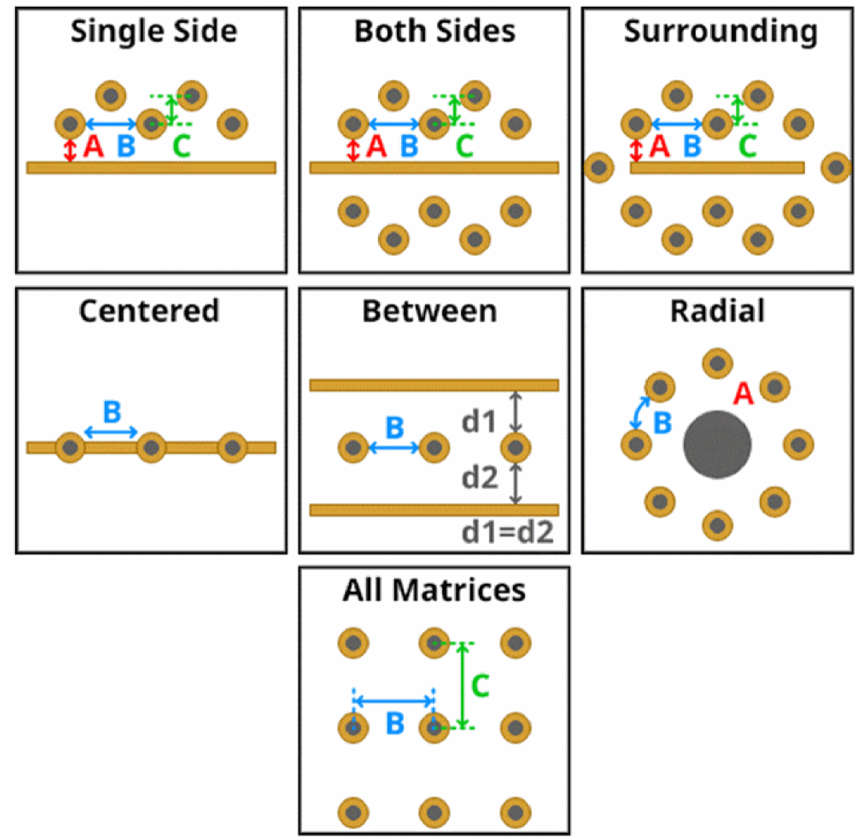

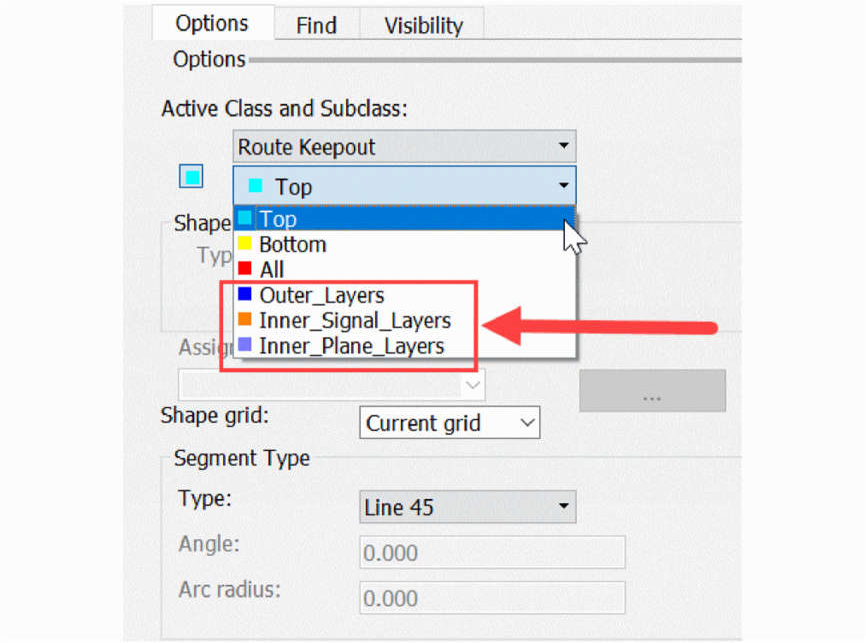

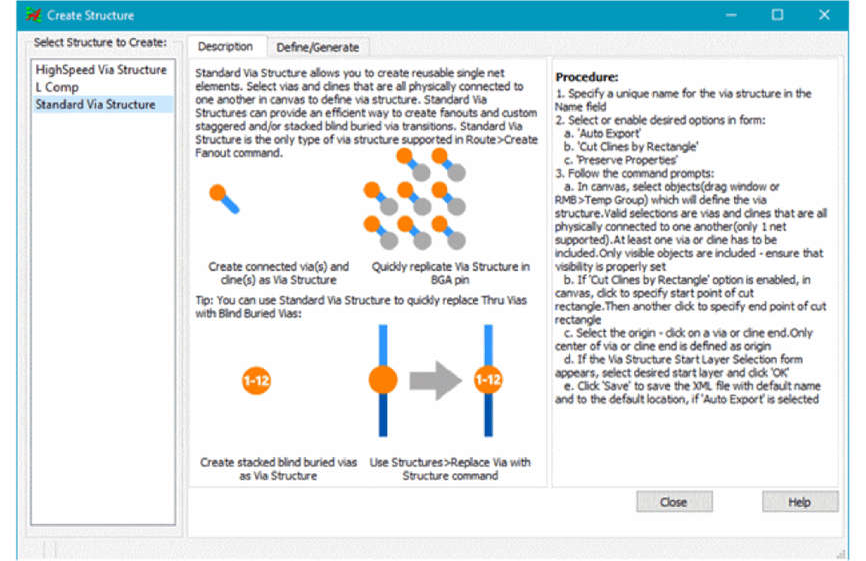

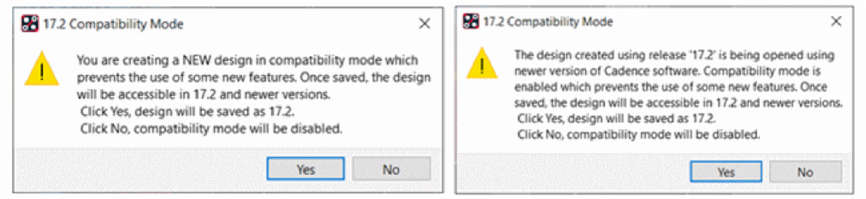

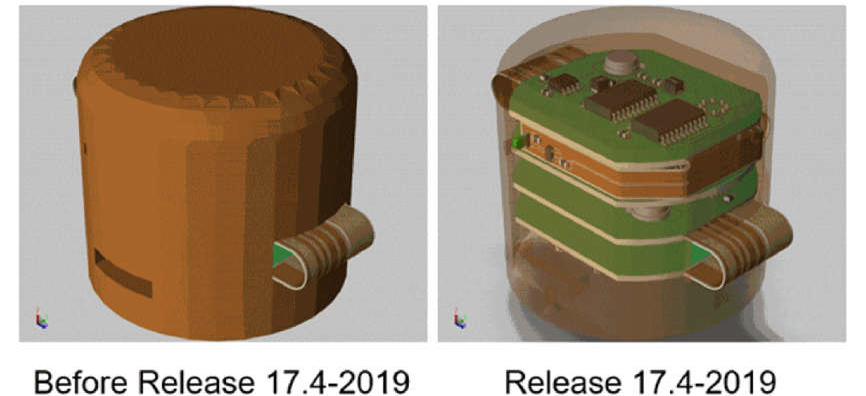

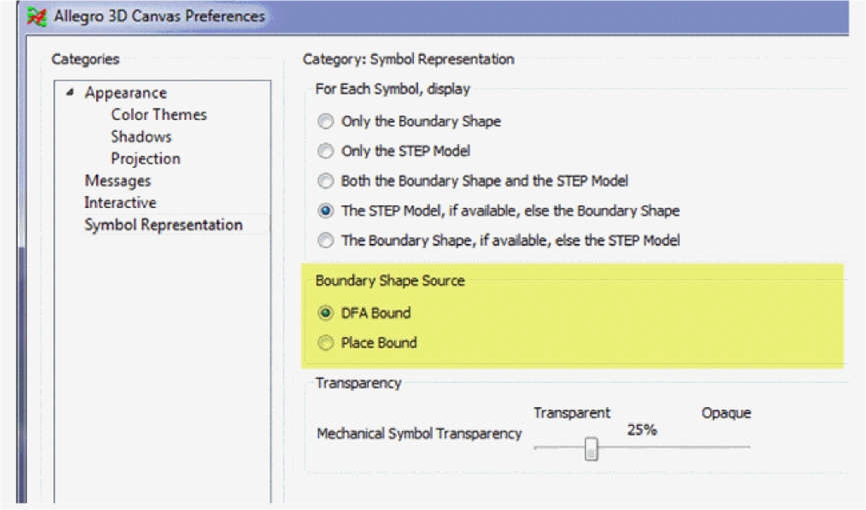

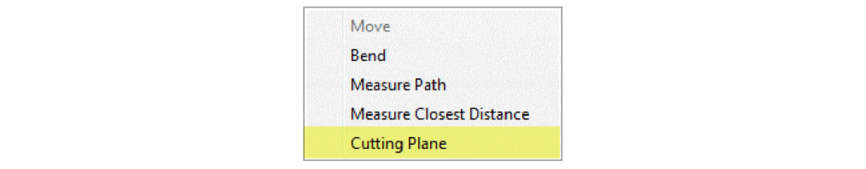

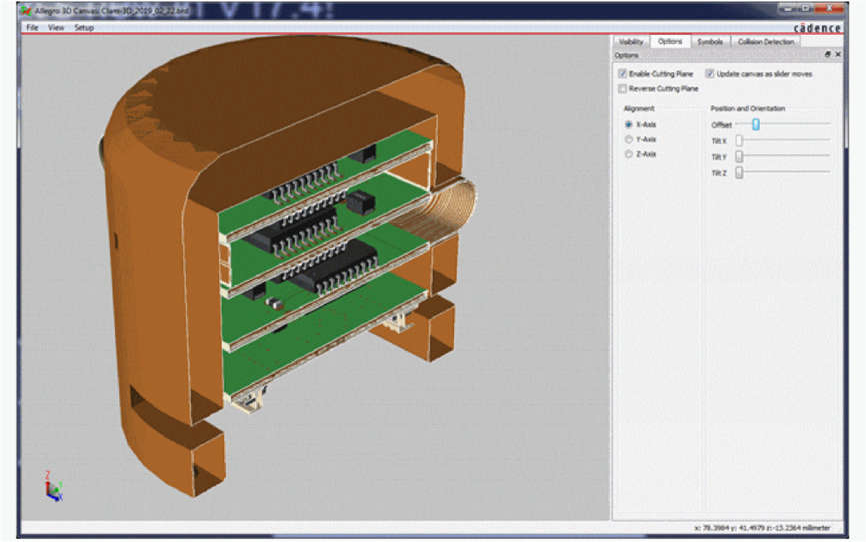

Cadence SPB17.4新特性

新版本软件主界面
      SPB17.4-2019版本中Capture 变更软件主界面为黑色(用户可默认设置),黑色主界面可以增加软件可视度,使软件图标和文本更容易辨识。
全新的图标设计
新的首页
17.4-2019 中Orcad Capture 的首页重新进行了设计,更符合用户习惯及整体软件主题。

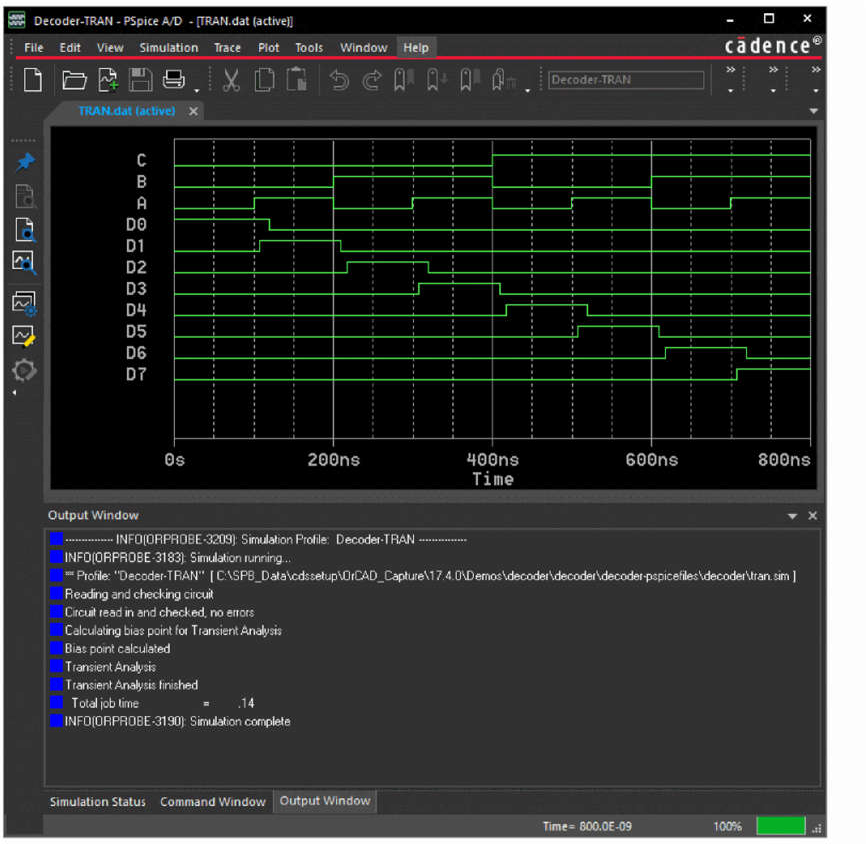

创建流程

SPB 17.4版本新项目创建界面, 不需要选择创建项目类型,只需要“勾选”“Enable PSpice Simulation”按钮就可以快速创建仿真流程。

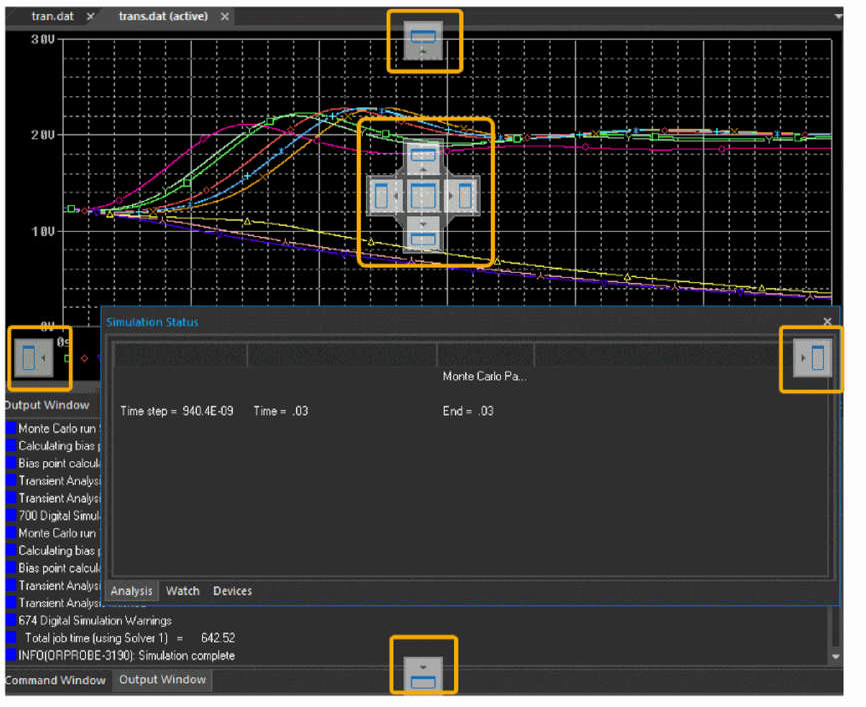

自定义面板停靠位置

SPB17.4-2019软件版本,用户还可以自定义软件各个面板的停靠位置。

支持多项目的项目管理器

新版本的Project Manager 中用户可以在一个项目管理器中同时关联多种类型的不同项目,比如:
  • Layout
  • Outputs
  • Pspice Resources
  • Logs

多个功能面板共窗口使用

新版本Capture软件中,用户可以将放置器件(Place Part),Pspice 器件搜索(PspicePart Search),或者模型制作(Modleing Application)等窗口显示在同一个窗口中,这样可以很方便的在下面的嵌入表格中选择使用哪一个功能面板。

增强搜索面板

在SPB17.4-2019版本中,搜索功能独立为一个功能面板,允许用户设置更多参数和属性来快速的在设计中搜索并选中设计对象。

在线DRC

增强的设计检查功能添加新的选项-“在线DRC(Onine DRC)”,如果用户选择检查某一项检查项目,可以将对应项设置为“ON”。此时,在用户设计的过程中会实时检查设计中有无违反DRC规则项的情况;且设计规则检查窗口(Design Rule Check),允许用户一次性的对整个设计进行设置为“On”的设计规则检查项。

PCB菜单

增加“PCB 菜单栏”,包括:

  • 创建PCB layout(Create a new layout)

  • 同步设计以执行ECOs(Synchronize design changes and execute ECOs.)

  • 加载约束管理器(Launch Constraint Manager.)

  • 管理DRC(Manage DRCs.)

  • 查看报告(View reports.)

  • 设置电源网络(Set power nets.)

新的Layout窗口

新的创建Layout 窗口,用户可以直接指定生成新的layout, 而不必重新生成网表(netlist)

设计同步

为了提高设计变更效率,SPB17.4-2019 版本中引入了设计同步的功能,使用设计同步用户可以看到原理图与Layout 之间不同,并且将原理图和Layout 之间进行同步,将原理图中的设计变更同步到PCB 设计中。

原理图与Layout 之间同步操作可以有两个方向

1、原理图到Layout 的方向(Schematic to Layout)

2、Layout 到原理图的方向同步(Layout to Schematic)

从原理图访问外部器件

使用Place-Search Provider 菜单,用户可以从SamacSys 和Ultra Libarian 中访问或者下载海量的电子器件、符号、封装、器件手册和3D Step 模型,并且可以将搜索并锁定的器件直接放置Capture 中。
