Allegro PCB Productivity

微型化设计组件减少最终产品的尺寸，可以通过许多不同

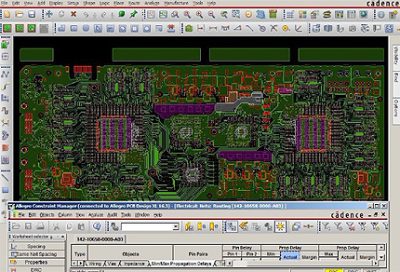

Allegro PCB Designer是可扩展的，经过反复验证的PCB设计工具，可以适应于对缩短设计周期和可预测设计结果所带来的技术和设计方法的挑战。产品由Base模块和Option附加模块组成，PCB Design Solution通过一个完全集成的设计流程进行PCB Layout设计。Allegro PCB Designer(Base模块)包含一般的、通用的约束管理解决方法、PCB Editor、自动/交互布线器和用于机械制造的CAD接口。PCB Editor提供了完整的布局布线环境–从基本的PCB平面规划(Floor-planning)、布局、布线到布局复用(Placement Replication)、高级互连设计规划(Interconnect Planning)–从简单设计到复杂设计。

Allegro PCB Designer是可扩展的，经过反复验证的PCB设计工具，可以适应于对缩短设计周期和可预测设计结果所带来的技术和设计方法的挑战。产品由Base模块和Option附加模块组成，PCB Design Solution通过一个完全集成的设计流程进行PCB Layout设计。Allegro PCB Designer(Base模块)包含一般的、通用的约束管理解决方法、PCB Editor、自动/交互布线器和用于机械制造的CAD接口。PCB Editor提供了完整的布局布线环境–从基本的PCB平面规划(Floor-planning)、布局、布线到布局复用(Placement Replication)、高级互连设计规划(Interconnect Planning)–从简单设计到复杂设计。

全球分布的设计团队越来越多，使缩短设计周期的难题雪上加霜。人工处理多用户问题的权宜措施非常耗时、缓慢并且容易出错。Allegro PCB Designer Harmony Team Design Option技术提供一种多用户、并行式在线协作的设计方法，可加快上市时间、缩短版图时间。无论团队地理距离的远近，并行工作于一个版图的多个设计师均可访问同一数据库。设计师可以将设计分为几个部分或区域，可以由设计团队的几个成员进行布线和编辑。设计既可通过软边界进行垂直分割（部分），也可以水平分割（层）。从而使各设计师均能看到所有划分的部分，并更新设计视图，监控其他用户部分的状态和进度。这种分割能大幅缩短整体设计周期并加速设计过程。实时在线团队设计，实时互动布局布线，交叉修改，实时全局DRC检查等支持多人连网在线设计，具有浮动的授权控制，确保协同设计人员的协作灵活度，基于同一个Allegro PCB设计电路板，在Allegro设计环境下建立主机HOST服务器作为主电路板，通过TCP/IP传输协议，分配多个子板到独立的客户端进行并行设计，确保母版和子板完全在一块电路板完成，数据前后完全一致。

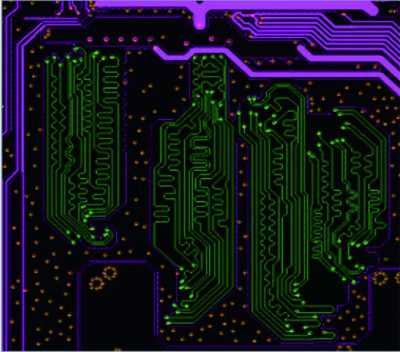

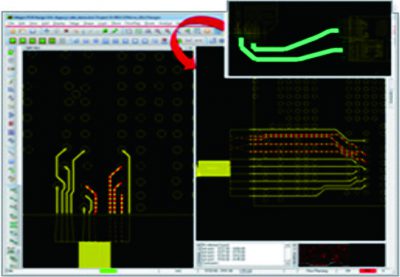

随着半导体工业的发展，产生了越来越多的新型半导体器件，这也对设计带来了更大的技术挑战，比如器件引脚越来越多，而引脚间距越来越小，如BGA器件。此外，新型器件所应用的标准接口，如DDR3，DDR4，PCI Express Gen3，USB3.0等，需要采用新的方法进行电路设计。为了解决这些问题，PCB设计人员需要找到更好的解决方案来应对新技术带来的各种挑战。

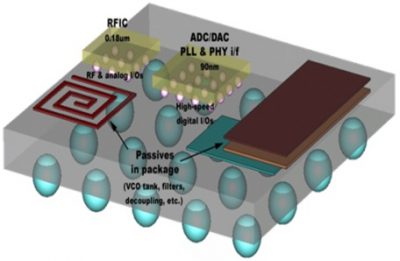

      系统级封装（SiP）的实现为系统架构师和设计师带来了新的障碍。传统的EDA解决方案未能将高效的SiP发展所需的设计流程自动化。通过启动和集成设计理念的探索，捕捉，构建，优化，以及验证复杂的多芯片和PCB组件的分立基板，Cadence的SiP设计技术简化了多个高引脚数的芯片与单一基板间的集成。

Cadence Allegro PCB Libra

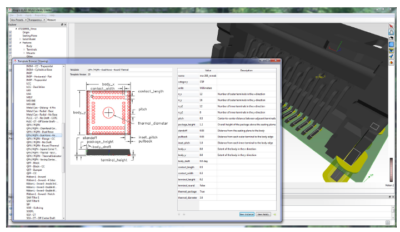

在PCB的设计过程中必须要保证器件和器件库的准确性。工程师们往往需要耗费大量的时间来获得正确的器件和器件库，这些时间本应该利用在其他更有价值的项目设计上。器件库不仅是封装、符号或参数数据，还包括3D MCAD模型。Cadence Allegro ECAD-MCAD库生成器，可以在短时间内创建新的标准库（可同步到ECAD和MCAD库中），并且可以很容易的将现有的库用在其他不同的技术中。从而可以减少设计人员用在创建库上的时间，并将更多的时间用在工程设计中。

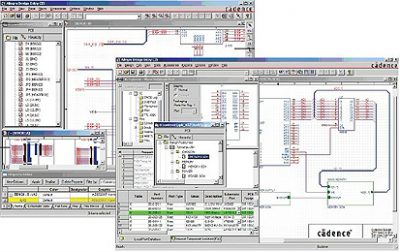

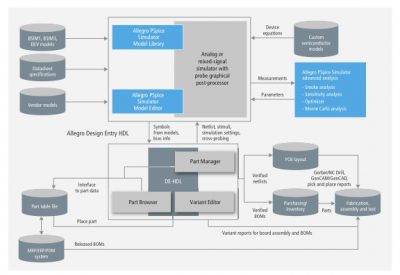

PCB设计、仿真及分析完全统一的集成环境在较大的电路设计系统上，PCB设计团队需要快速、可靠的仿真软件来实现对设计的收敛。Cadence Allegro PSpiceSystem Designer提供PCB设计人员的仿真技术是把电路仿真环境与PCB布局布线设计环境完全集成在一起，构成一个完整的统一集成环境。设计师通过集成模拟和事件驱动数字仿真，可以在不牺牲精度的情况下提高仿真速度。同时，使用PSpice高级分析功能，设计师可以最大限度的提高电路的性能、提高成品率和可靠性。
