Cadence Allegro X 26.1 正式发布：LiveDOC制造文档、网络级约束、3DX系统级视图等重磅更新

1.走线保持网络属性

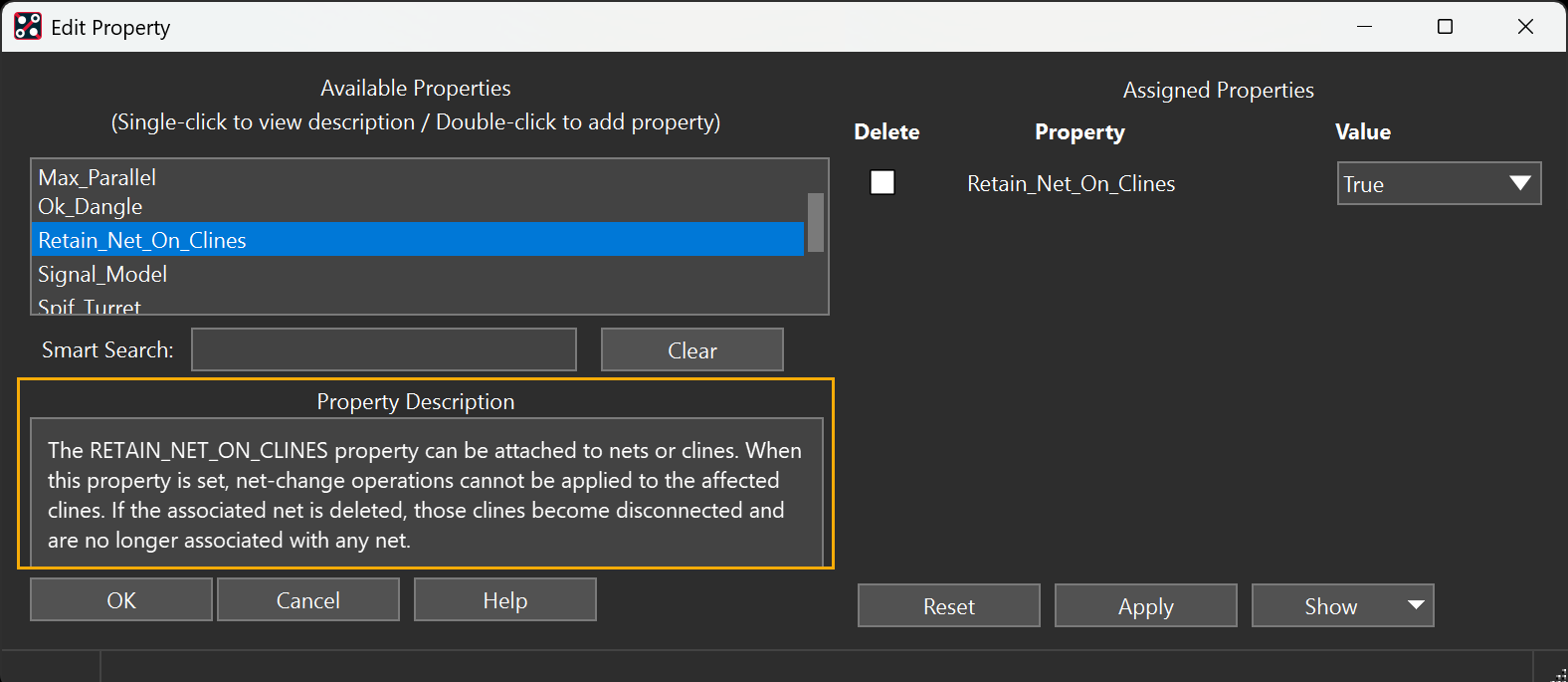

• 走线（cline）和过孔现在可以通过新增属性 RETAIN_NET_ON_CLINES / RETAIN_NET_ON_VIAS 保留既有网络分配，移除连接后不再”飘”到下一个网络，大幅减少改线时的网络错连。

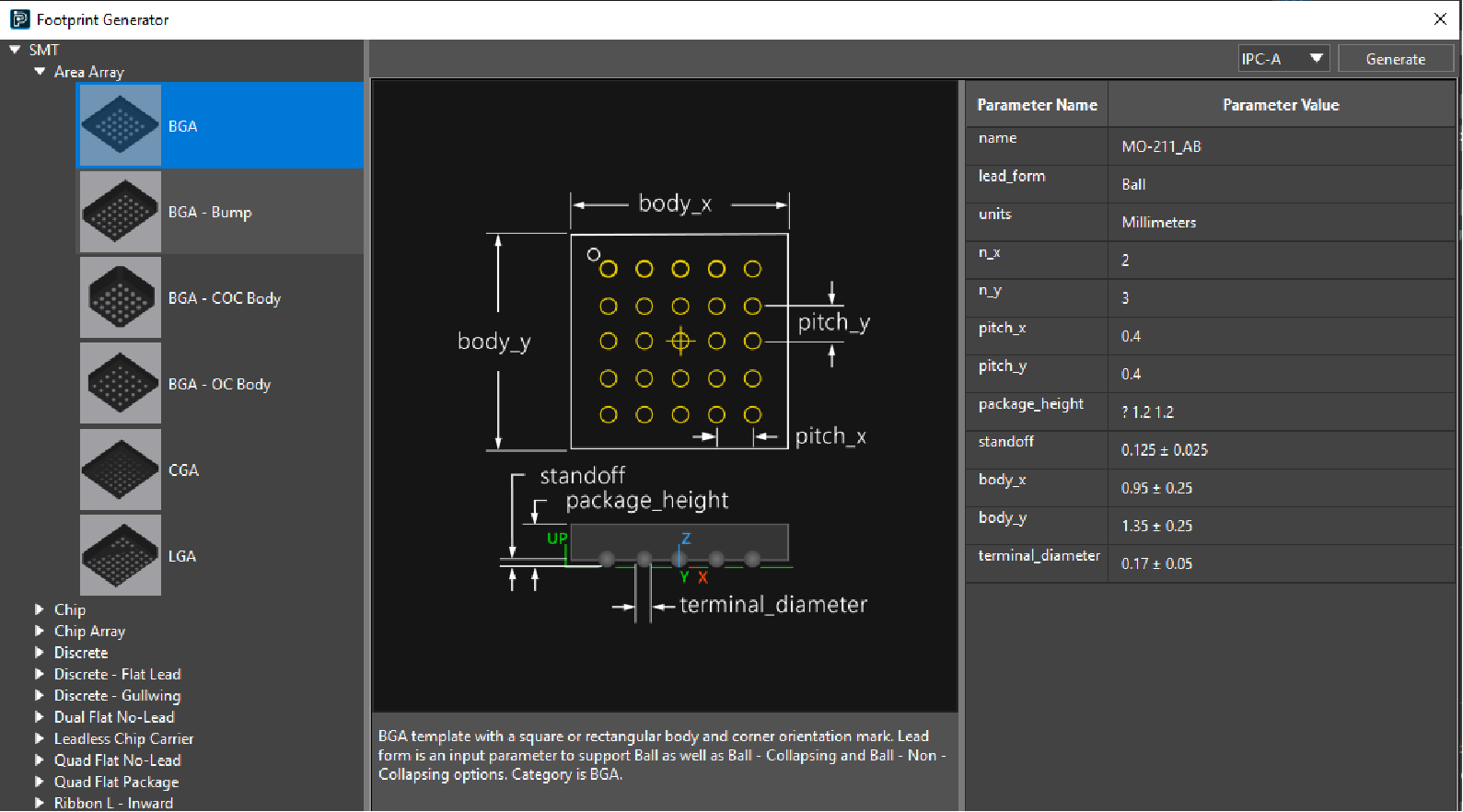

2.元件库创建模板化

本版本中，符号编辑器中提供了 Allegro X PCB ECAD-MCAD 元件库创建模板，内置数百个行业标准封装模板，参数化生成符合 IPC 规范的封装，把”找现成封装对照手册手搓”的时间压缩到分钟级。

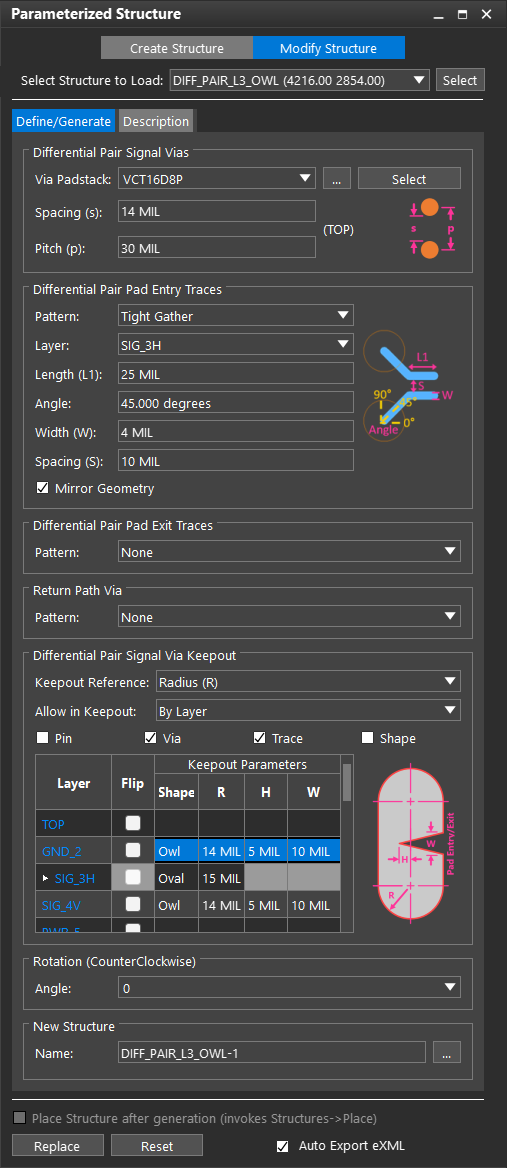

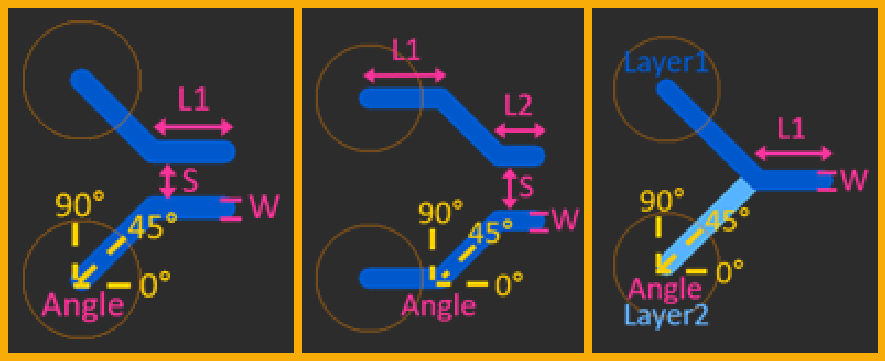

3.高速参数化结构

参数化结构面板从”不受支持的试验版”转正，现可在 布线（Route） > 结构（Structure） > 参数化结构（Parameterized Structure）。

• 参数在创建后仍可修改，可更新单个实例或整板所有结构；

• 与 Sigrity 双向数据流联动，改参数即可同步分析。

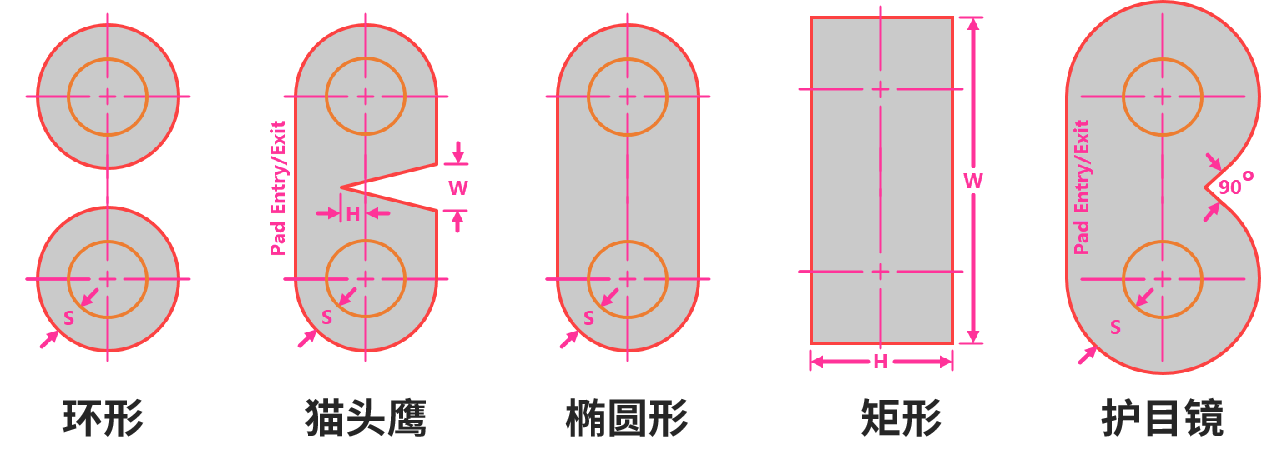

• 内置回流路径过孔、焊盘进出线、护目镜、椭圆/猫头鹰/矩形/环形等多种图形。



禁线区图形

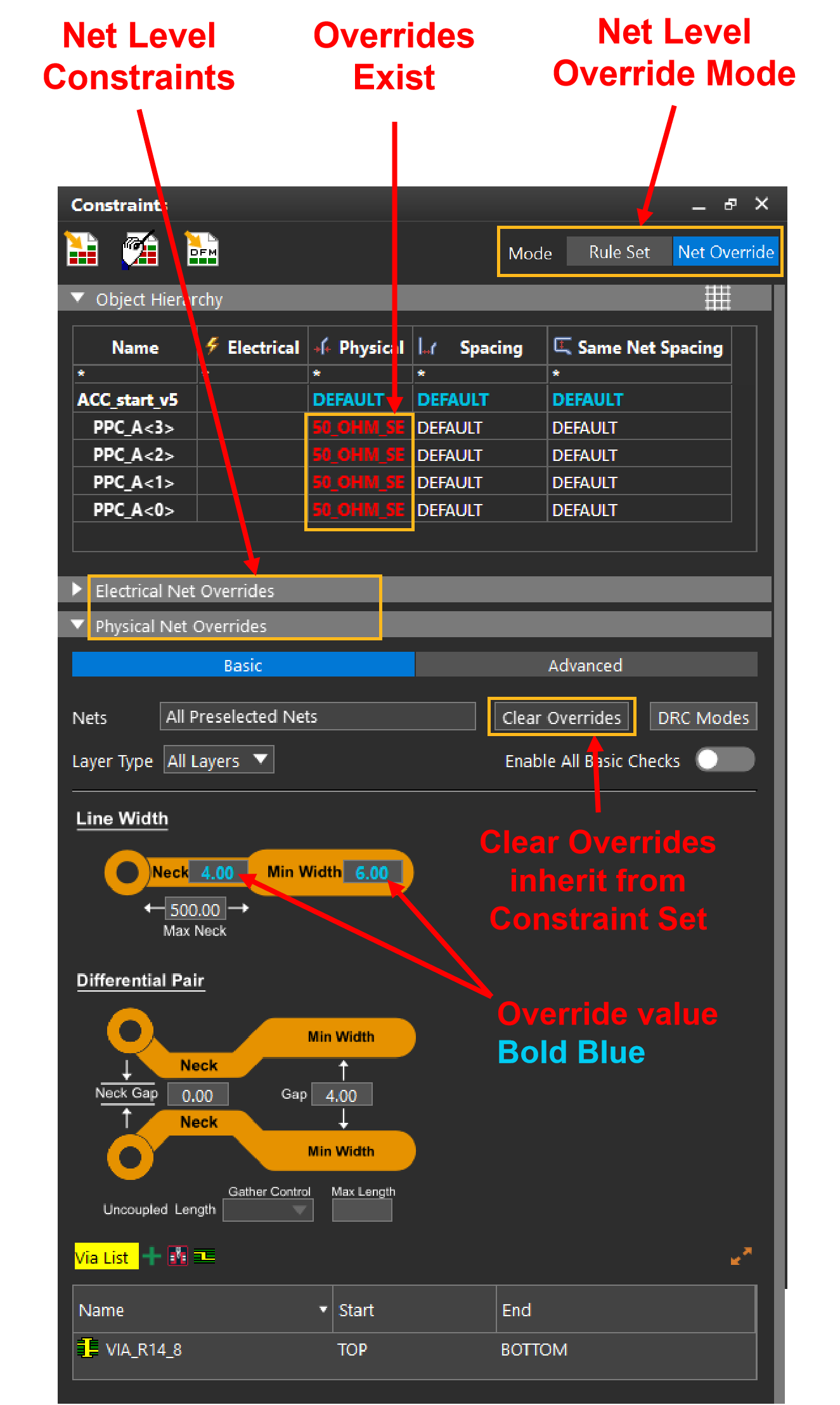

4.约束面板支持网络层级

约束面板（25.10 引入）本版本新增滑块，可在”约束集分配”与”网络层级直接约束”两种管理方式之间切换；支持查看覆盖（Override）状态、一键清除覆盖继承约束集，约束迁移与过渡更平滑。

这意味着工程师不再需要手动维护多份文档版本，LiveDOC确保了设计数据与制造文档的一致性，大幅减少了因文档滞后导致的生产错误。

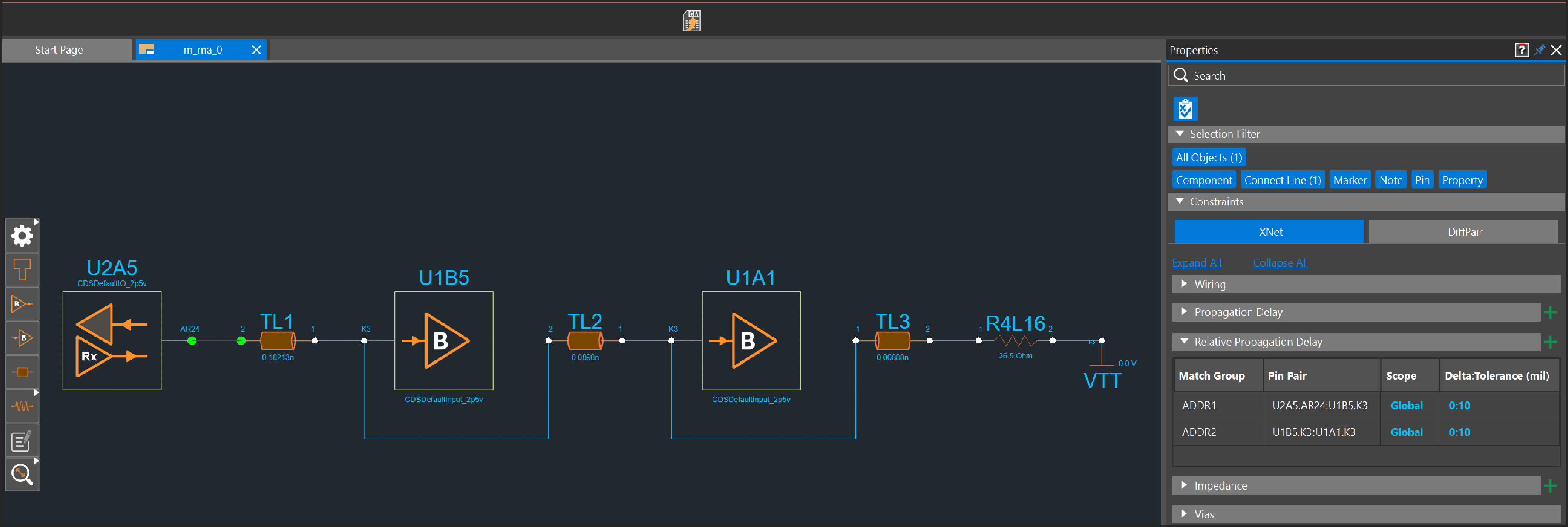

5.拓扑工作台 Topology Workbench：替代 Signal Explorer

信号浏览器（SigXP）正式退役，拓扑工作台成为创建电气约束拓扑与拓扑仿真的主界面。电气约束集拓扑不再依赖理想传输线（TL*），支持右键”删除所有连接”重排引脚、放置 T 点分支、按引脚用途施加匹配规则，并可通过映射标记（Mapping Tag）消除歧义引脚的时序歧义。

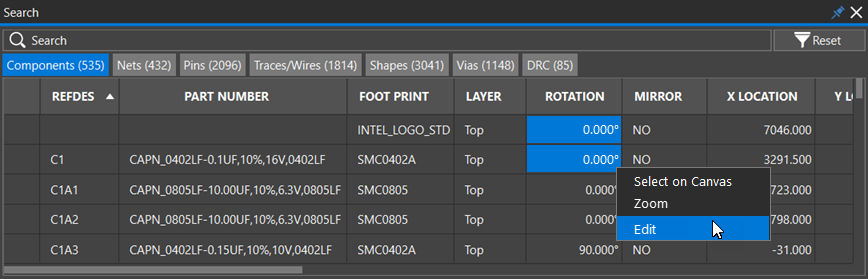

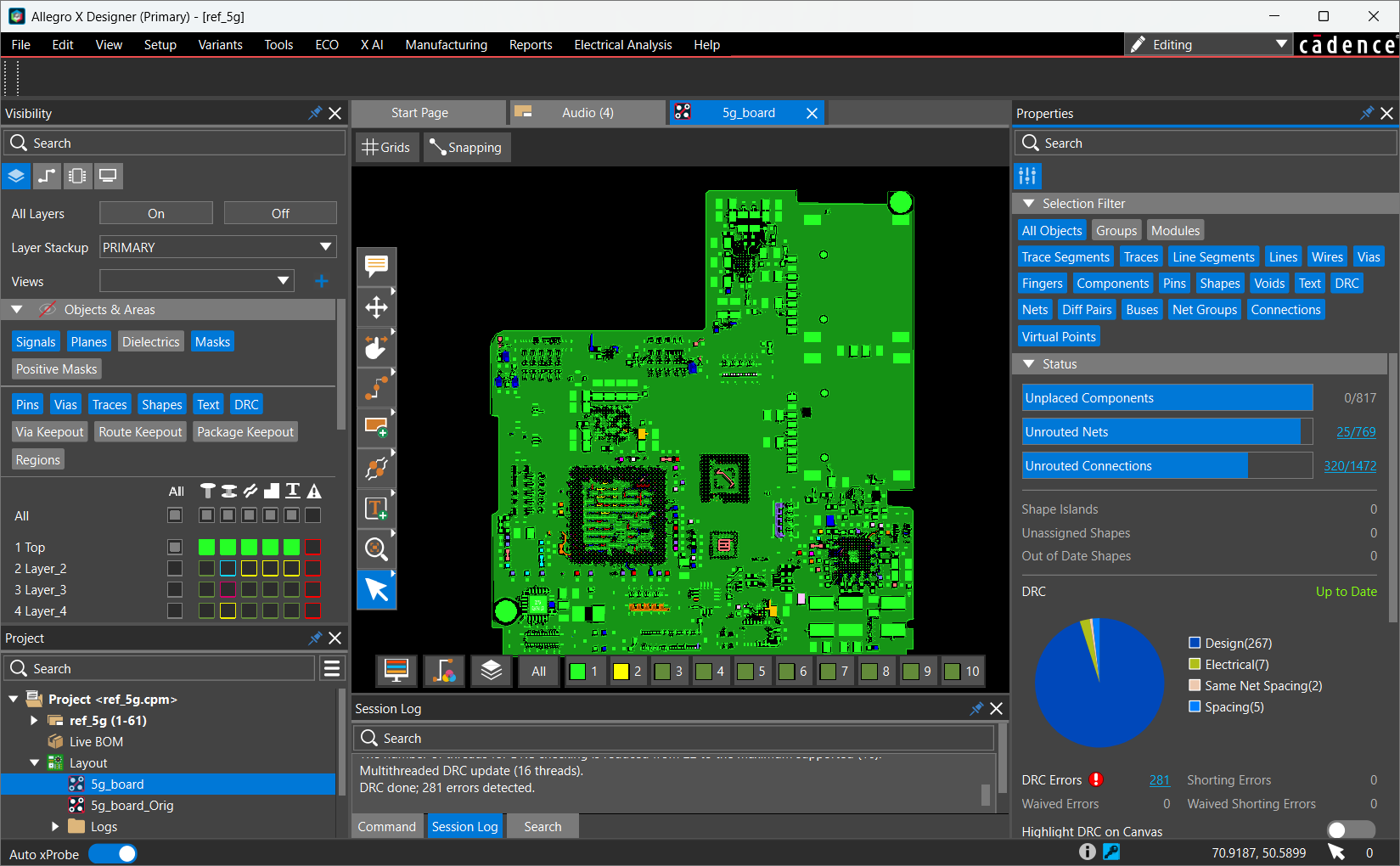

6.可读写搜索面板（Read/Write Search Panel）

搜索面板在26.1中获得了写入能力：

• 不仅可以在可停靠面板中显示画布对象信息
• 现在支持直接在面板中修改数据
• 支持面板与画布之间的交叉探测

这为查看和编辑设计对象信息提供了更直观的界面。

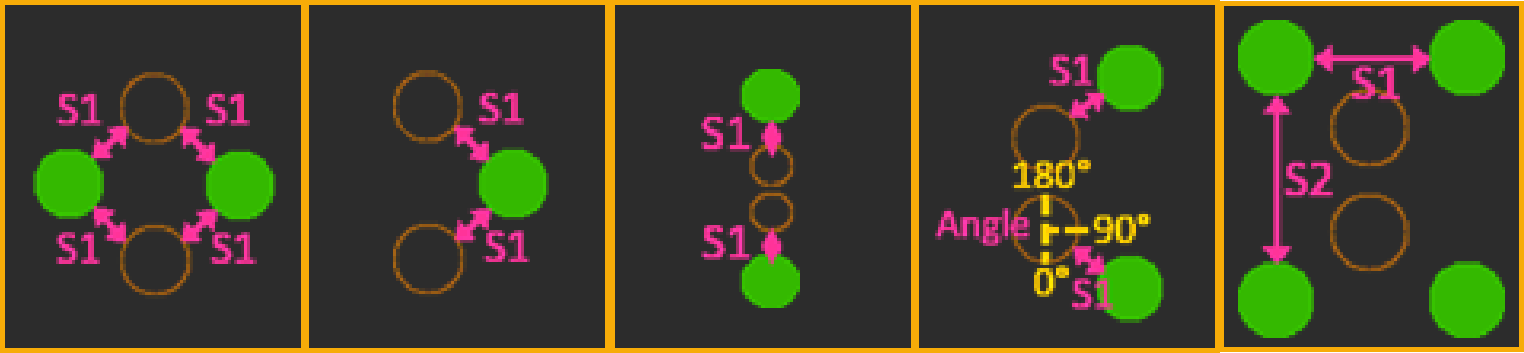

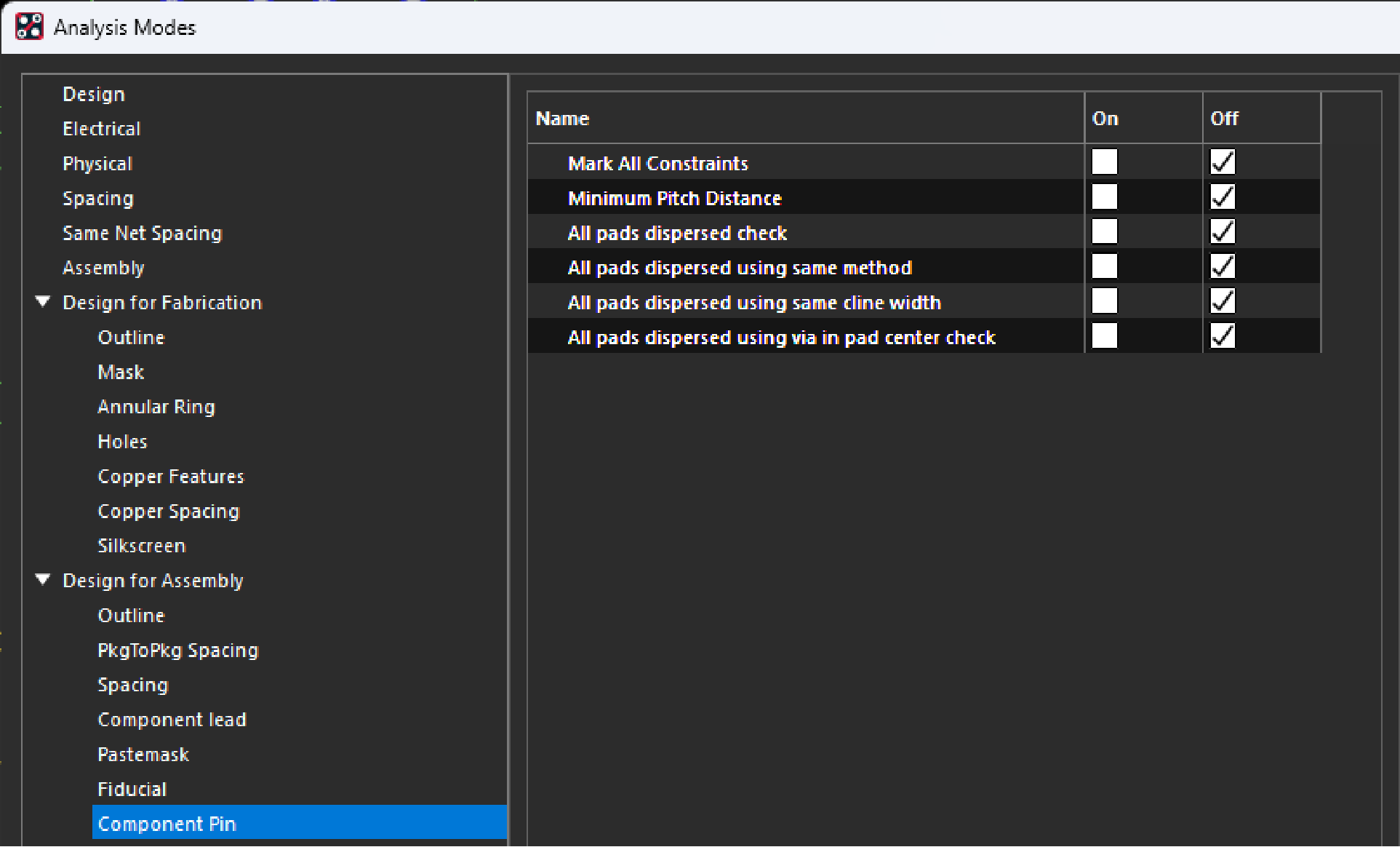

新增元件引脚级可装配性检查项：

• 最小引脚间距检查

• 全部引脚引出检查

• 统一分散方法检查

• 统一走线宽度检查

• 盘中孔居中检查

注意：元件需在元件层级具备 COMP_SUBTYPE 属性才能启用检查。

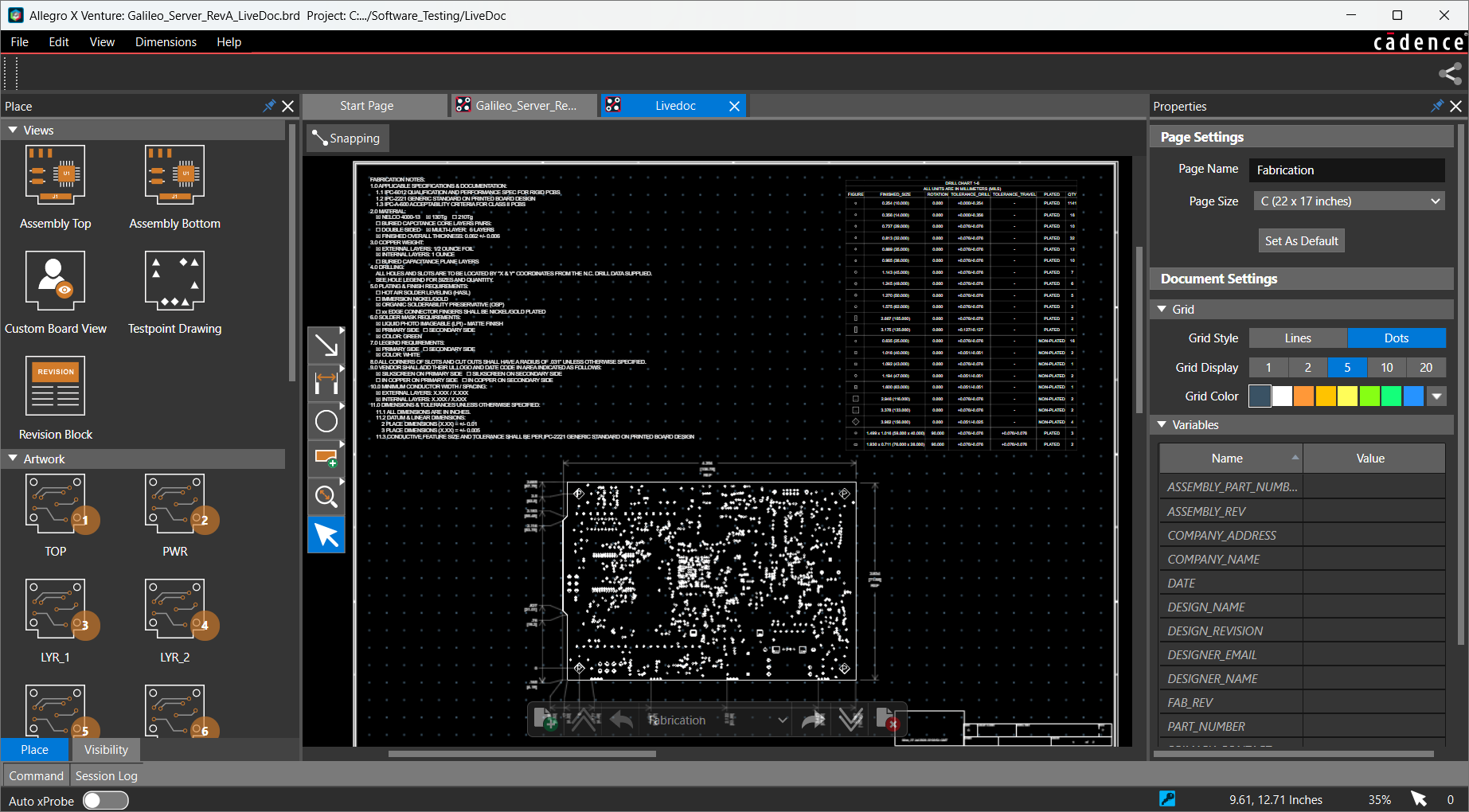

• LiveDOC 是生成制造文档的全新环境，内置模板可一键生成初始文档，也支持自定义模板。
• 文档始终实时、始终与设计同步，数据存储在设计数据库内——版图里移动一个元件，文档尺寸标注自动更新。
• 配套能力还包括：带纵坐标尺寸的制造钻孔视图、主面/次面装配视图（次面镜像）、外部制造注释导入（作为单个可移动对象放置）、以及可缩放/旋转/自定义显示面的自定义视图。

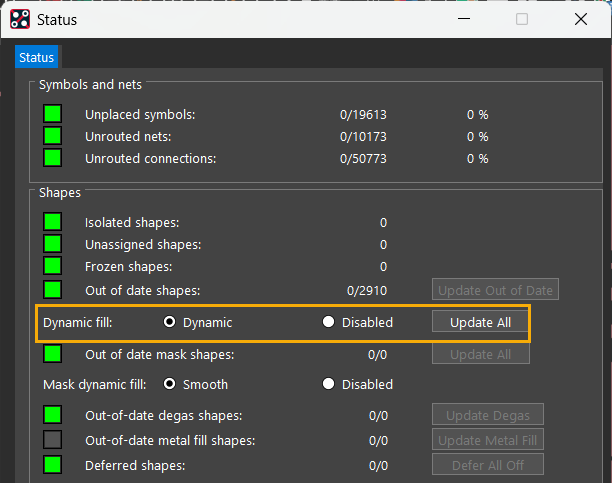

• Dynamic：动态铜箔按增量方式避让焊盘、过孔与走线，持续刷新并在画布上预览最终铜箔形态；
• Disabled：关闭动态填充，铜箔不做实时避让与更新；
• 原 Smooth / Fast 模式随之退役，历史设计中的模式设置自动映射到新的 Dynamic / Disabled 体系。

经过多个版本的性能和画质提升，动态铜箔现在已经足够成熟，可以简化使用模型。

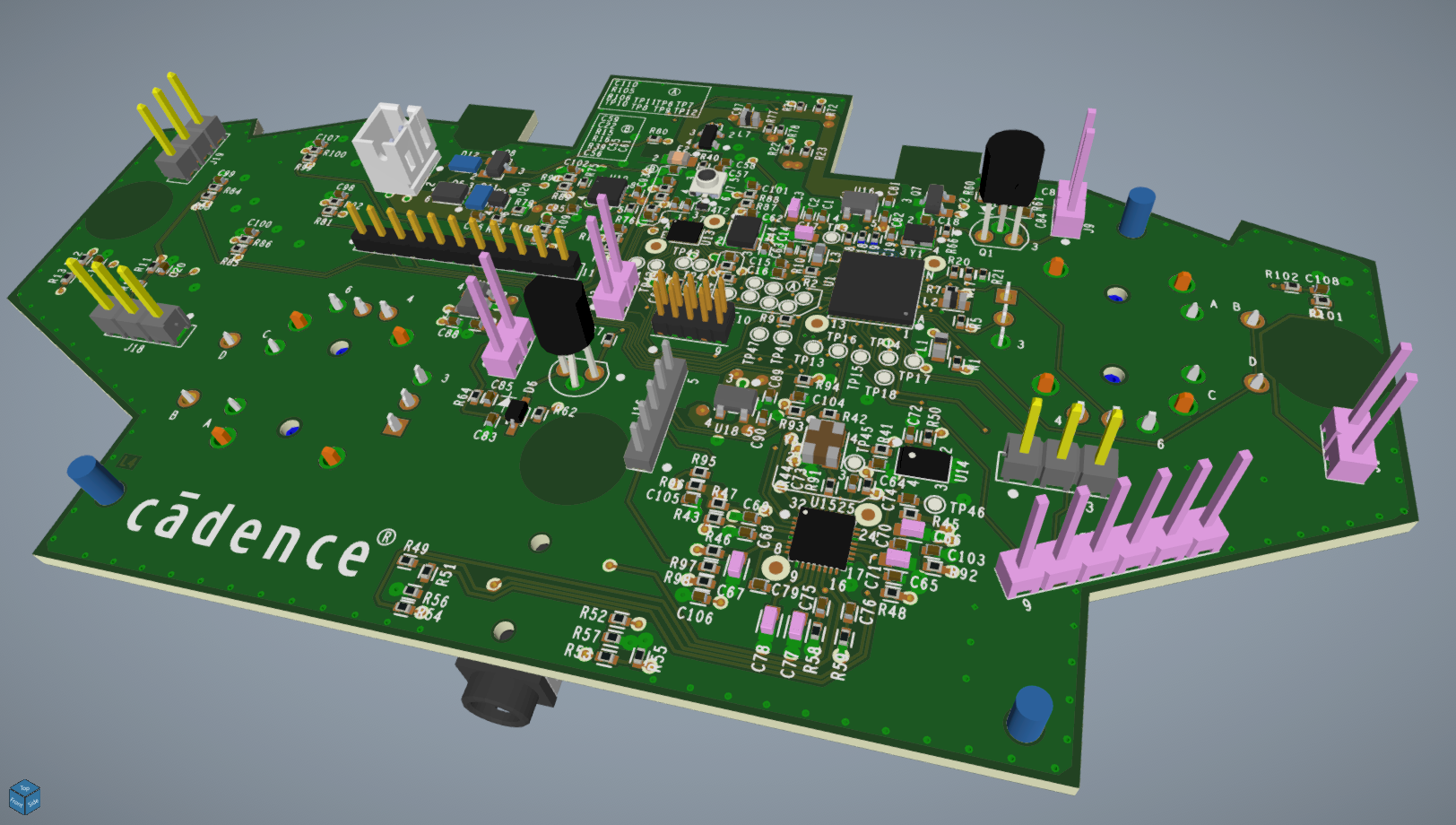

• 系统级视图：支持多个设计、多个相同设计的可视化
• 活动设计管理：任何给定时间只能有一个设计处于活动状态
• 系统级网络可视化：支持跨板的网络可视化
• 即将推出：系统级3D DRC、单个活动板内的元件移动

变体可视化

• 识别variant.lst文件
• 支持DNI元件的可视化（不支持替代）

这为复杂的多板系统设计提供了更好的3D可视化能力。

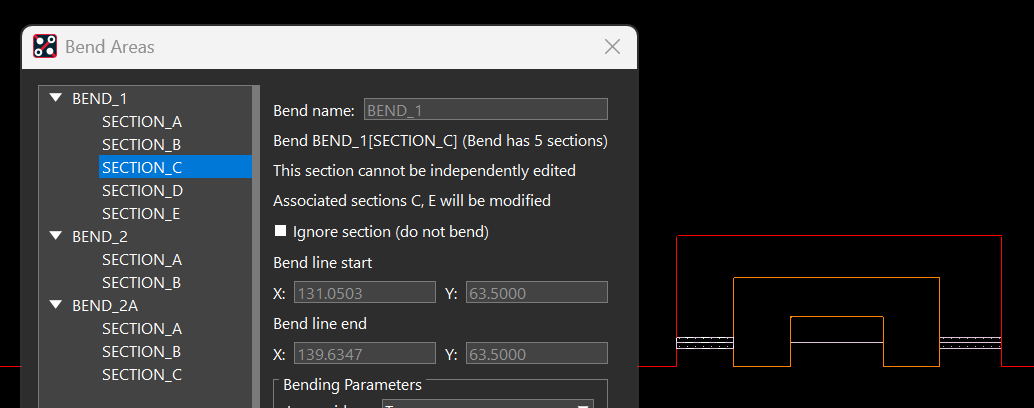

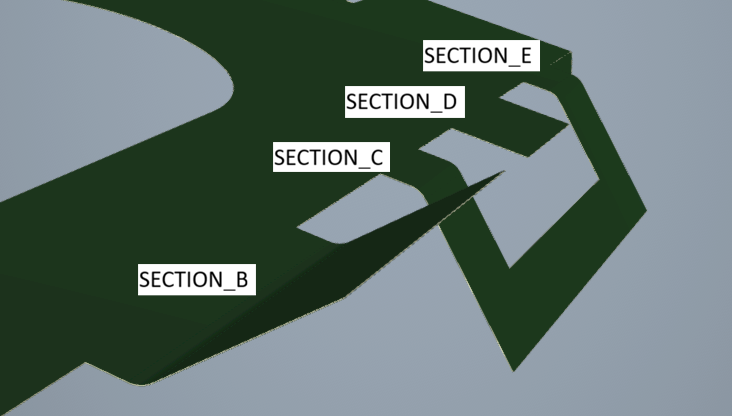

柔性与刚柔结合板设计

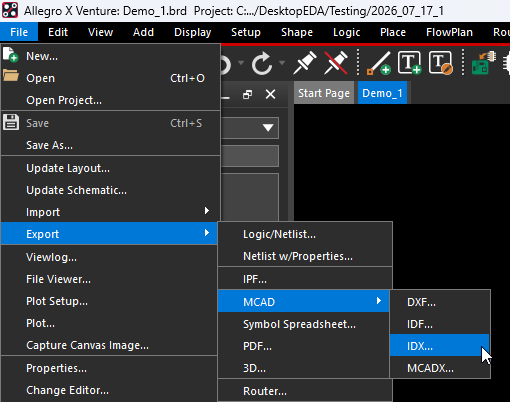

• 统一合并到Tools > MCAD Collaboration
• 消除MCAD和MCADX的混淆
• 简化MCAD连接器选择流程

这使得ECAD-MCAD协同设计的工作流程更加清晰直观。
