- PCB 设计变体可通过选择性装配元器件、修改参数，在同一份原理图基础上生成多种产品配置方案。
- 常见变体类型：装配变体（元器件装配 / 省略）、封装变体（替换元器件封装）、参数变体（更改元器件参数值）。
- 借助 OrCAD X 元器件管理器，可快速创建与管理设计变体，支持自定义分组、设置元器件不贴装、关联替代库元器件等操作。
PCB 设计变体指单块电路板布局，依靠选择性贴装、替换封装或设计切换功能适配多种配置，有效节省研发时间、成本与 PCB 板内布局空间。简单来说，PCB 设计变体就是一套版图内置多种可选设计方案：
- 装配变体：选择装配或删减指定元器件（如基础款产品取消无线局域网模块）
- 封装变体：更换元器件适配封装（如 0603、0402 封装电阻），适配物料供应链与板内空间限制
- 丝印 / 层别变体：切换丝印标识、铜皮铺设区域，满足不同地区认证与市场投放需求
- 产品档位划分：基础版、专业版产品区分，更换内存、传感器、功率放大器等器件
- 区域合规适配：适配 FCC、CE 等不同地区认证标准，灵活选配滤波、屏蔽器件
- 快速原型验证：对传感器布局、电源稳压方案开展 A/B 对比测试
- 供应链灵活调配：主流元器件缺货时，快速替换同功能不同封装 / 型号物料

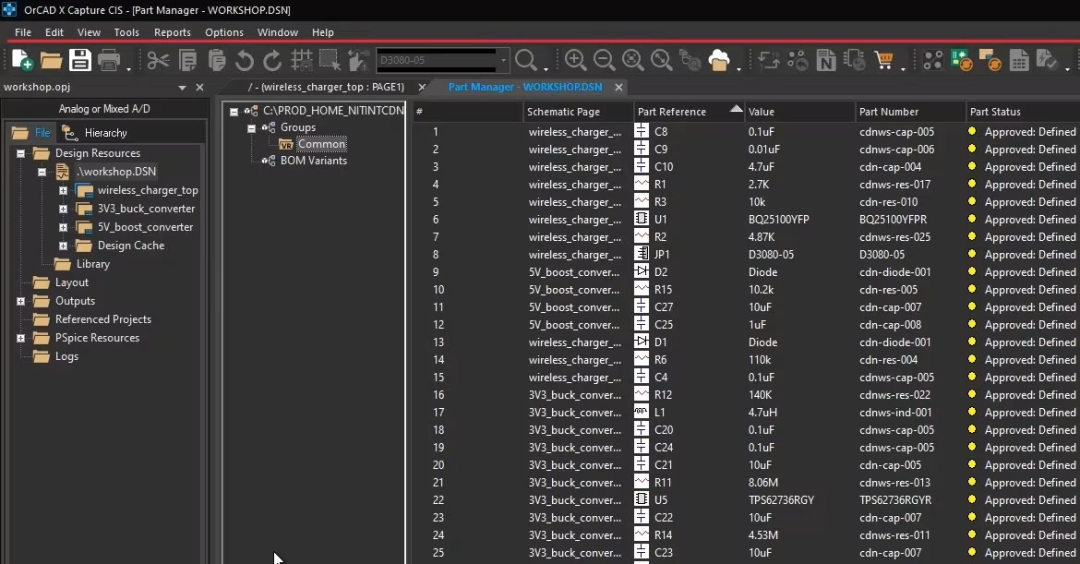

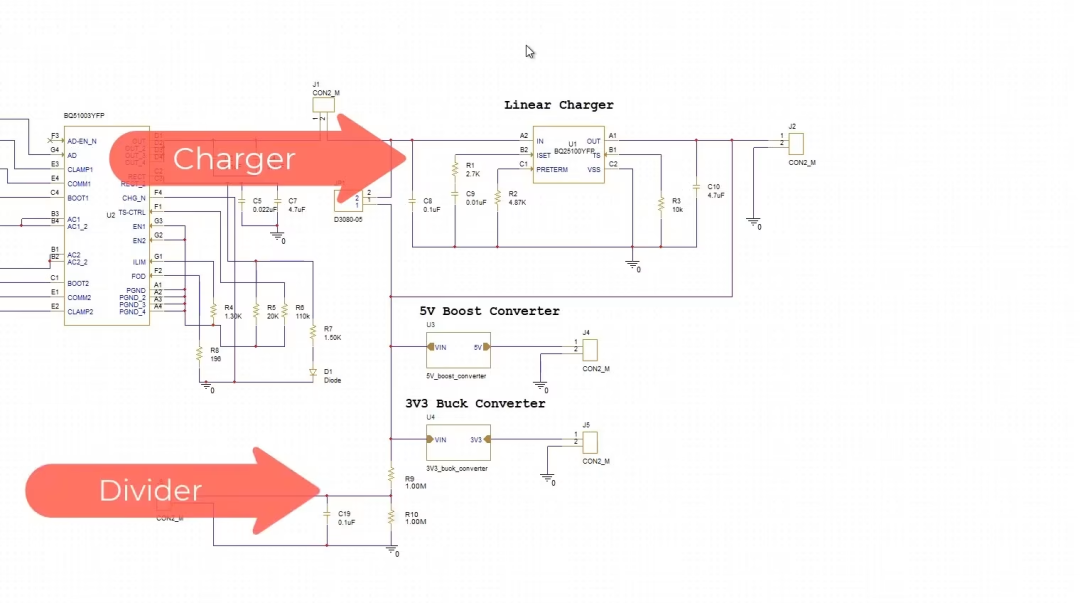

实操流程包含：启动元器件管理器、搭建层级分组、设置元器件不贴装、关联替代库器件，最终生成并预览多版本物料清单变体。本次实操案例以充电电路选配与分压电路电阻参数差异为核心搭建变体方案。
- 新建主分组：右键分组列表（click Groups）→新建分组（
New Group），命名为充电电路区（Charger Section）.
- 新建子分组：在充电电路区下右键新建两个子分组，分别命名：板载充电电路（Onboard Charge）、外置充电电路（Offboard Charger）
- 分压参数分组（可选）：同理新建分压电路分组，下设低参数规格、高参数规格子分组

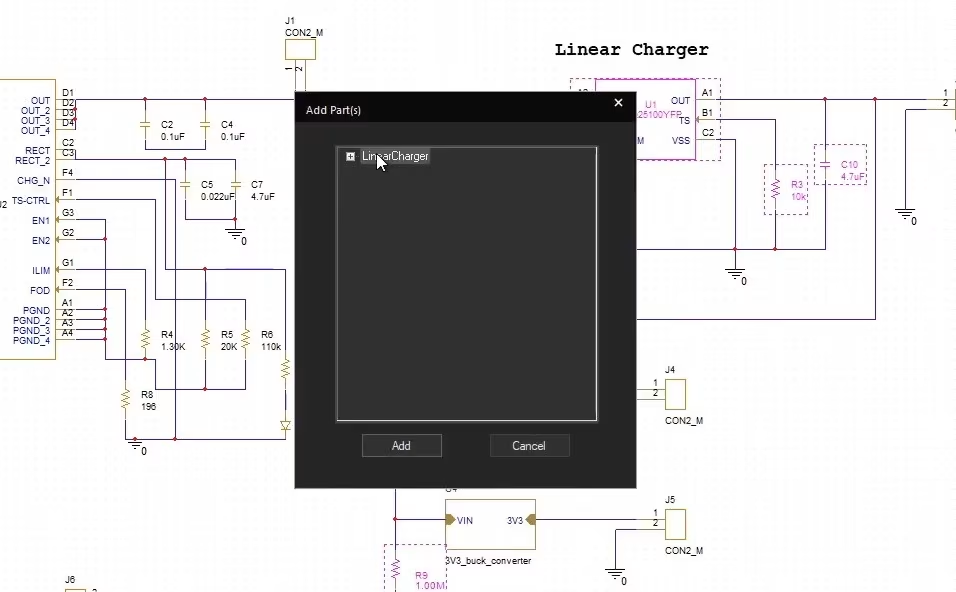

选中元器件→右键→添加至指定分组

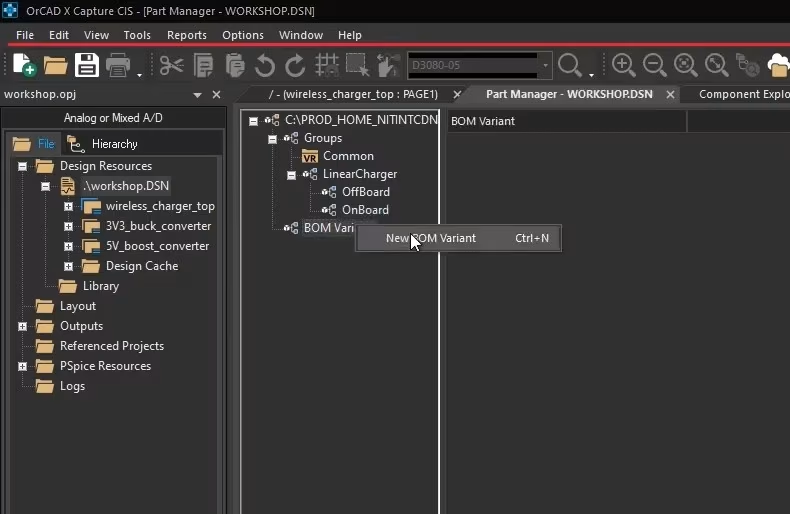

- 新建变体方案：右键物料清单变体（BOM Variants）→新建物料清单变体（New BOM Variant），命名为变体方案一，重复操作创建变体方案二
2.配置变体器件组成
将通用分组器件添加至两款变体方案中
变体方案一：添加板载充电电路 + 高参数规格器件
变体方案二：添加外置充电电路 + 低参数规格器件
除装配变体、物料清单变体外，软件还支持多款实用变体功能：
- 封装变体：可为电阻、接插件等器件预设备用封装，主流物料断货时无缝替换

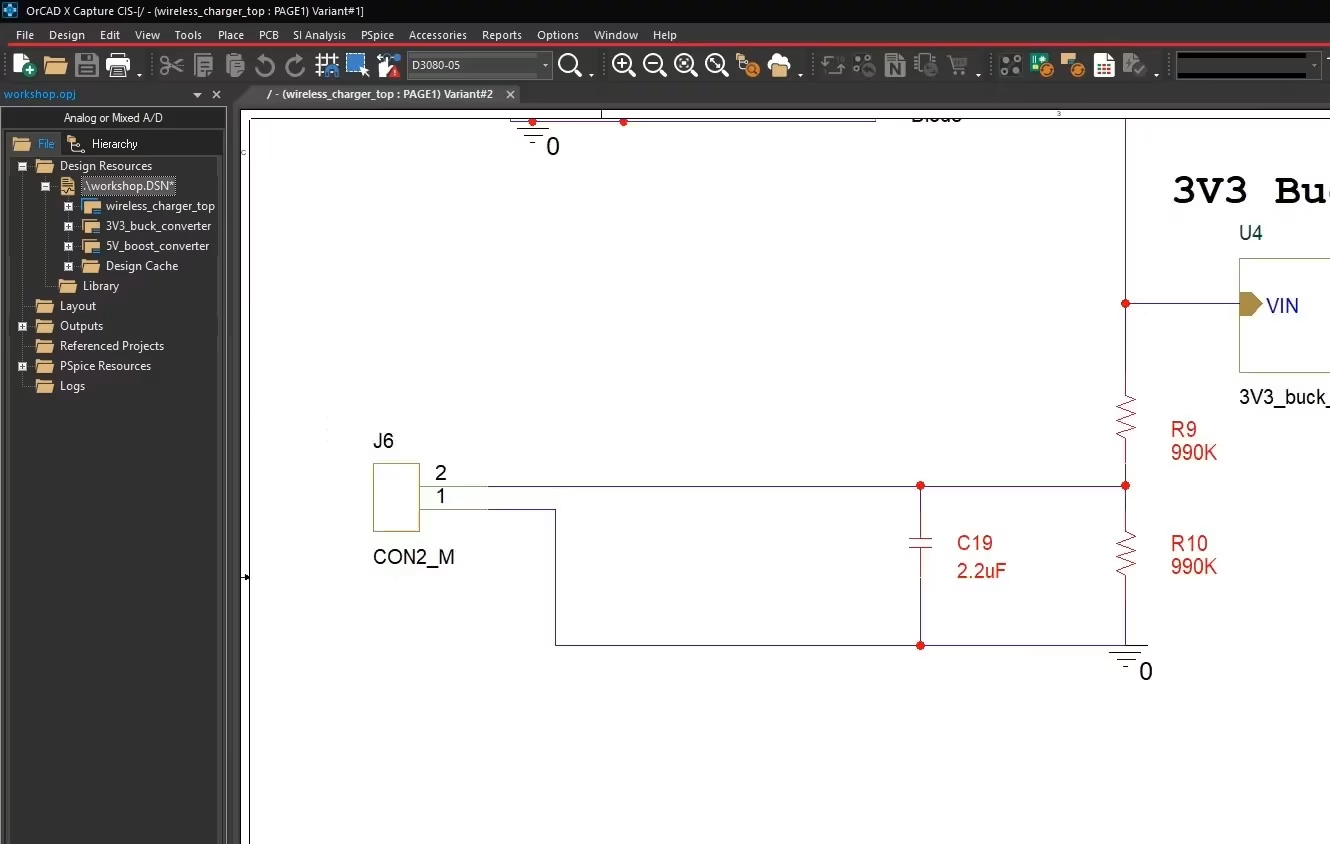

- 参数变体：可单独为不同变体设置元器件阻值、电容容差等参数，无需重绘原理图即可完成电路性能调试对比
- 供应商物料变体：支持 Capture CIS 用户为不同变体绑定指定供应商物料，联动实时物料清单，简化采购规划与供应链风险评估
- 层级 / 页面级变体：可单独切换整层功能电路、整页原理图设计，适配大型复杂电路设计统筹管理
- 仿真变体：联动内置 PSpice 仿真工具，为不同设计变体配置独立仿真参数与测试环境，快速完成电路仿真验证
- 云端库联动变体：依托云端器件库，可同步团队库内器件属性与状态，保障多人协作时设计变体标准统一
高效管理 PCB 设计变体，是无需重复绘制原理图、快速衍生多款产品方案的核心手段。OrCAD X 搭载完备工具链，可流畅完成装配、封装、参数类各类变体设计。
