在系统集成中，各器件的形状和尺寸不一：设计人员可以根据电路板的制造需求调整连接器，而在所有连接器中，PCB 边缘连接器最为突出。边缘连接器摒弃了电缆或柔性电路等接口设备，允许 PCB 直接插入插座，实现板间连接。虽然这种连接方式不太适合高度集成的系统或紧凑的外壳结构，但对于要求高速数据吞吐量和重复插拔的应用来说，PCB 边缘连接器是一个理想的选择。
PCB 边缘连接器利用电路板边缘的镀铜（仍然遵守边缘间隙规则），将次级电路板直接集成到主电路板中。最著名的应用可追溯到 20 世纪 90 年代中期光盘介质兴起之前使用的台式机扩展卡和视频游戏卡带。其优势在于只需一个插座即可实现连接，因为电路板本身充当了插头。为此，子板的前缘采用斜切设计，以引导 PCB 插入插座并锁定到位；斜切角度通常为 30°，分布在电路板两侧，但也可以采用不同的斜切角度（请注意，更宽的斜切会影响电路板边缘间隙约束）。此外，虽然标准斜切操作仅在电路板的外边缘进行，但一些高级工艺支持在前缘或边界轮廓内侧进行斜切，具体取决于制造商的操作能力。
斜切是对连接器设计的补充，引脚从垂直方向以较小的角度升至配接板。连接器的宽度可确保紧密贴合，而倾斜的引脚可最大限度地与斜角接触，并在卡缘移除期间最大限度地减少引脚上的垂直拉力。从机械角度来看，边缘连接器可承受多次插拔，确保连接的可靠性。与板对线连接相比，单独的连接器减少了故障点，避免因连接而产生额外电阻（即总电阻是边缘连接器和引脚之间的接触电阻）。
与线对板连接相比，板对板连接的成本更高，且由于电路板之间采用垂直安装方式，空间利用率较低。但板对板连接特别适用于高性能系统，因为边缘连接器具有极高的引脚排列密度：数百个引脚背靠背排列，支持多个高速信号，有助快速传输数据。新型边缘连接器技术将整体数据吞吐量分至多个独立的通道（而非早期的串行格式），以实现点对点连接。与早期的拓扑结构相比，外围设备的通信能力大幅提升，每个外围设备与总线的连接均可以总线标准速率进行通信，同时确保彼此间互不干扰（假设 EMI 因素可忽略不计）。

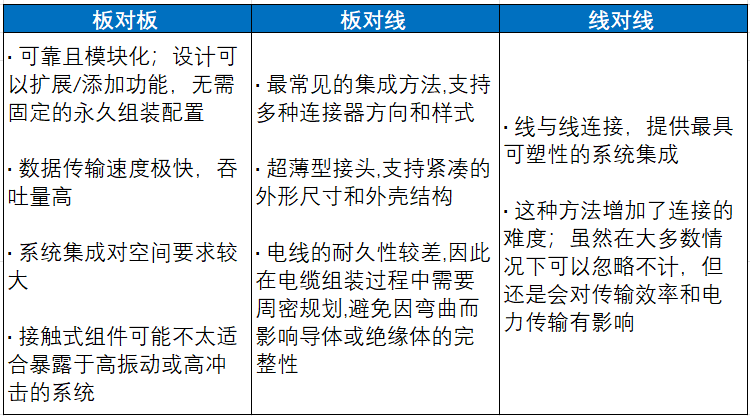

与标准插头/插座连接器相比，PCB 边缘连接器凭借其坚固的结构而具备出色的耐用性和可靠性，可用于多板组装。不过，在使用时需要注意以下限制：
PCB 设计解决方案
PCB 边缘连接器是一种独特的连接器，支持多次插拔操作，而非单一的永久组装配置。尽管与板对线或线对线连接相比，这种连接器对空间的要求更高，但其在高速操作中表现出色。设计人员必须了解边缘连接器的 DFM 要求；Cadence 的 PCB 设计和分析软件套件提供全面的工具支持，可满足约束驱动应用的需求。
