上期我们介绍了盲/埋孔的使用，本期我们将教会大家如何使用Cadence的约束管理器，用最少的时间一键速通Layout。👍
解决光模块差分对长度差而导致的光电转换时序错乱，实现真正的自动避坑，简直是硬件狗们的「外挂级防秃神器」！
防手残党翻车，规则自动化锁死作死操作，走线稳如老狗；用好约束管理器，早下班不熬夜，枸杞保温杯里泡的都能少放两粒！ 💪
2、Cadence软件配置：Allegro X Designer Plus 24.1-2024 P001 [9/4/2024] Windows SPB 64-bit EditionEdition

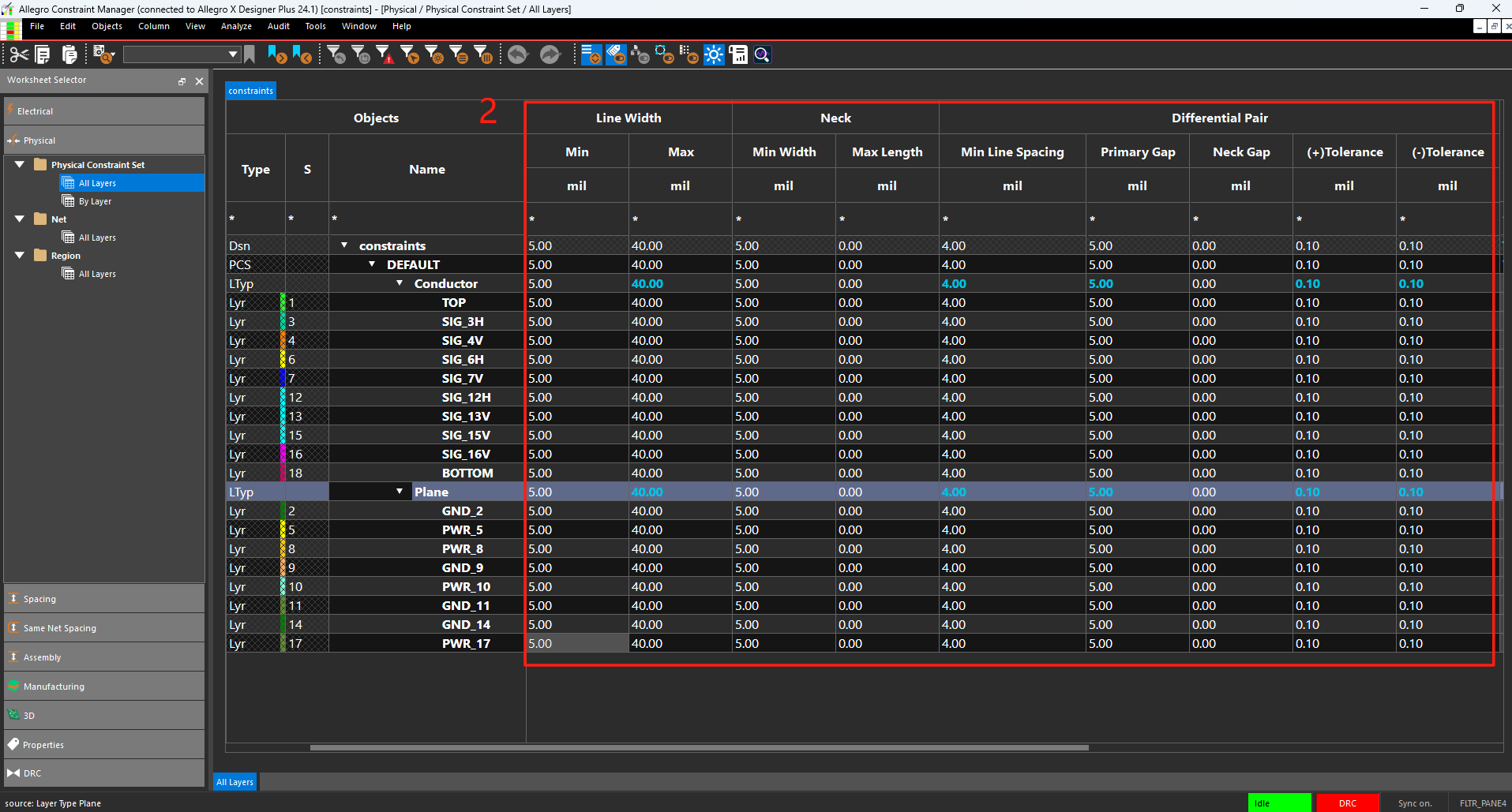

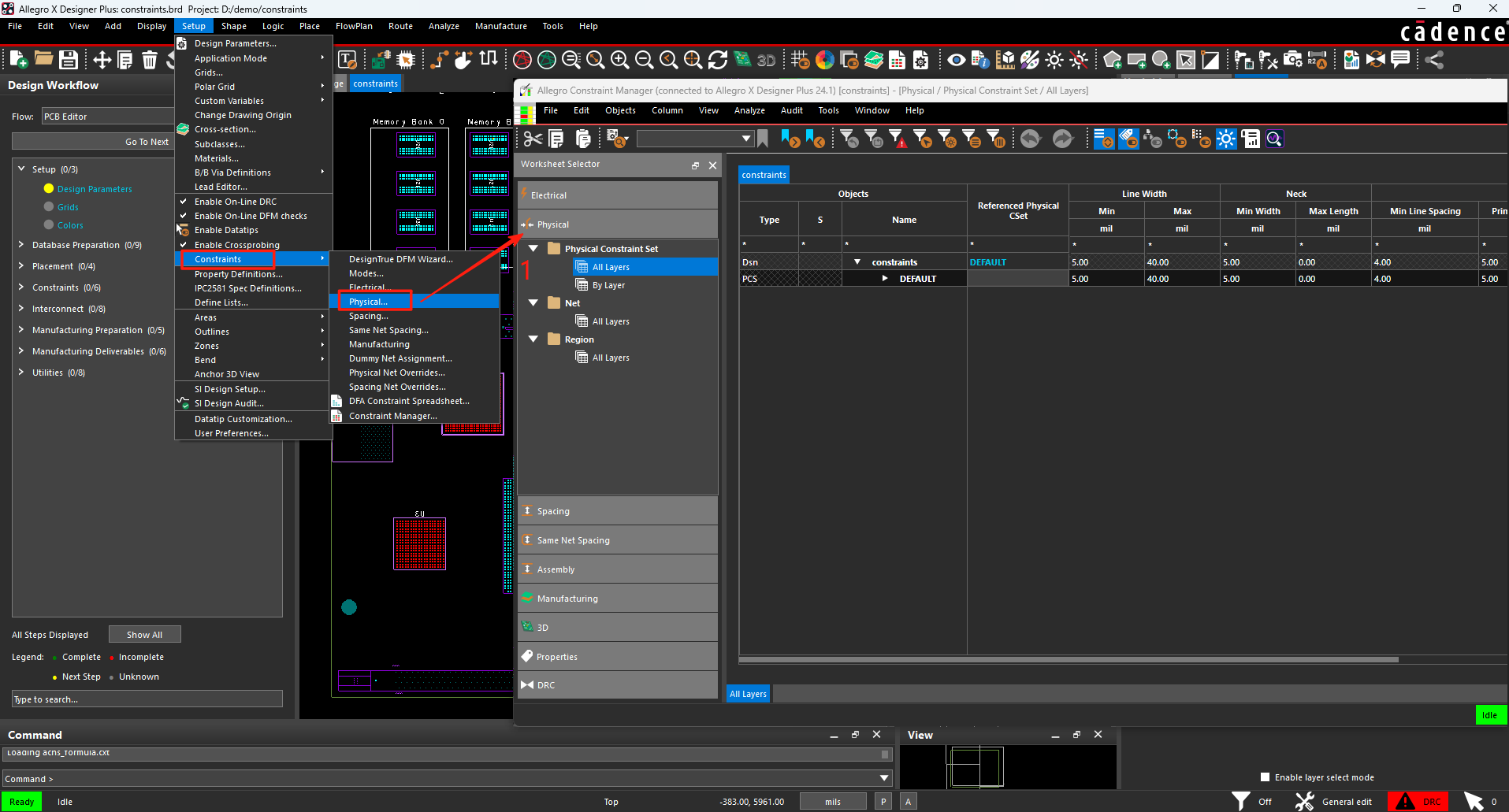

2.选择Physical Constraint Set> All Layers，设置一个默认的物理约束：最小线宽（Min Line Width）5mil、最大线宽（Max Line Width）40mil、劲缩模式最小线宽（Min Neck Width）5mil、颈缩模式最大允许长度（Max Neck Length）0mil、差分对最小线边间距（DP Min Line Spacing）4mil、差分对基准线间距（DP Primary Gap）5mil、颈缩模式差分队间距（DP Neck Gap）0mil、差分对正极性走线动态阻抗容限（DP (+) Tolerance）0.1mil、差分对负极性走线动态阻抗容限（DP (-) Tolerance）0.1mil

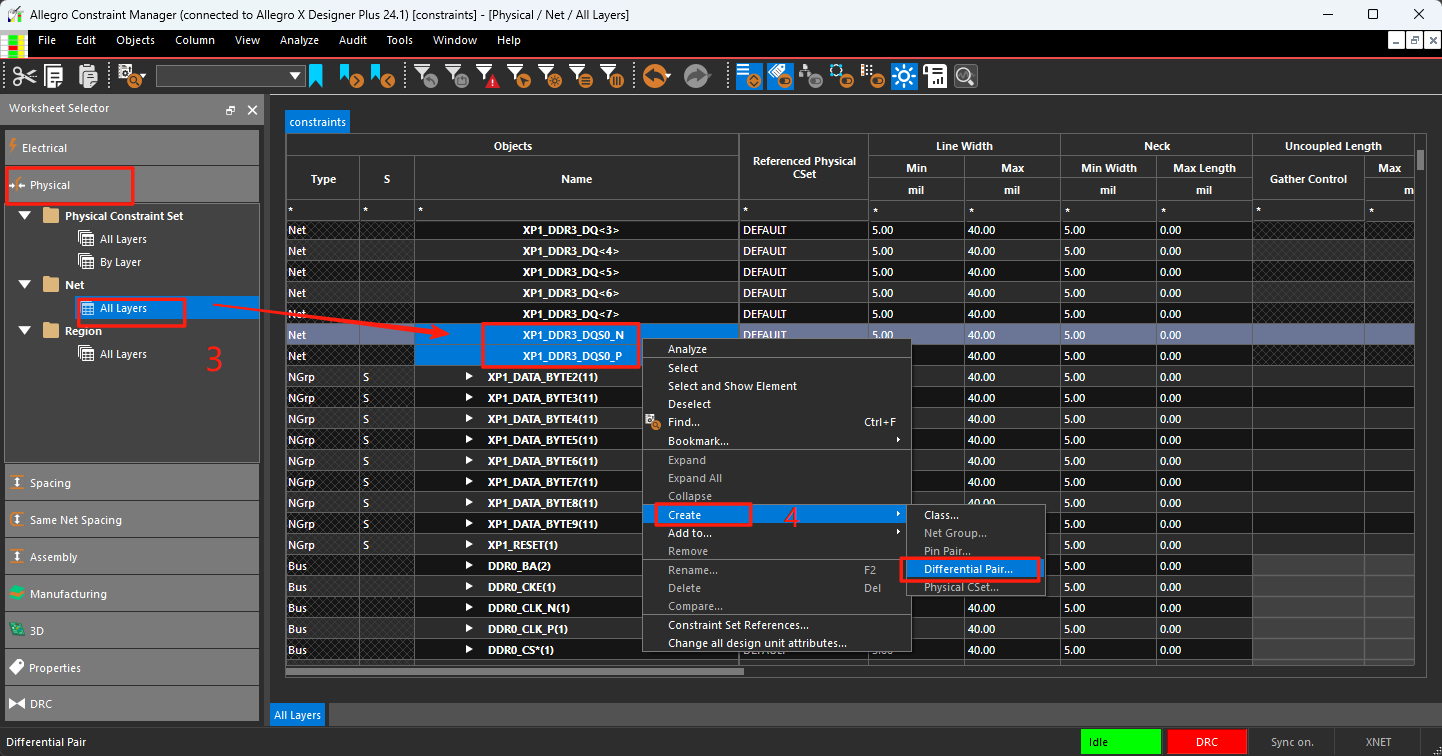

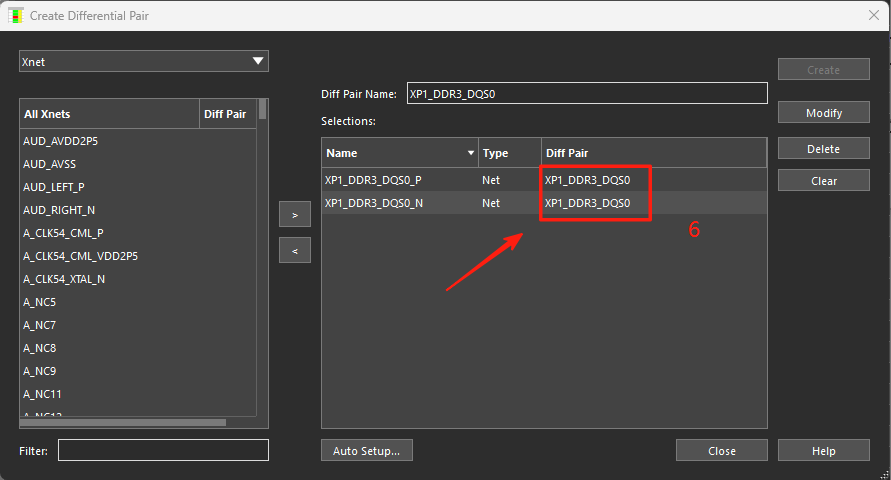

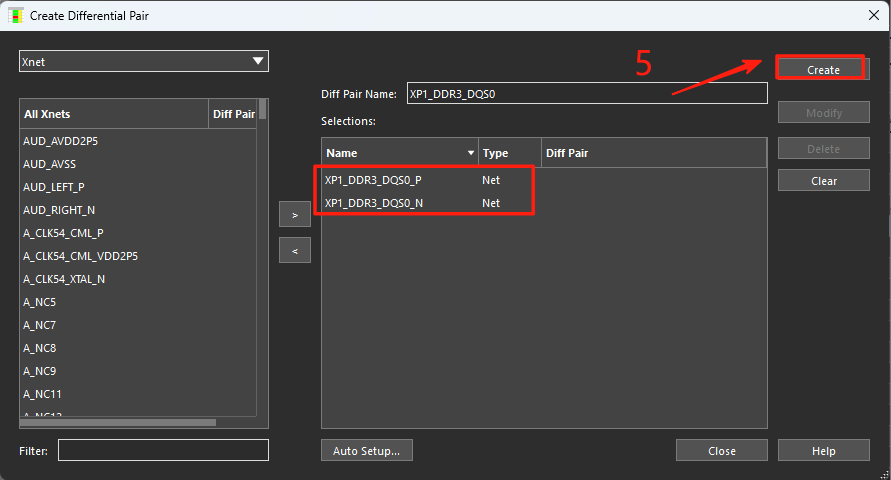

4.将这一对差分对选中XP1_DDR3_DQS0_N与XP1_DDR3_DQS0_P，鼠标右键点击Create-Differential Pair，打开创建差分对表单。

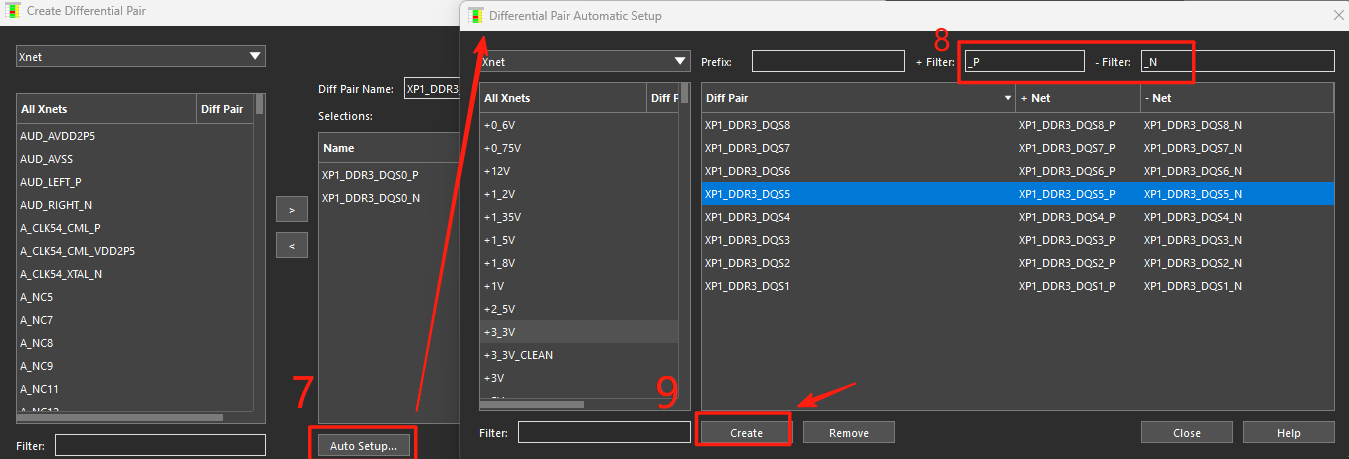

8.根据差分对网络的命名去搜索差分对网络，在+Filter输入_P，在-Filter输入_N，可以查找到按照这种方式命名的差分对，可以一键进行差分对创建。
9.点击Create进行创建。

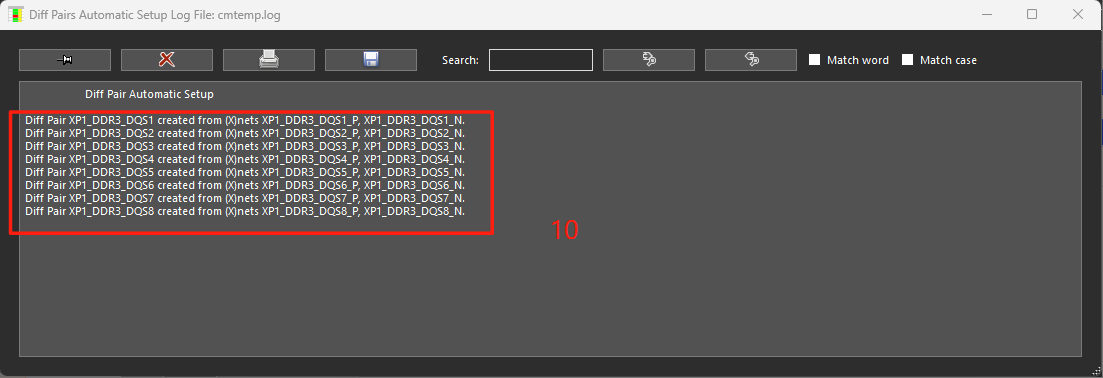

10.查看差分对创建成功日志。

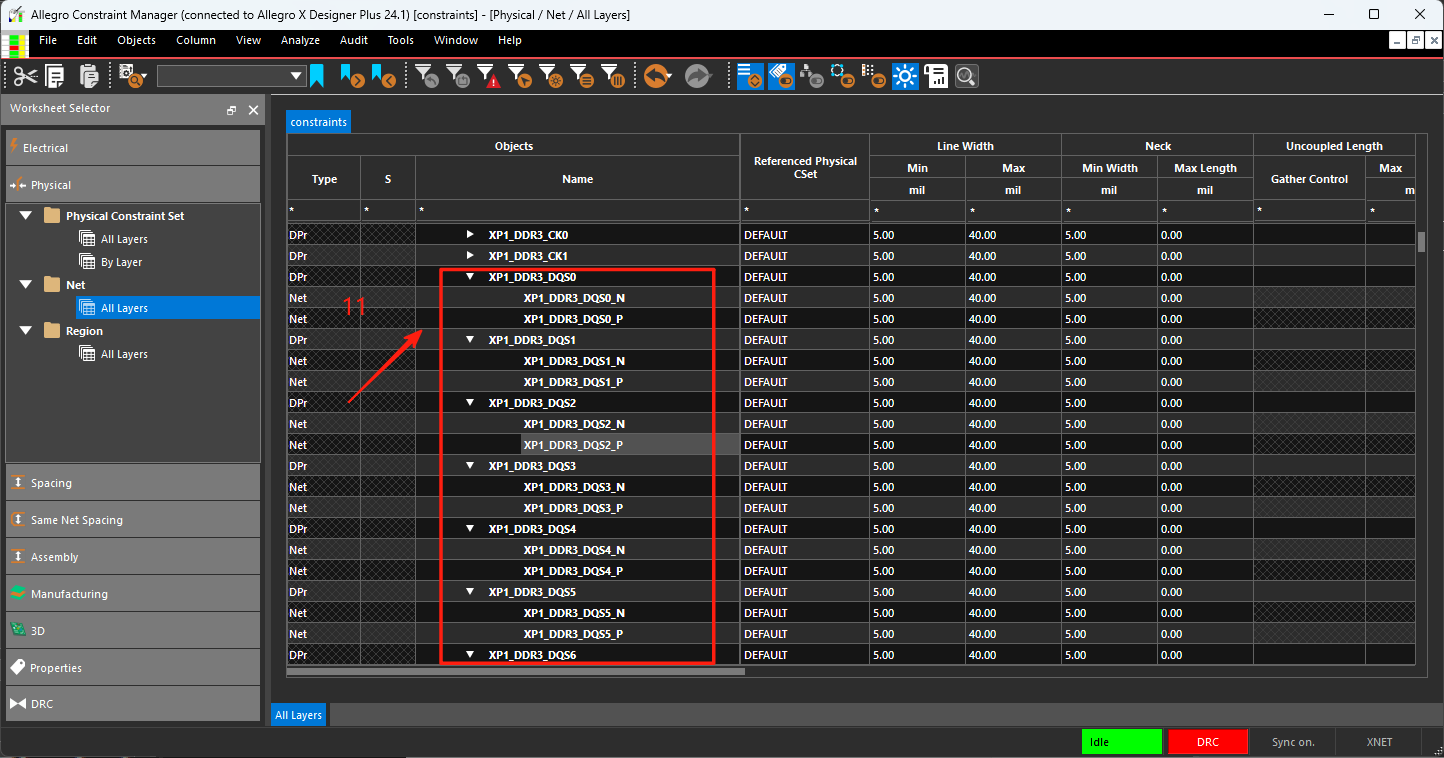

11.在规则约束管理器中的物理规则约束网络中可以看到刚刚创建的8对差分对。

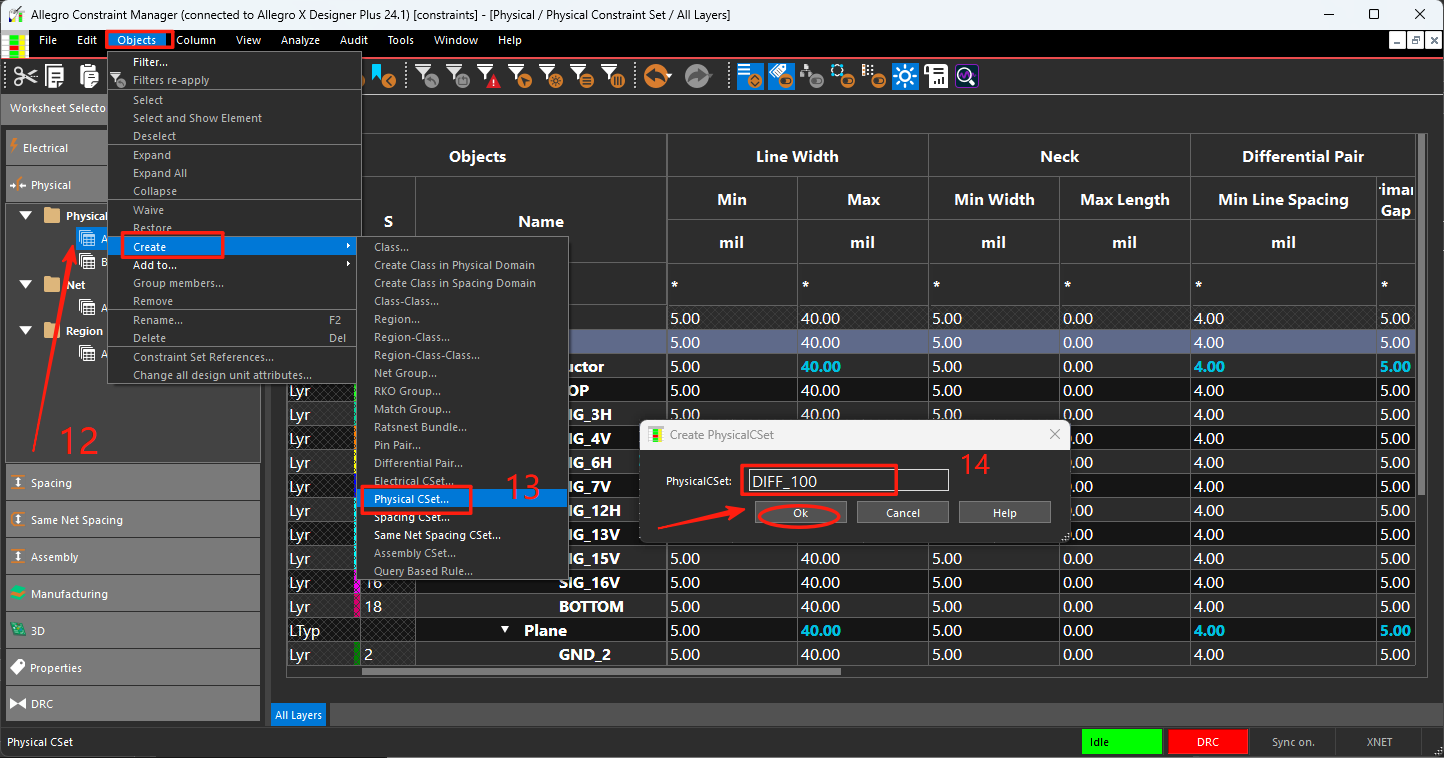

13.点击菜单栏上的Objects-Create-Physical CSet…
14.创建差分对规则约束名称PhysicalCSet：DIFF_100,点击OK。

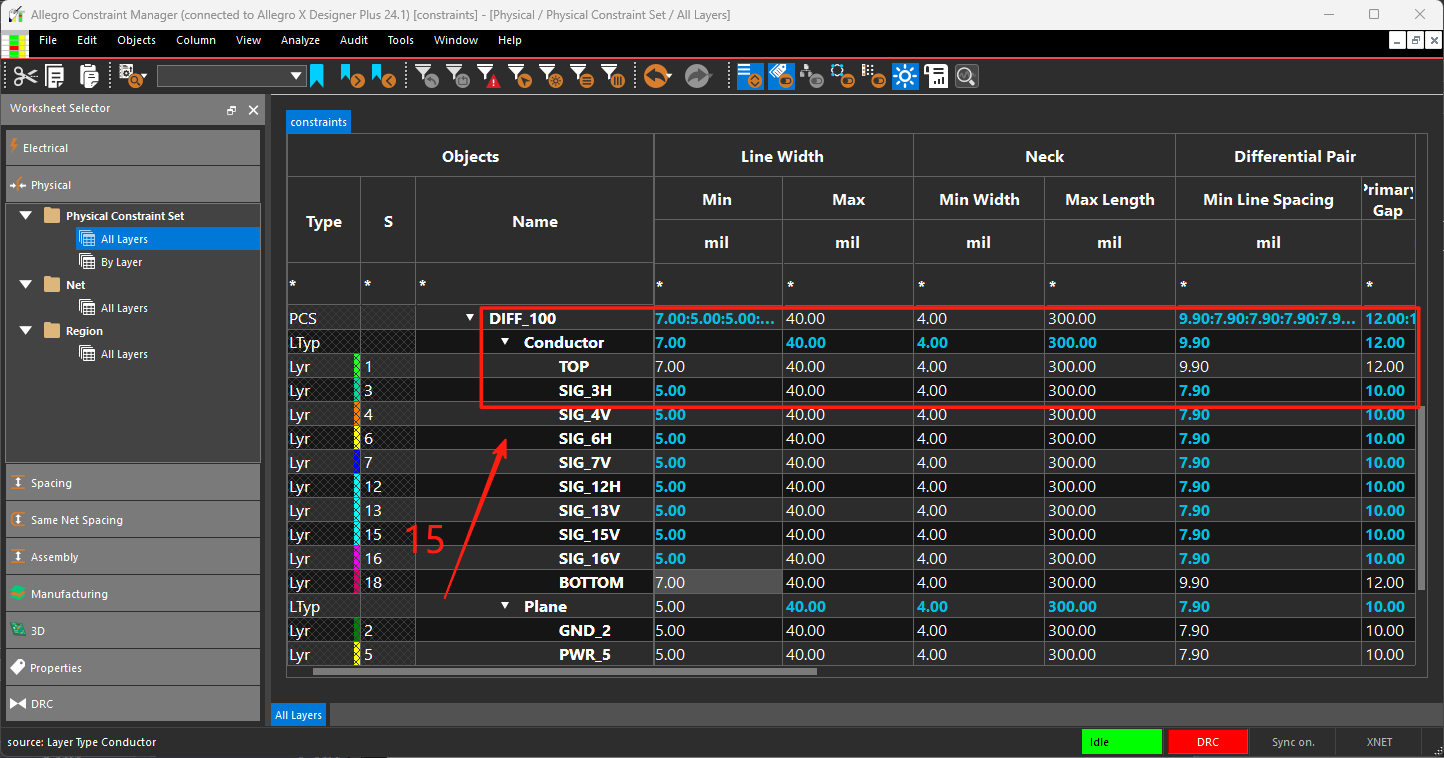

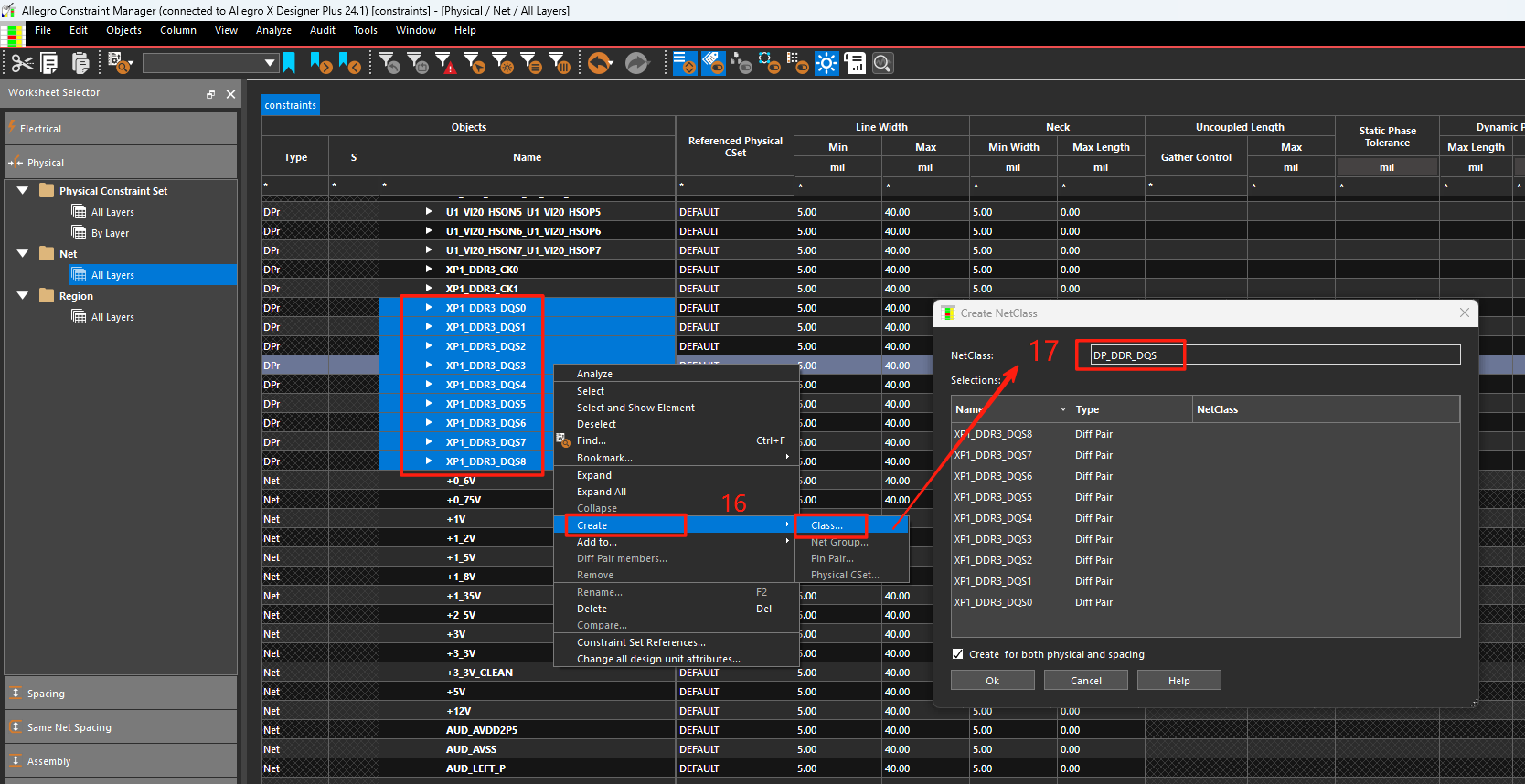

17.在Create NetClass界面的NetClass中输入名称，点击OK。

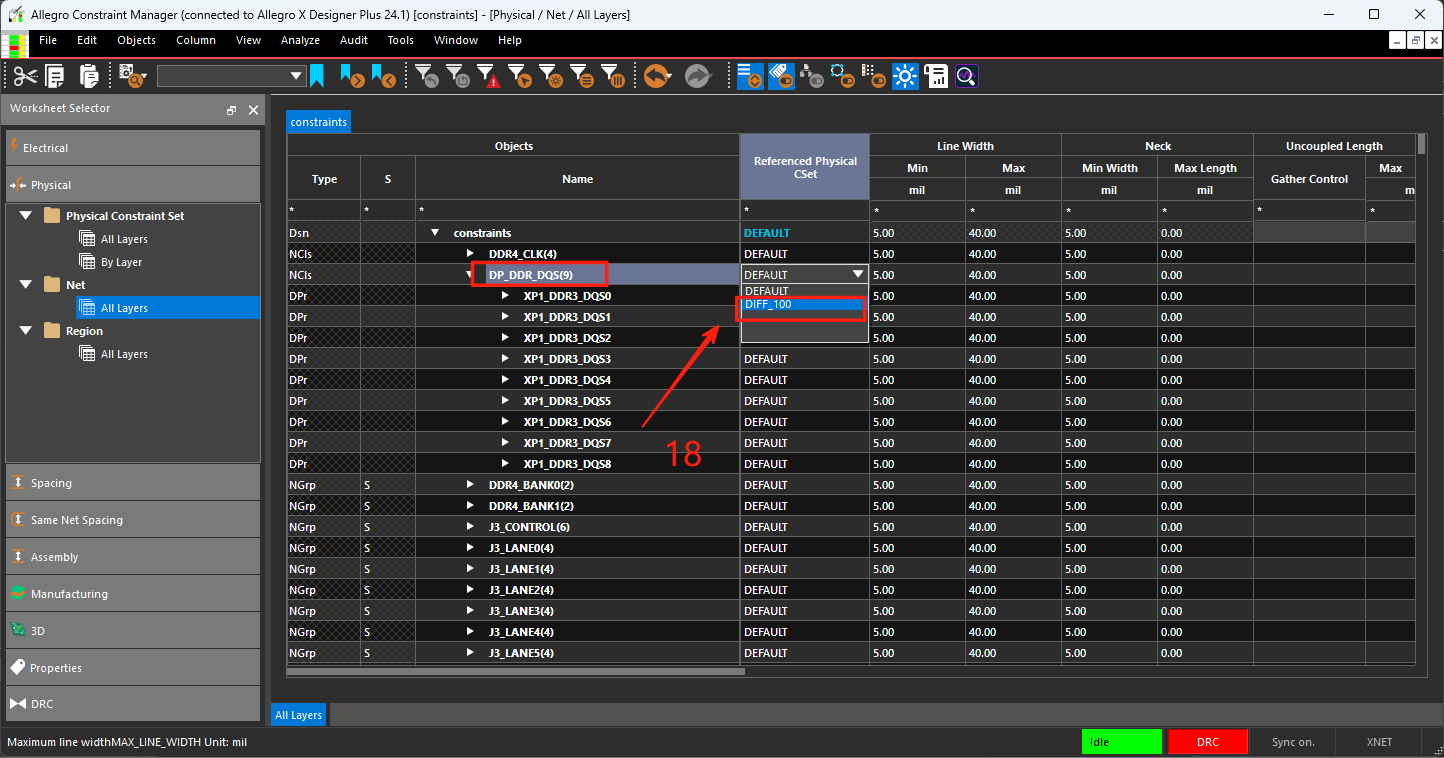

18.在刚刚创建的差分对类的Referenced Physical CSet修改为差分对规则约束：DIFF_100。
本期主要介绍了在PCB设计中创建差分对规则约束，让每一位设计师手握开挂神器，一次投板成功。下一期我们将为大家PCB设计中布线的孔的放置技巧。👋
