使用 Allegro X AI 加速PCB设计

2024-08-21
3:38 下午

关键要点

🔹 Allegro X AI 利用 AI 算法优化信号完整性、热影响和电源完整性布局，缩短了元件放置和电源平面生成所需的时间。🔹通过自动布线关键信号网并遵守电气和制造限制， Allegro X AI 提高了布局精度。

🔹OrCAD X 集成了 Allegro X 强大的 AI 功能，提供云平台可扩展性和实时数据管理。

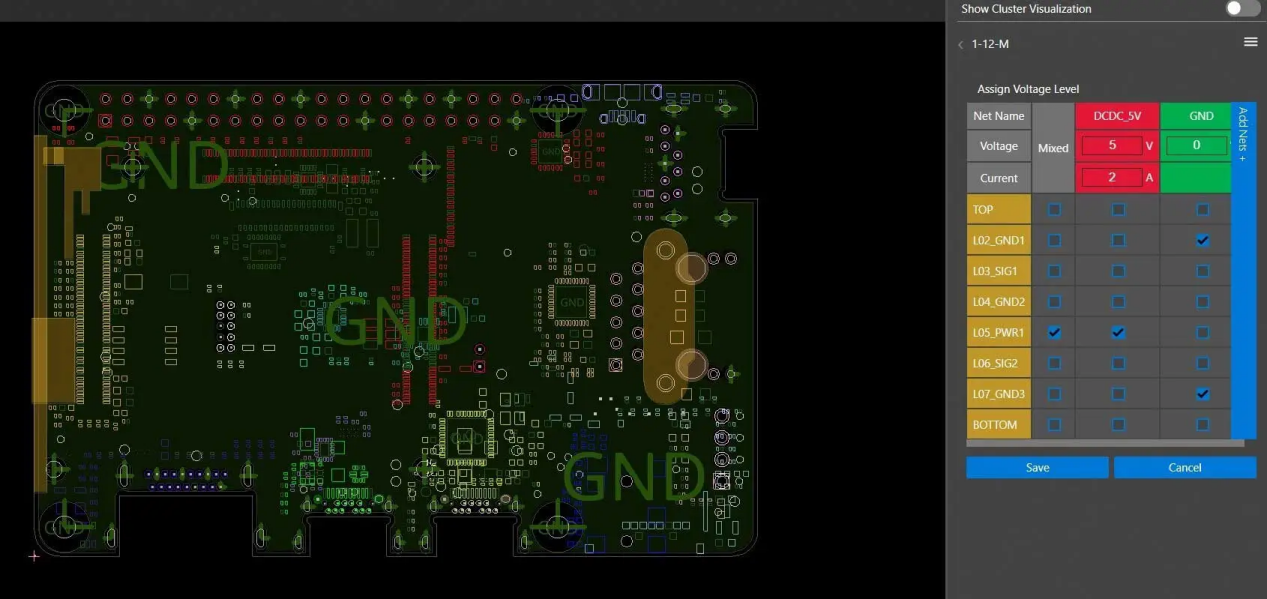

为电源和接地层选择层，以自动合成电源和接地层。

电子设计自动化（EDA）工具对于PCB设计至关重要。然而，随着设计的复杂性不断上升，以及对增强性能的需求激增，在PCB布局中更需要采用更智能的策略，以简化工程师的工作流程。为了解决这一需求，Cadence开发了各种人工智能驱动的PCB布局工具，这些工具可以原生集成到他们的产品中。具体来说，这些工具允许简化组件放置和电源平面生成，并具有各种设计性能指标。

1 Allegro电路板布局工具影响的区域

影响区域	人工智能工具如何帮助
自动化布局	AI 算法可以优化器件布局，最大限度地减少信号干扰，降低EMI ，增强散热。它们根据电路原理图提供了最佳元件放置建议。
布线优化	PCB 上的自动走线布线可以通过信号串扰最小化、走线长度最小化和适当的阻抗匹配等设计约束来优化。
设计规则检查	人工智能可以帮助制定特定的规则和约束，并提供替代解决方案，降低错误率。
更快的设计迭代	通过自动化的重复任务和提供实时反馈，AI驱动的工具加速了设计过程,以更快的设计优化。
信号完整性分析	AI支持的工具执行模拟，以确保高速信号完整性，防止PCB上的信号失真。
热分析	AI通过模拟热分布来预测和管理PCB布局中的热挑战，从而防止过热导致的器件损坏。

2 布局AI的最新进展

AI PCB 布局设计有多种最新趋势，包括使电路板设计过程自动化的软件解决方案，将最初的想法从基本框图转变为完全实现的PCB设计、原理图和材料列表。这种自动化还延伸到电气原理图的验证，在这些验证中，人工智能工具已经成功地识别关键错误、减少重新旋转和提高产品可靠性。其他现有的初创企业正在使用配备AI助手的基于浏览器的设计工具，这些工具正在改变工作流程，其他公司正在使用云原生技术来布线，并利用库快速选择组件和项目启动。

3 Allegro X AI 的 PCB布局功能

Allegro X设计平台已包含单板设计AI工具，将放置和电源平面生成所需的时间从几天缩短到几分钟，同时保持或超过手动设计的主板的质量。借助Allegro X AI技术，设计师可以通过自动化布局、创建电源平面和布线关键网络来简化他们的工作流程。这使工程师能够探索更广泛的解决方案来实现他们的成果。这使PCB设计人员在最短的时间内获得了更精细的初始布局，从而显著提高了他们的工作效率。

4 Allegro X AI功能

AI功能	特征描述
自动布局	结合传统的物理设计方法和生成人工智能,优化组件的放置,实现更好的优化度量。
电源和接地层的自动合成	自动执行电源和接地层的铺铜过程，减少设计人员的手动布局时间。
云计算的可扩展性	自动执行电源和接地层的金属浇筑过程，减少设计人员的手动布局时间。
适应性学习	Allegro X AI 从更多设计中学习，以适应用户喜好，增强个性化效果。

5 OrCAD X PCB设计和自动化功能

OrCAD X 平台利用 Allegro X AI 系统进行平面图规划和自动组件放置，允许早期探索和可行性研究，以帮助解决以下问题：

信号完整性
电源完整性
热影响

总结

OrCAD X 平台利用云可扩展性和人工智能驱动的自动化，将 PCB 设计周转时间缩短 5 倍。它融合了 Cadence Allegro X Platform强大的布局生产力功能，简化了用户的设计流程。它专为中小型企业量身定制，将用户友好的布局环境与实时云数据管理和协作功能结合在一起，显著降低了基础架构成本。它向后兼容 OrCAD 和 Allegro 技术，还引入了新的基于云的许可和制造文档实时更新，简化了制造流程。它集成了实时数据管理和存储，通过 Cadence OnCloud 平台。它支持跨越桌面和云环境的无缝混合工作模式，显著降低基础架构支出。

点击这里申请 OrCAD X 来尝试 AI PCB 布局的这些新进步。
