2022 Sigrity Aurora SPB 17.4 版本更新 I 支持生成同轴电缆和双绞线模型并进行仿真

Cadence Sigrity Aurora 为 PCB 设计前、设计中和布局后提供传统的信号和电源完整性 (SI/PI) 分析,结合 Cadence Allegro PCB 编辑和布线技术,Sigrity Aurora用户在设计初期就可以使用 “What-if” 探索环境进行分析,从而获得更准确的设计约束并减少设计迭代。

Sigrity Aurora 直接读写 Allegro PCB 数据库,可快速准确地整合设计和分析结果。它提供了一个基于 SPICE 仿真器和获得专利的 Sigrity 嵌入式混合场求解器,用于二维和三维结构提取。同时支持兼顾电源影响(Power-Aware)的 IBIS 模型,如需要还支持晶体管级别的模型。高速信号可以在布局阶段中或布局阶段后,对比备选方案进行研究,以便对所有相关信号进行全面分析。

在最新的 SPB 17.4 版本中,Cadence Sigrity Aurora 主要在以下几个方面对互连建模的仿真功能进行了更新:

Sigrity Aurora互连建模仿真亮点——#4 新增生成同轴电缆和双绞线电缆的模型

Aurora_TopWbench_SPB 17.4 更新之后,支持生成同轴电缆和双绞线建模。同时支持同轴电缆和双绞线建模的修改编辑以及进行信号互连拓扑及信号互连仿真。

实例讲解 · 图文版

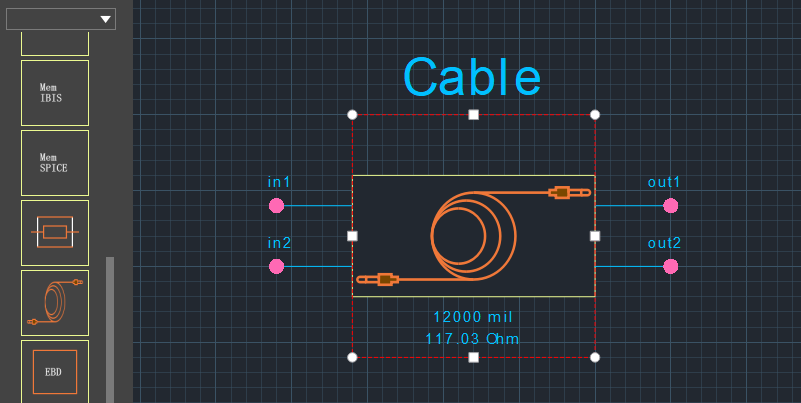

1、选择Cable模型后,可以看到默认的电缆模型参数。In1,In2,out1,out2 是模型默认端口。1200mil 是电缆默认的长度数据,117.03Ohm 是默认的阻抗数据。

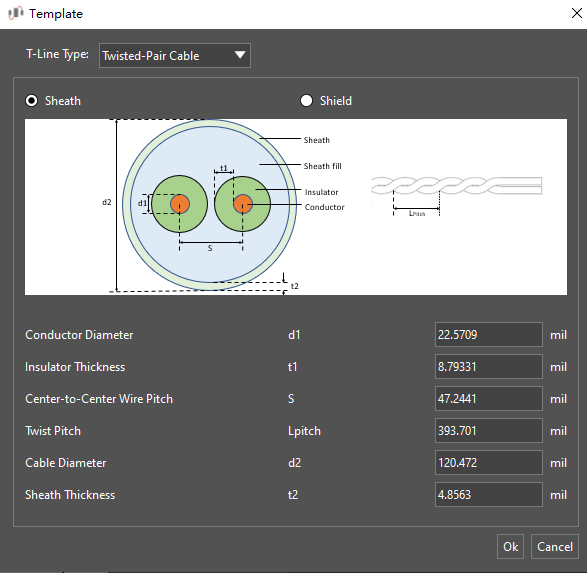

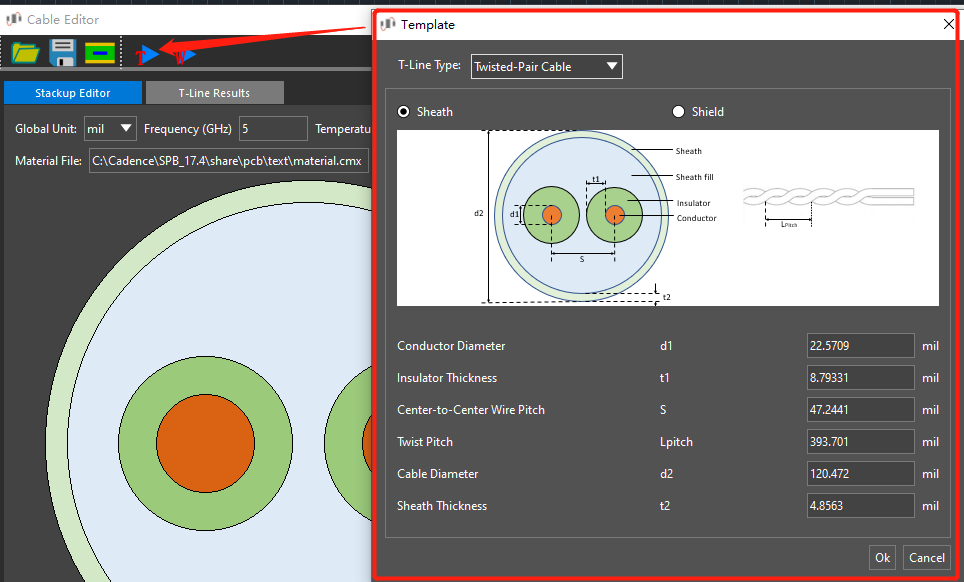

2、input for Template 是输入电缆数据的模板文件。T-Line Type 是模型的类型设置,twisted pair cable 是我们常用的双绞线模型。Sheath 是带有保护层的双绞线模型参数设置,Shield 是带有屏蔽层的双绞线模型参数设置。

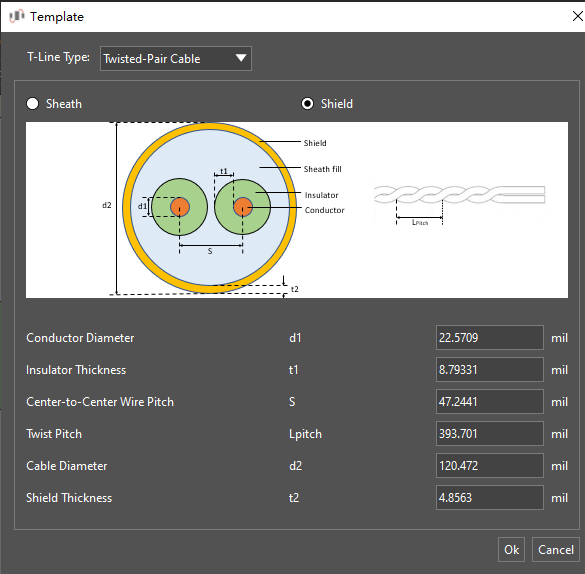

3、从数据来看:

Conductor Diameter

导体直径

Insulator Thickness

绝缘体厚度

Center-to-Center Wire Pitch

中心到中心的导线间距

Twist Pitch

电缆角线间距

Cable Diameter

电缆的直径

Sheath Thickness

保护层的厚度

Shield Thickness

屏蔽层的厚度

输入数据完成以后,点击 Calculate T-Line Parameters 命令查看数据。

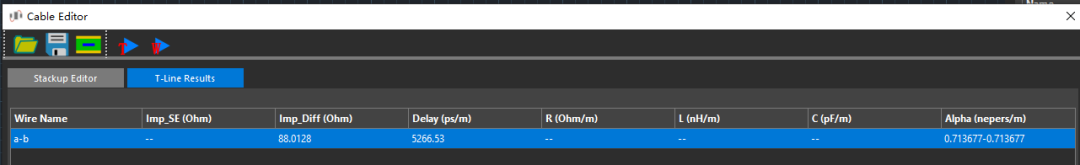

4、点击 Calculate T-Line Parameters 命令会自动转到 T-Line Results 菜单显示生成的参数列表。

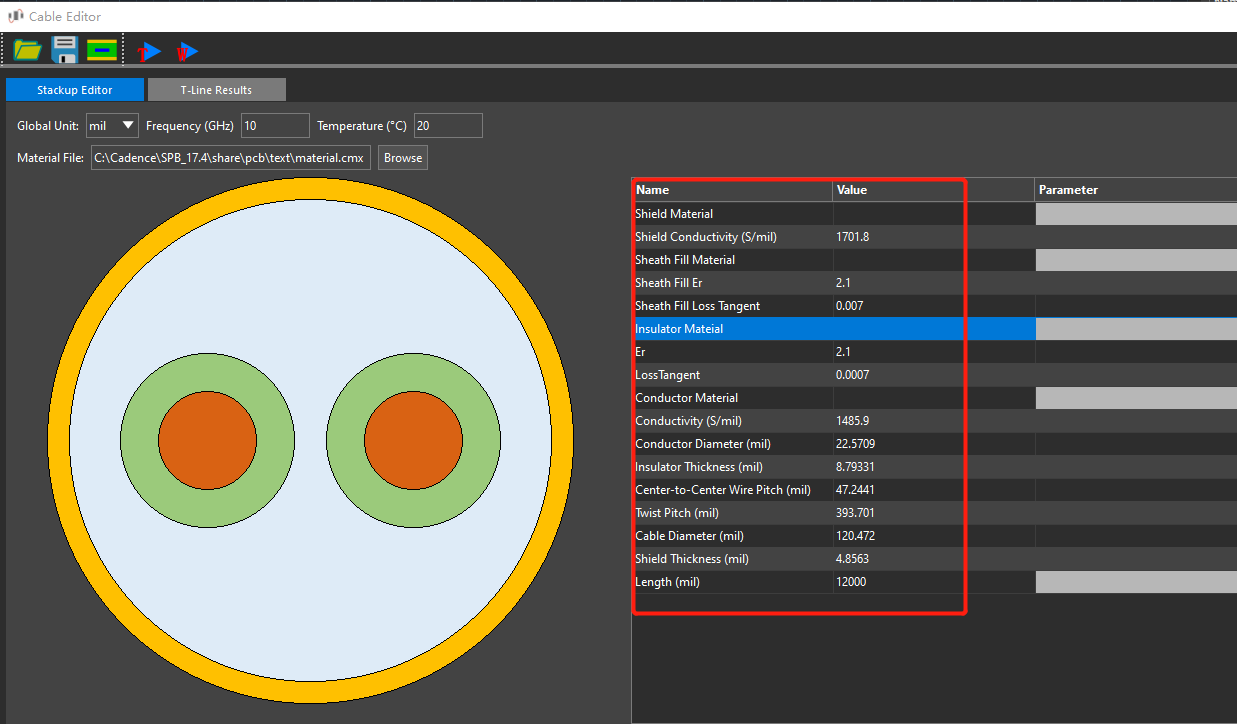

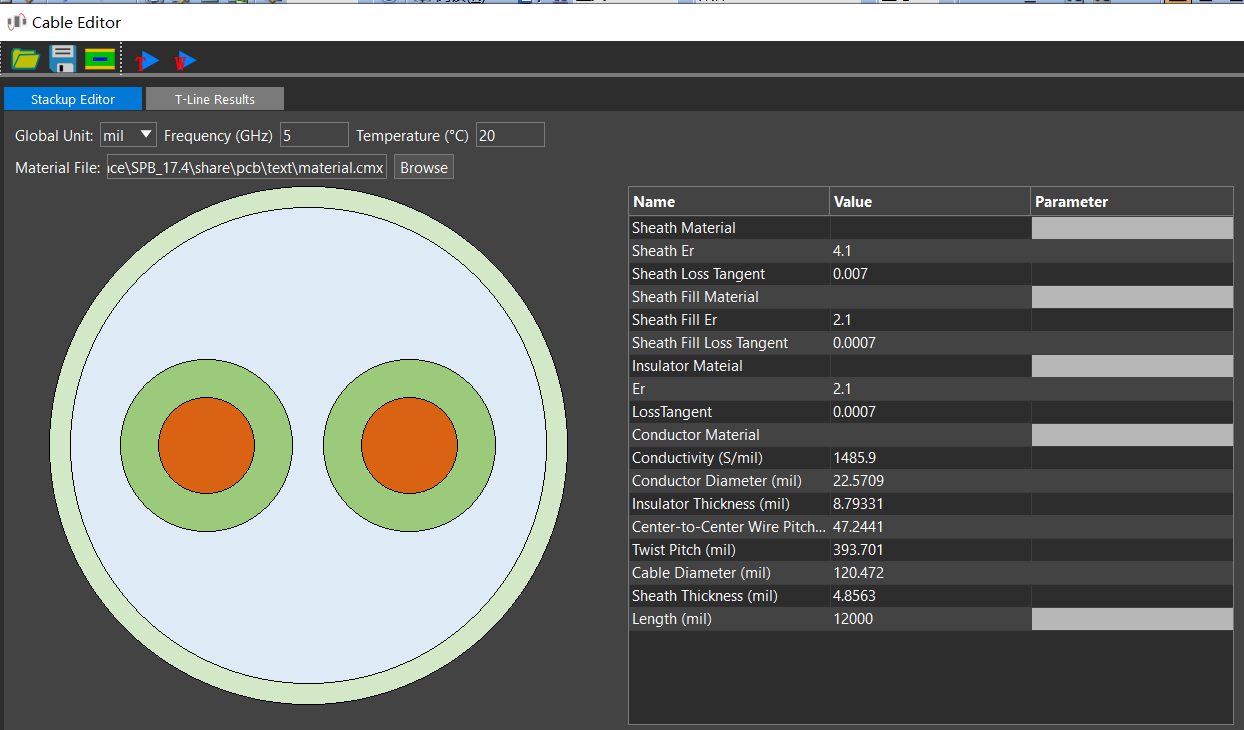

5、在 Stackup Editor 中可以修改层叠数据,也可以设置频率、温度、电解常数、损耗、电导率及其他的电缆数据参数。

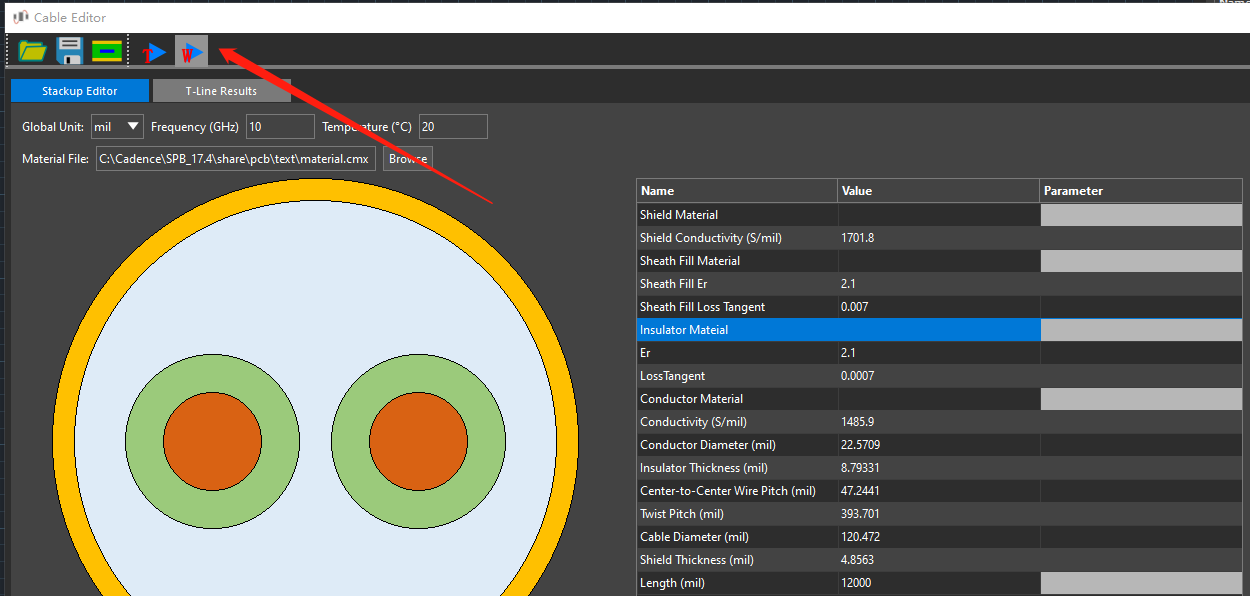

6、修改参数建模数据完成以后,点击 Generate W-Element Model 可以针对修改参数后的电缆进行模型的生成。

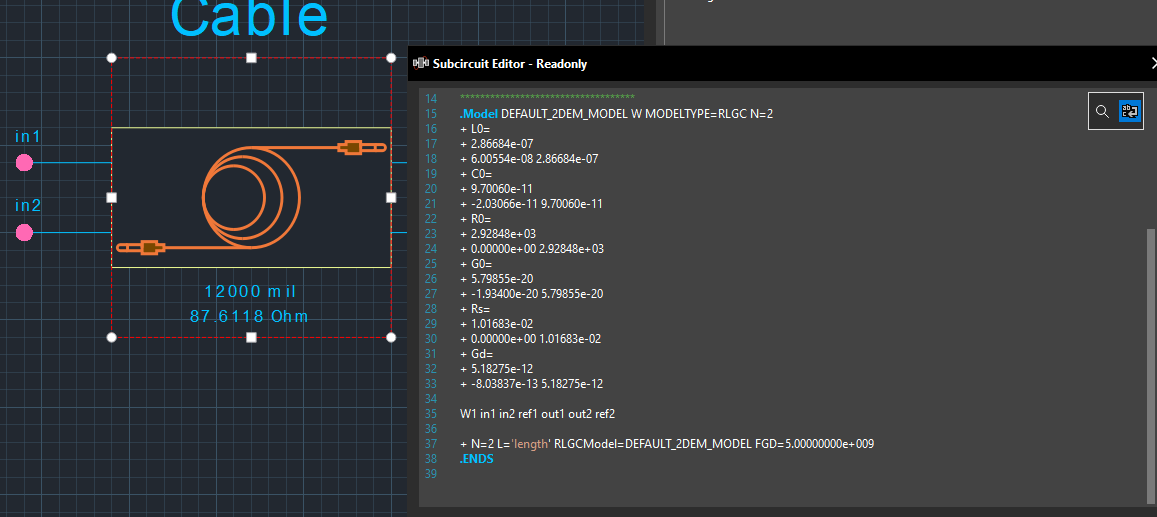

7、选择 View Sub Circuit 菜单可以显示建模后的模型参数和生成的模型数据。从模型数据可以看到电缆生成的是一个 RLGC 的模型数据。

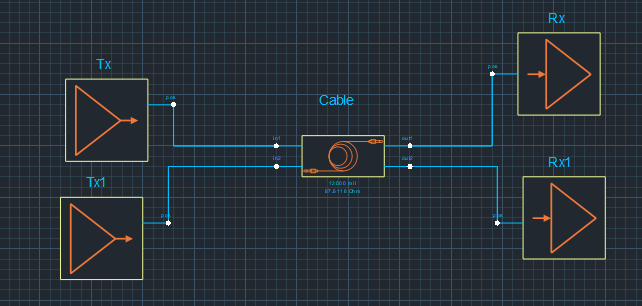

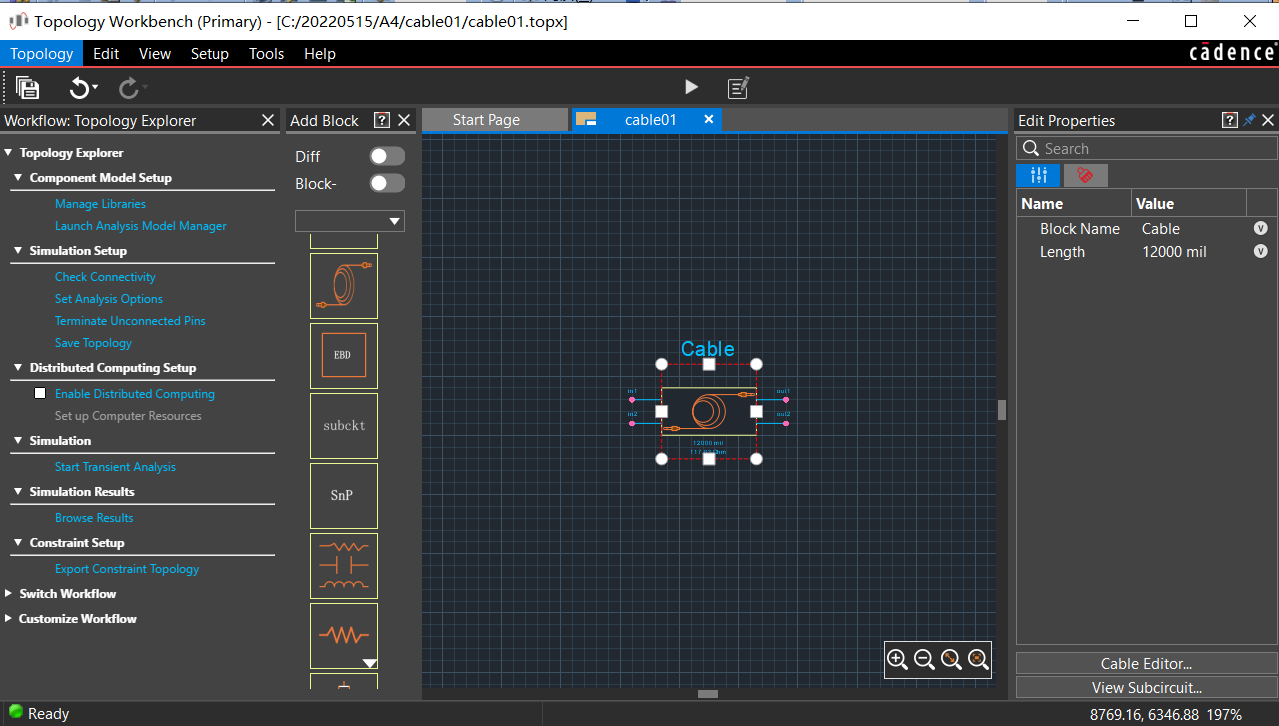

8、使用电缆模型,搭建信号的互连仿真链路模型。

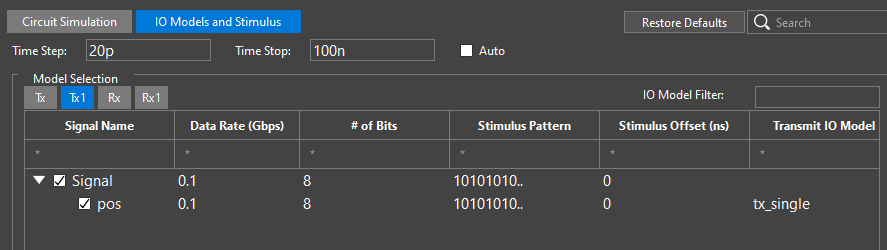

9、设置激励的模型参数和波形数据,信号的长度和速度,进行信号互连仿真分析仿真。

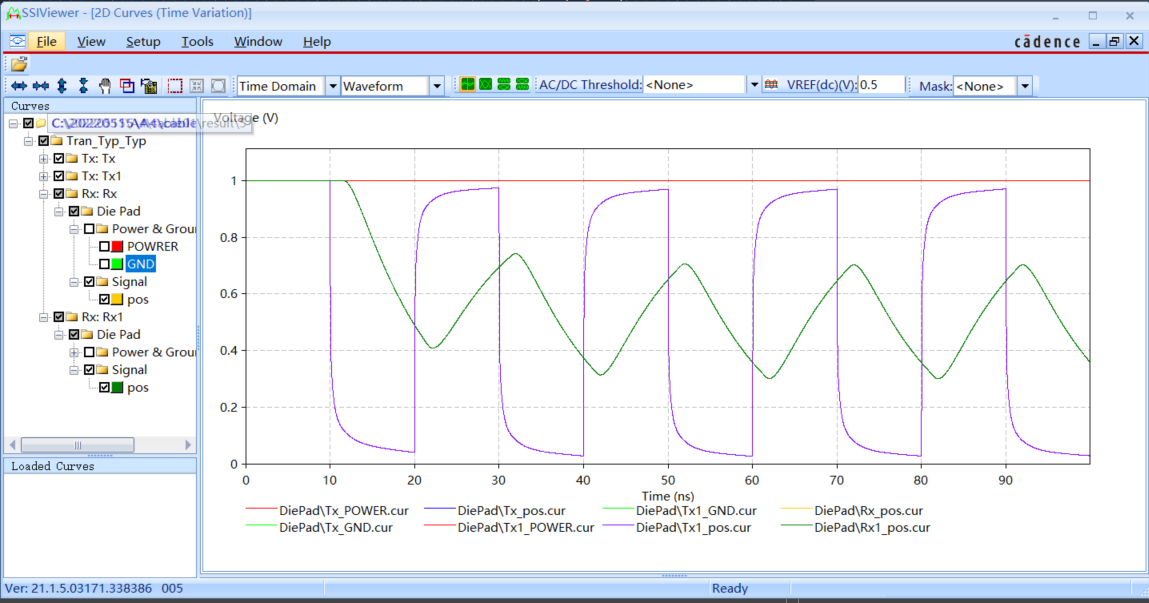

10、执行仿真完成以后,就可以在 SSI Viewer 中看到使用电缆模型进行仿真完成的波形结果。
