PSpice 17.4增强的功能

2021-11-04
4:51 下午

2019年末 Cadence发布了PCB 产品线的SPB 17.4主版本，并在之后持续发布更新。在这个新版本中，PSpice增加了许多新功能，性能也大幅度提升。全方位满足用户需求。

本文向大家介绍在PSpice17.4中增强的功能有哪些。

1、程序主题增强

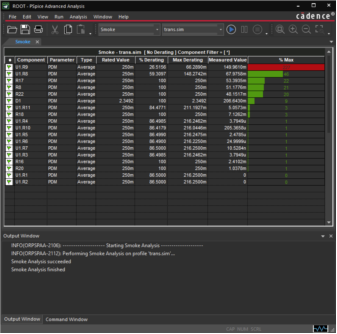

在17.4版本中，PSpice和PSpice高级分析的主题改为黑色，黑色主题可以减少功耗，提高可视性，并使屏幕更易于阅读。

用户可以自定义应用程序主题

要设置自定义主题，请选择Tools→Options。在“Probe settings”窗口中，单击“Color Setting”选项卡以选择Dark或Light应用程序主题。此窗口中的主题设置也会对PSpice高级分析和模型编辑器起作用。

02、流线型工作空间

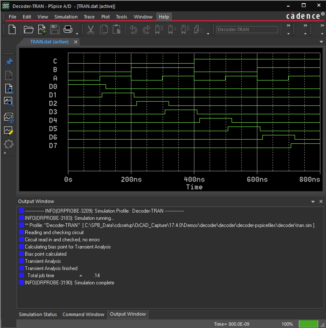

在所有OrCAD应用程序中，所有资源都作为水平选项卡文档打开。默认情况下，显示任何类型输出的所有窗格都位于应用程序的底部。如果输出窗口中打开了多个窗格，它们将显示为固定和选项卡式窗格，如下图所示。

03、多显示器支持

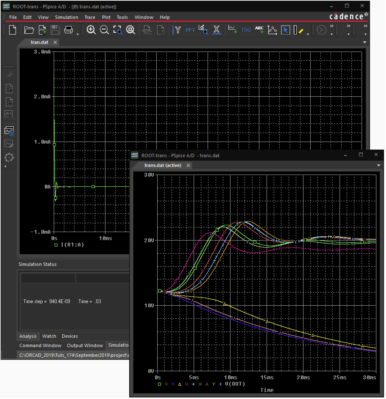

您可以拖动选项卡式文档并将其显示在另一个监视器上，如下图所示。在本例中，活动跟踪已被拖动，它将成为一个单独的窗口，可以显示在另一个监视器上。

04、 PSpice库整理

17.4版本中，重新对PSpice库进行了审查和更新，修复了一些错误，例如名称不一致、偶尔使用无效参数以及语法问题；几个重复的模型也被删除。

05、增加新的PSpice模型和库，助力电子电气仿真

氮化镓器件在电力工程领域的应用日益广泛。为了支持这些类型的设备，PSpice提供了新的库文件——Transphorm_GaN.lib，它包含了高性能、高可靠性的GaN MOSFET模型，以下是添加到Transphorm_GaN.lib库中的GaN MOSFET型号列表：

Ø TP65H035

Ø TP65H050

Ø TPH3202

Ø TPH3205B

Ø TPH3206

Ø TPH3207

Ø TPH3208

Ø TPH3212

此外，用于TLE8110EE的智能电源技术（SPT）中的10通道低压侧开关（具有串行外围接口（SPI）和10个开漏DMOS输出级）模型，已添加到PSpice库中。此模型位于special_purpose_ics.lib库中。

06、在Capture中查看PSpice模型，提高设计效率

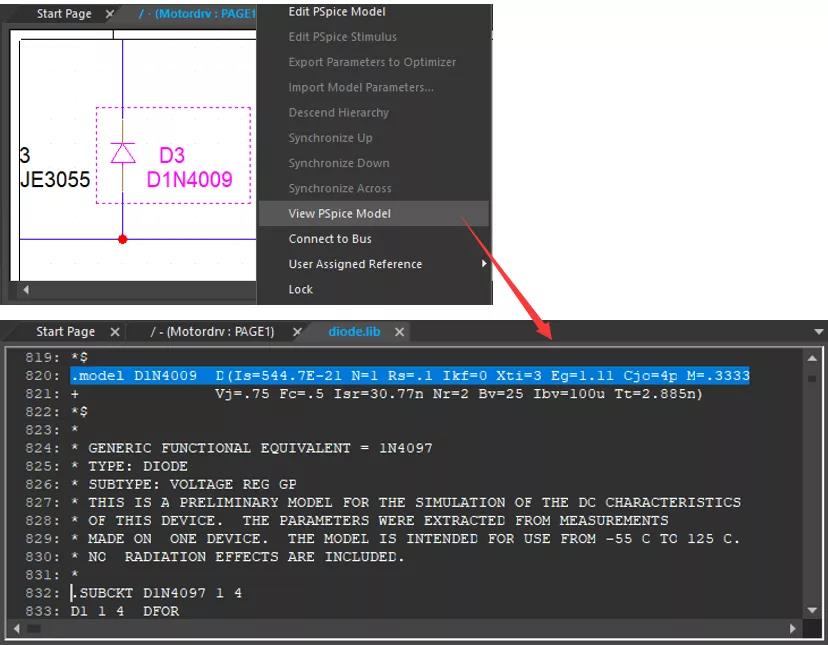

在Capture的界面下，直接点击器件，按鼠标右键，新版本增加了查看PSpice模型的菜单“View PSpice Model”，选择该选项后，可以在Capture窗口下查看PSpice模型文件。之前的版本只能通过“Edit PSpice Model”进入到Edit Model软件的界面下才能查看模型文件，有些浪费时间。

07、 Modelling Application又增新器件，功率管建模更轻松

Modelling Application是 SPB16.6 主版本新增加的快速构建PSpice模型的工具，在菜单栏Place -> PSpice Componence -> Modelling application可以找到。

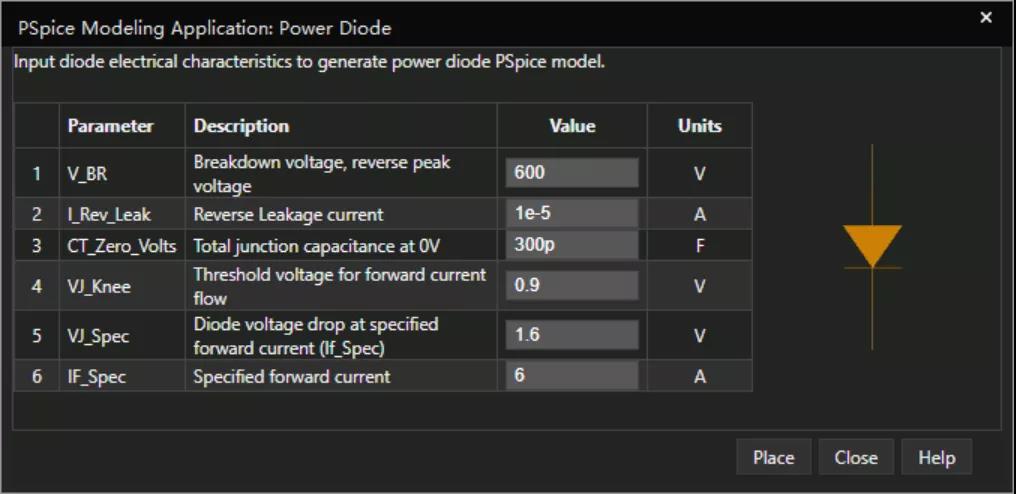

SPB17.4主版在二极管类中增加了Power Diode，可以使用器件数据表的二极管模型参数，构建功率二极管模型，并直接放置到绘图窗口。

在Modelling Application下还同时增加了功率MOSFET管的参数化建模。同样只要输入相应的参数，就可以生成用于仿真的功率MOSFET模型，并可直接放置绘图窗口中。

08、增加访问Texas Instruments模型库入口，轻松调用器件

TI模型库包括 5,000+ 个TI PSpice模型、100+ 个独特的模型类型，以及 4,000+ 个测试电路。

打开菜单Place -> PSpice Componence -> search，出现如下窗口，点击右上角的添加模型，就可以查看模型库的可用版本、查看已配置的库的状态或配置TI模型库。

（注：这个新功能需要安装了PSpice for TI S006和SPB17.4-2019 Hotfix 014或以上版本。）

点击上图中器件模型类，可以进入TI模型库的产品页面，里面的每一个器件都可以查看数据手册、查看产品信息和打开模型测试电路等。

09、与MATLAB联合仿真，实现优势互补

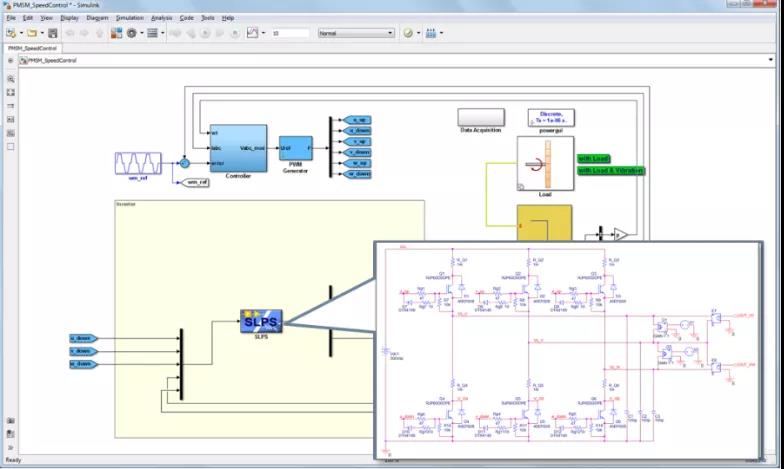

在之前的SPB16.x版本就开发了PSpice和MATLAB协同仿真的接口工具SLPS, 借助SLPS可以将PSpice电路模型添加到mdl模型中，在MATLAB/Simulink中调用PSpice的电路，这时Simulink扮演着主宰的角色，SLPS块在两个模拟器之间建立了接口，实现联合仿真。

SPB17.4版本在这基础上更进一步融合，实现在PSpice仿真和分析中启用MATLAB的功能。在PSpice菜单中增加了访问MATLAB的入口，从PSpice中调用MATLAB的可视化功能对PSpice数据进行后处理。

PSpice可以传输完整的模拟结果(所有波形)或有选择地传输仿真结果(选定的波形)到MATLAB中，利用MATLAB强大的可视化工具扩展PSpice的波形分析能力。

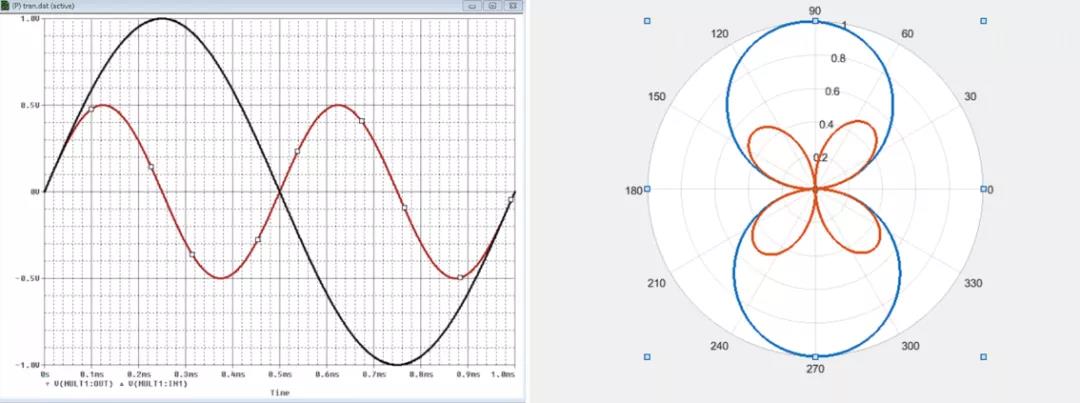

比如可以将PSpice瞬态分析后的时域波形图在MATLAB中用极坐标显示：

或者还可以将PSpice直流扫描分析进阶温度扫描后的数据传输到MATLAB中，用三维空间图显示：

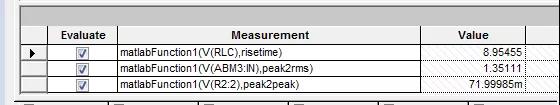

另外，在PSpice的测量函数(Measurement Evaluation)中还增加了MATLAB的函数：

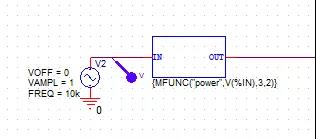

同时，在设置仿真时也可以使用MATLAB函数，下图是在受控源中包含MATLAB函数：

Cadence与MathWorks公司合作，以帮助客户更好地应对在简化系统设计和电路级实现方面的挑战。

Cadence与MathWorks的双向整合提供了独特的系统级/电子电路级的集成，用户可以很容易地在同一模拟运行中一起进行电子电路的仿真和算法的开发与验证。
