Cadence OrCAD Capture 是一款多功能的PCB原理图输入工具。新发布的OrCADCapture17.4作为行业标准的PCB原理图输入方式，是当今世界最流行的原理图输入工具之一，具有简单直观的用户设计界面。
OrCAD Capture 具有功能强大的元件信息系统，可以在线和集中管理元件数据库，从而大幅提升电路设计的效率。OrCAD Capture CIS提供了完整的、可调整的原理图设计方法，能够有效应用于PCB的设计创建、管理和重用。将原理图设计技术和PCB布局布线技术相结合，OrCAD能够帮助设计师从一开始就抓住设计意图。
不管是用于设计模拟电路、复杂的PCB、FPGA和CPLD、PCB改版的原理图修改，还是用于设计层次模块，OrCAD Capture都能为设计师提供快速的设计输入工具。此外，OrCAD Capture原理图输入技术让设计师可以随时输入、修改和检验PCB设计。OrCAD Capture 与OrCAD PCB Editor的无缝数据连接，可以很容易实现物理PCB的设计；与Cadence PSpice A/D高度集成，可以实现电路的数模混合信号仿真。
OrCAD Capture 17.4有很多新功能更新，今天我们一起来学习原理图设计中创建和添加PCB Layout文件及同步的方法，该功能可以让PCB Layout和原理图之间的链接更加紧密，便于发现设计过程中存在的错误，并督导工程师及时纠正这些设计错误和存在的问题，为电路的原理图设计打好坚实基础。
接下来我们就一起来学习如何进行创建和添加PCB Layout文件及同步的操作过程。
（1）OrCAD Capture 17.4开始可以支持在原理图中创建和添加PCB Layout文件，并进行双向的同步和布局调整。接下来我们一起来学习使用新功能为原理图创建新的PCB Layout文件及进行项目同步的方法。如下图所示，在项目管理中已经添加有Layout的项目管理文件夹，可以在该文件夹下添加、删除、打开原理图关联的PCB Layout文件。
（2）为原理图新建PCB Layout文件，可以在菜单执行PCB—New Layout命令，该命令就是用来新建PCB文件（新建的PCB Layout文件默认是.brd格式的文件和当前的原理图配套）。
（3）在弹出的新建PCB Layout的设置窗口中，进行参数的设置。PCB Layout Folder处用来设置存放allegro网络表的路径，input Board File用来设置输入的PCB Layou文件，这个路径的设置适用于已经存在有PCB文件后的更新操作。若是之前没有过PCB文件，这个地方的可以空着。
（4）Board里面是用来设置新建的PCB文件名称和路径，比如可以设置成outline_temptr.brd的文件，这个文件名称就是将要创建新的PCB文件名称。路径的设置需要注意，路径不能有非法的字符。设置完成以后点击OK，新建的PCB就已经创建好且加入到当前的原理图工程项目中。
（5）PCB文件编辑器会将新建的outline_temptr.brd文件被自动打开显示出来。
（6）在菜单里面选择Place—Quickplace命令，弹出快速元件摆放的对话框，执行元件摆放的操作。按照电路板的轮廓位置全部摆放下所有的元件。
（7）在电路板轮廓内点击以原点快速摆放下所有的元件，所有的组件将显示在鼠标的光标上，在快速摆放元件的对话框中点击确认后完成摆放过程，保存电路板文件并关闭PCB编辑器。
（8）可以在菜单执行PCB—New Layout命令，该命令就是用来新建PCB文件（新建的PCB Layout文件默认是.brd格式的文件和当前的原理图配套）。同样的操作可以再次新建另外一个PCB文件outline_test01.brd。
（9）在项目管理器中刚才新建立的两个.brd文件就已经出现在项目的管理器Layout文件夹中，新建立的这两个.brd文件已经和原理图建立的了链接关系。
（10）在项目管理器中点击需要操作的.brd文件，右键点击后可以弹出右键的菜单。Open命令用来打开当前已经选中的PCB Layout文件。Delete命令用来删除当前文件，但是该删除的命令是将PCB Layout文件从当前的项目管理器中移除，文件并不会从磁盘中删除。DesignSync命令用来同步，执行该命令后可以将当前的原理图网络表信息等一键同步到PCB Layout文件中去。
（11）在项目管理器中的Layout文件夹上点击右键，选中弹出的Add Layout命令按钮，可以将已经存在的PCB Layout文件加入到当前的工程中。
（12）在弹出浏览路径中选中已经存在的.brd文件，文件可以加入到当前的原理图项目管理器中。

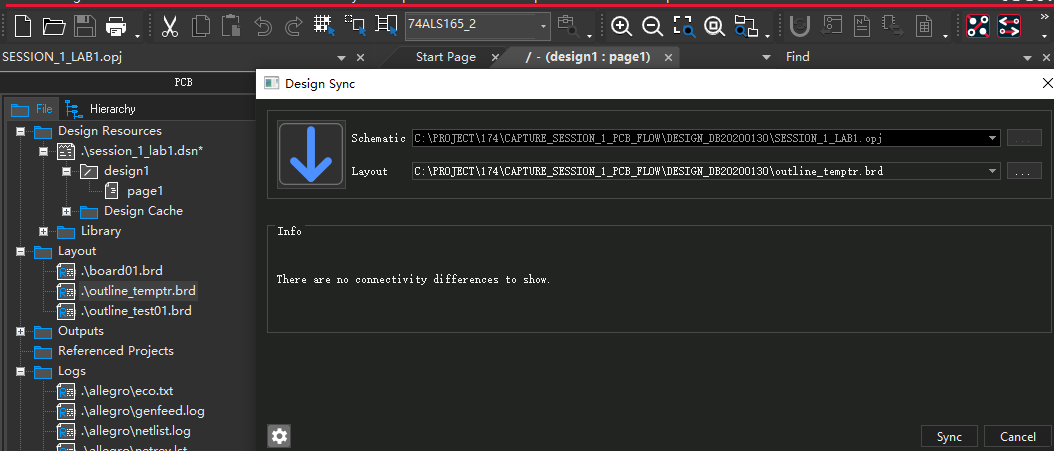

（13）Design Sync命令用来同步，执行该命令弹出同步的对话框，schematic处用来设置原理图的文件和保存的路径，该部分的路径是在当前的情况下自动读取。Layout处用来设置PCB文件和保存的路径，该部分的路径是在当前的情况下自动读取。
（14）同步参数都设置完成以后，点击Sync按钮，就可以完成原理图到PCB Layout的同步操作。
总结
通过上面的学习让我们看到了OrCAD Capture 17.4原理图设计中创建和添加PCB Layout文件及同步的操作方法，该功能可以让PCB Layout和原理图之间的链接更加紧密，便于发现设计过程中存在的错误，并督导工程师及时纠正这些设计错误和存在的问题，为电路的原理图设计打好坚实基础。该方法可以大大的规范工程师的设计习惯，减少潜在原理设计问题，也对于提升设计效率以及设计的准确性是有很大帮助。阅读完这篇文章的小伙伴可以自己去试一试该功能，为己所用提高工作效率。
