DDR3_DIMM2RX8内存条实例文件的分析和应用-设置和集成设置
2019年12月20日
1、实例文件的互联提取方法，信号实例的文件设置

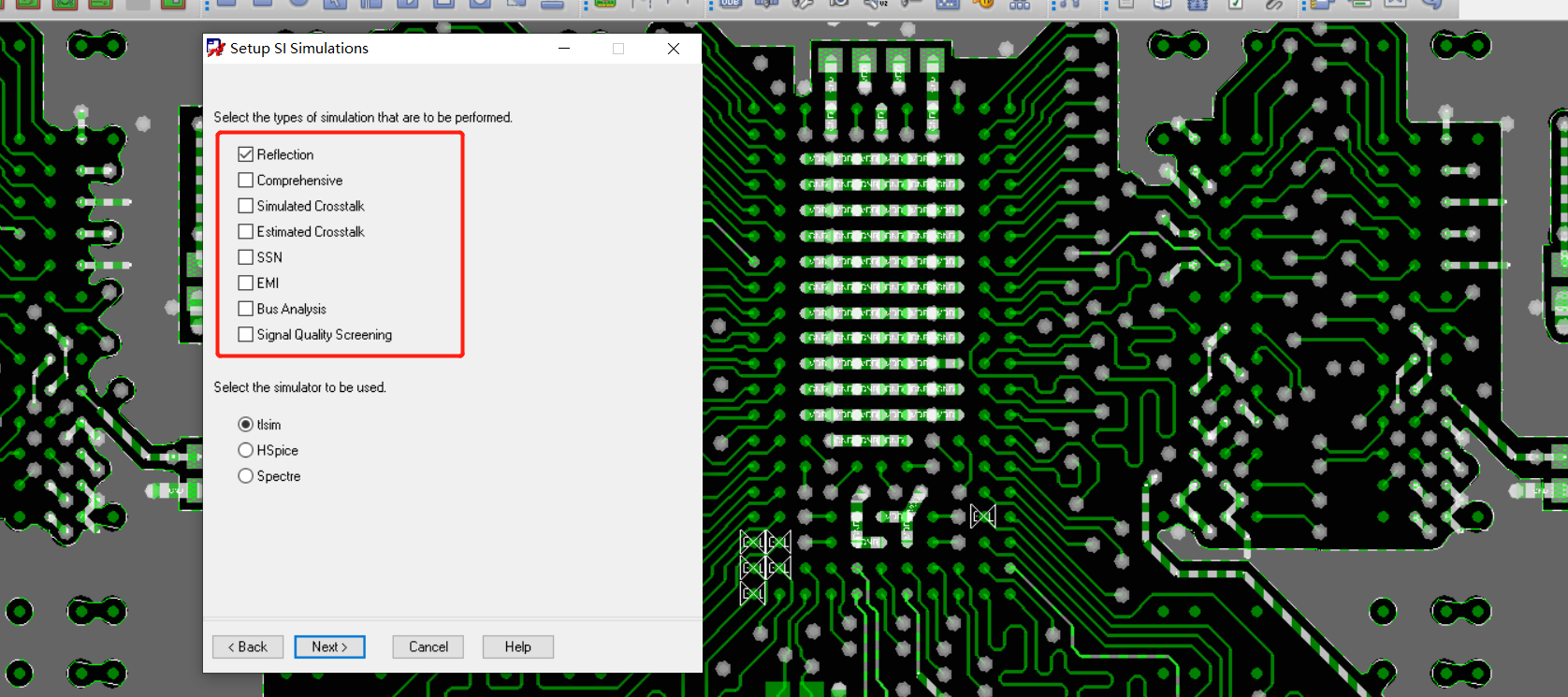

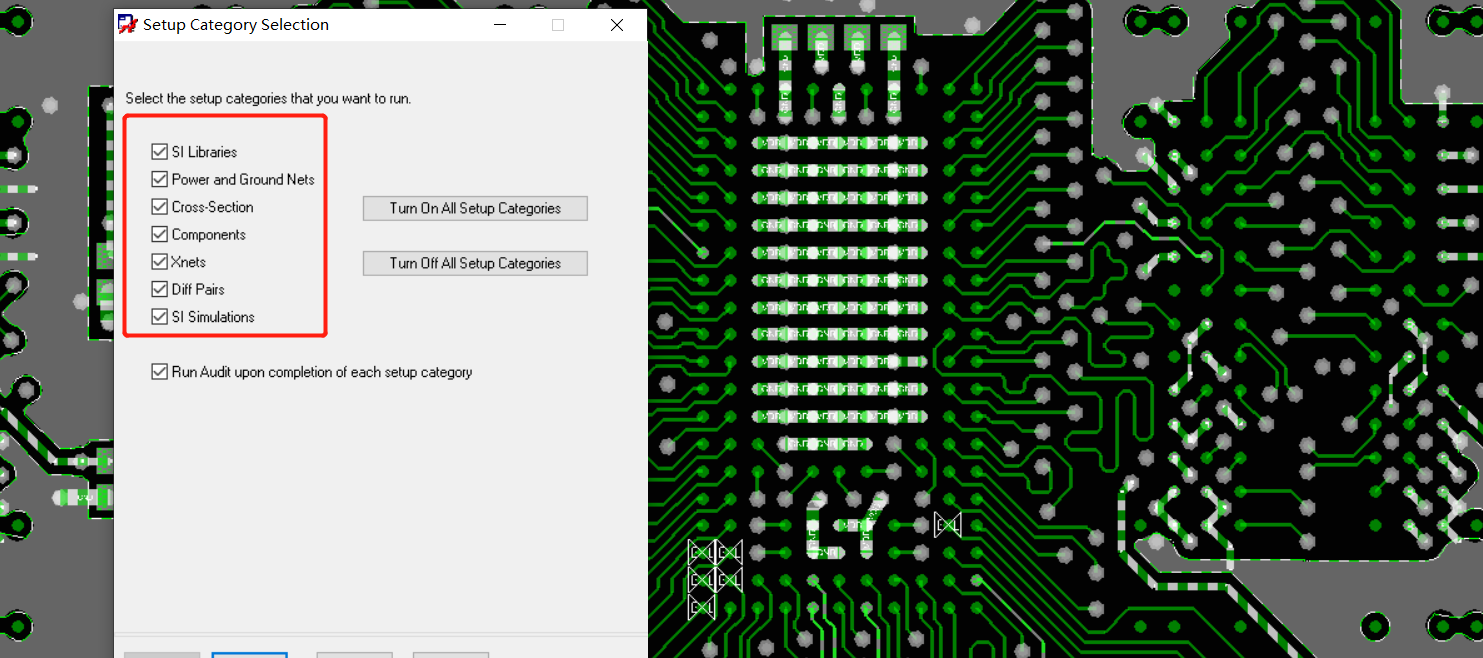

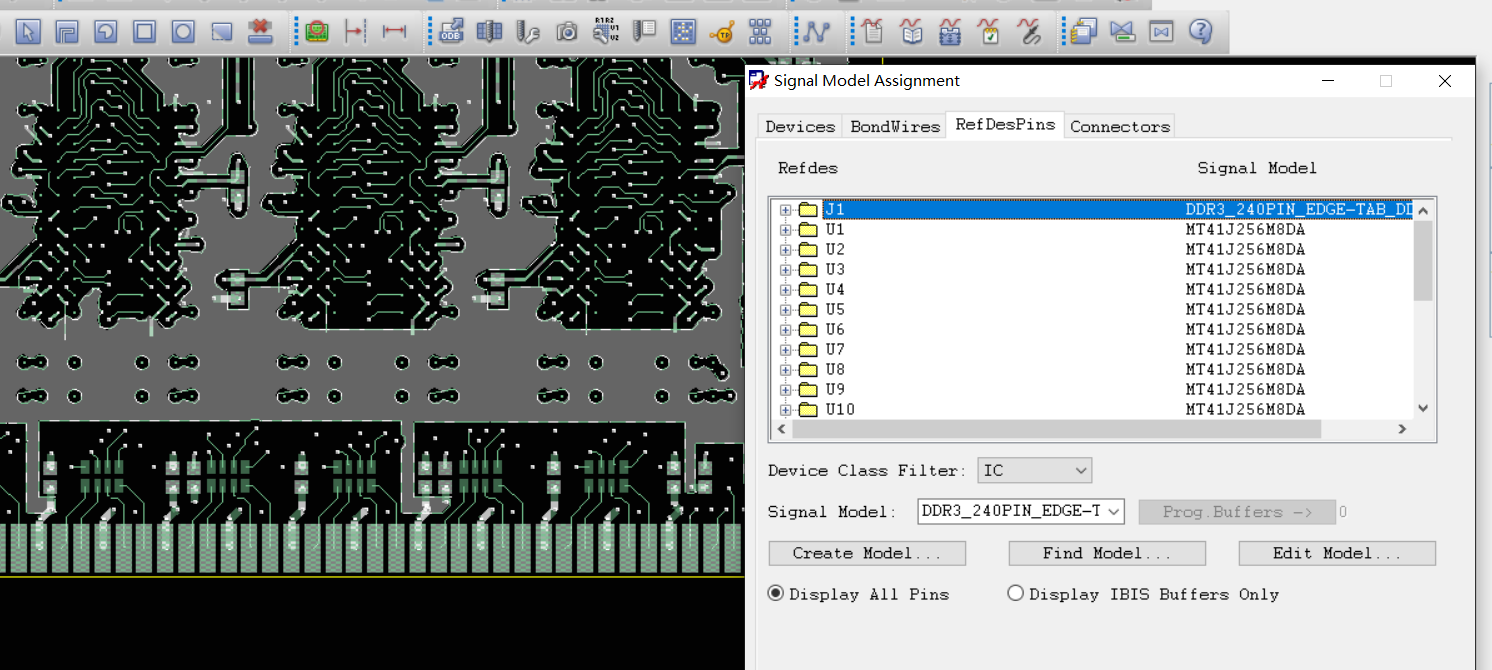

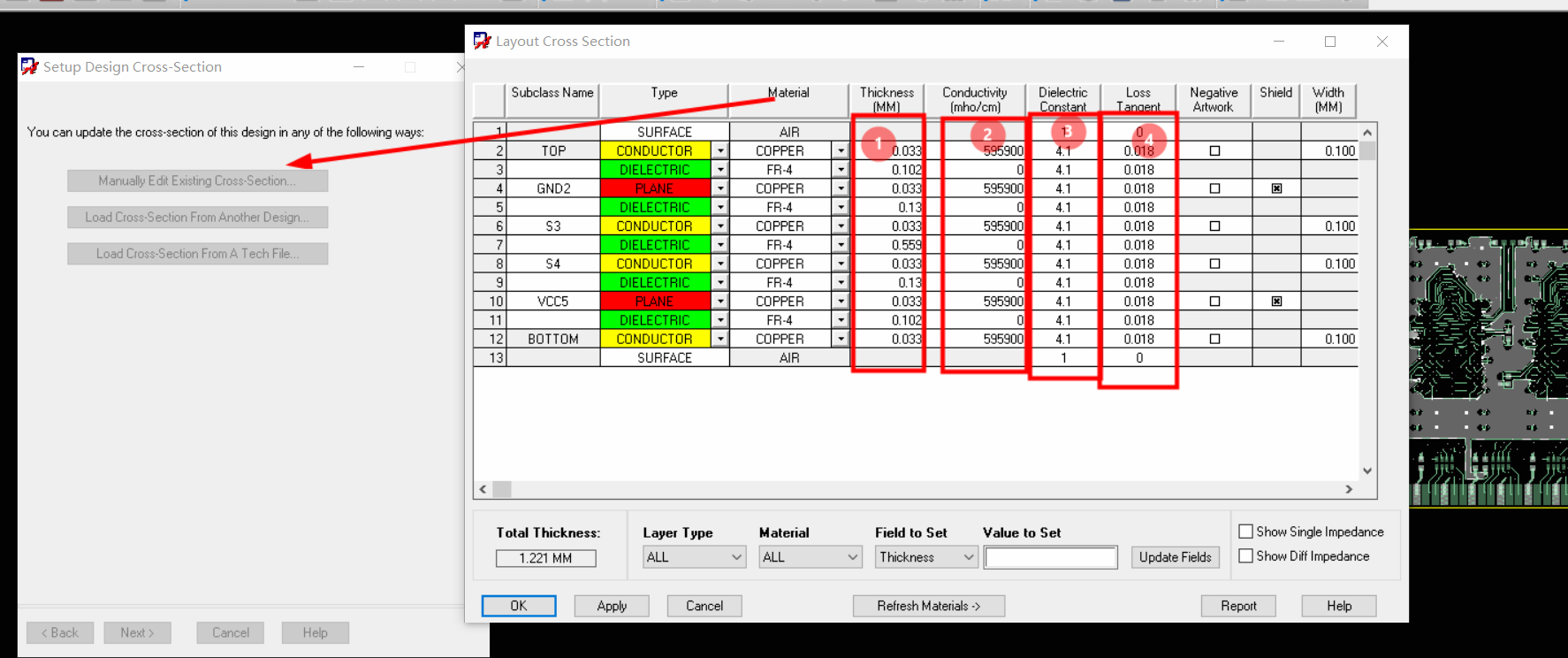

【1】设置仿真库； 【2】设置信号和电源的归类，电源要赋予电压； 【3】设置层叠； 【4】设置三种原件模型； 【5】设置XNET网络； 【6】设置差分对； 【7】检查仿真的网络相关设置是否正确。

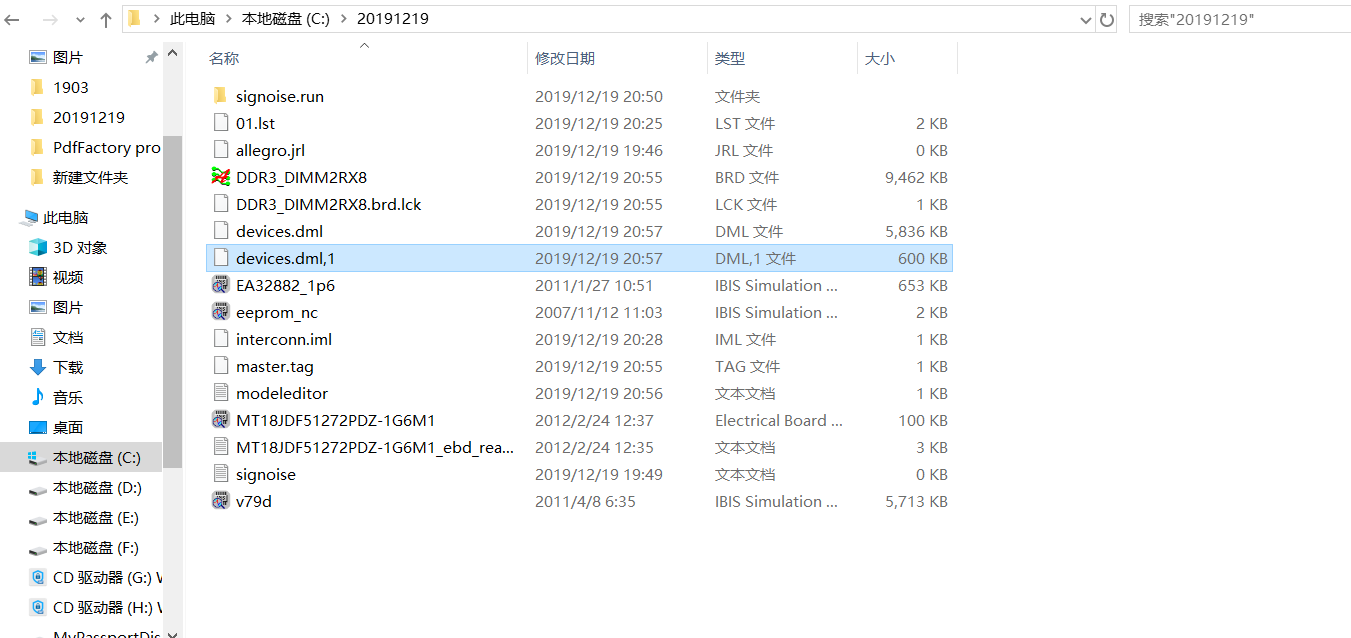

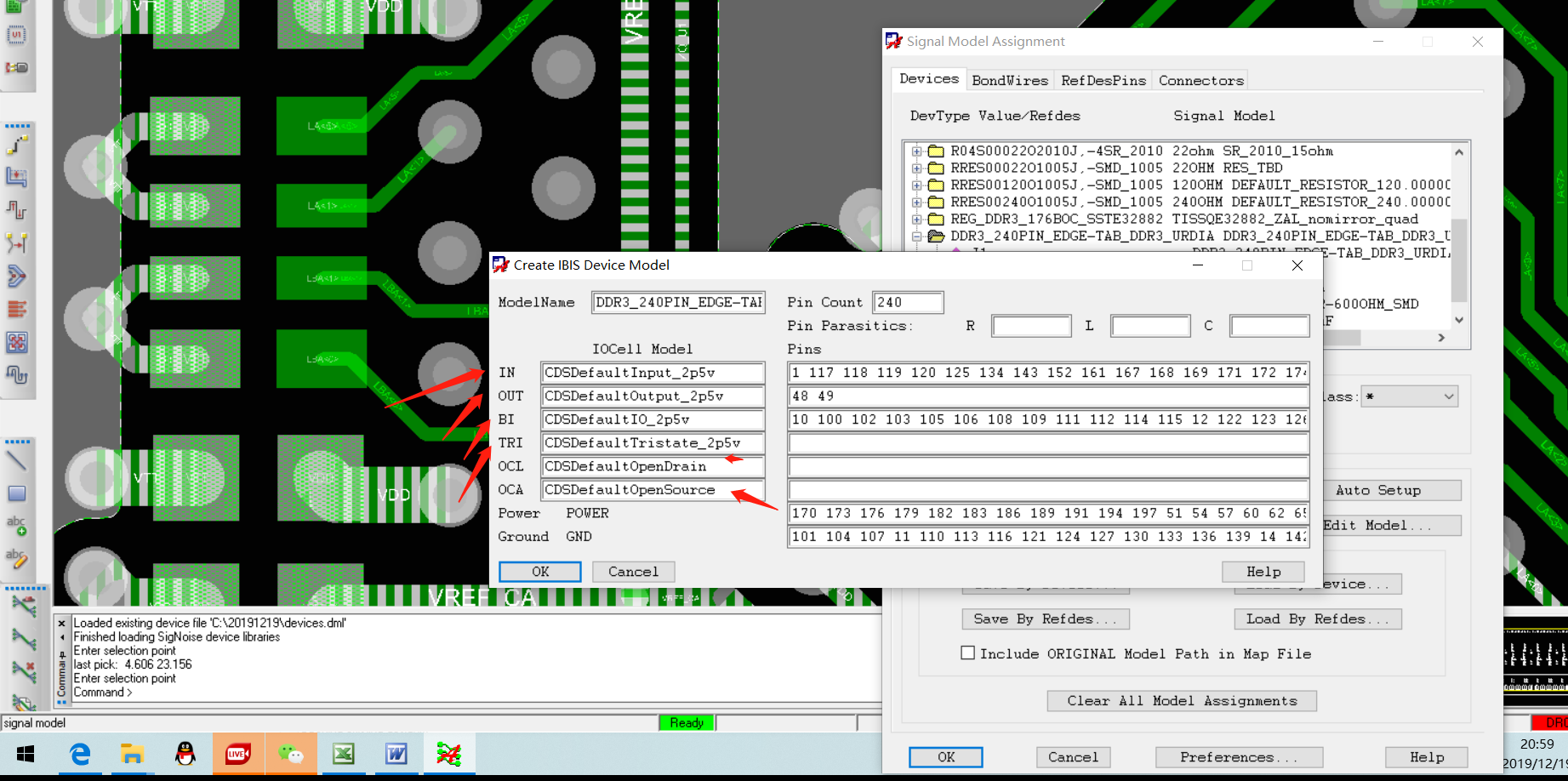

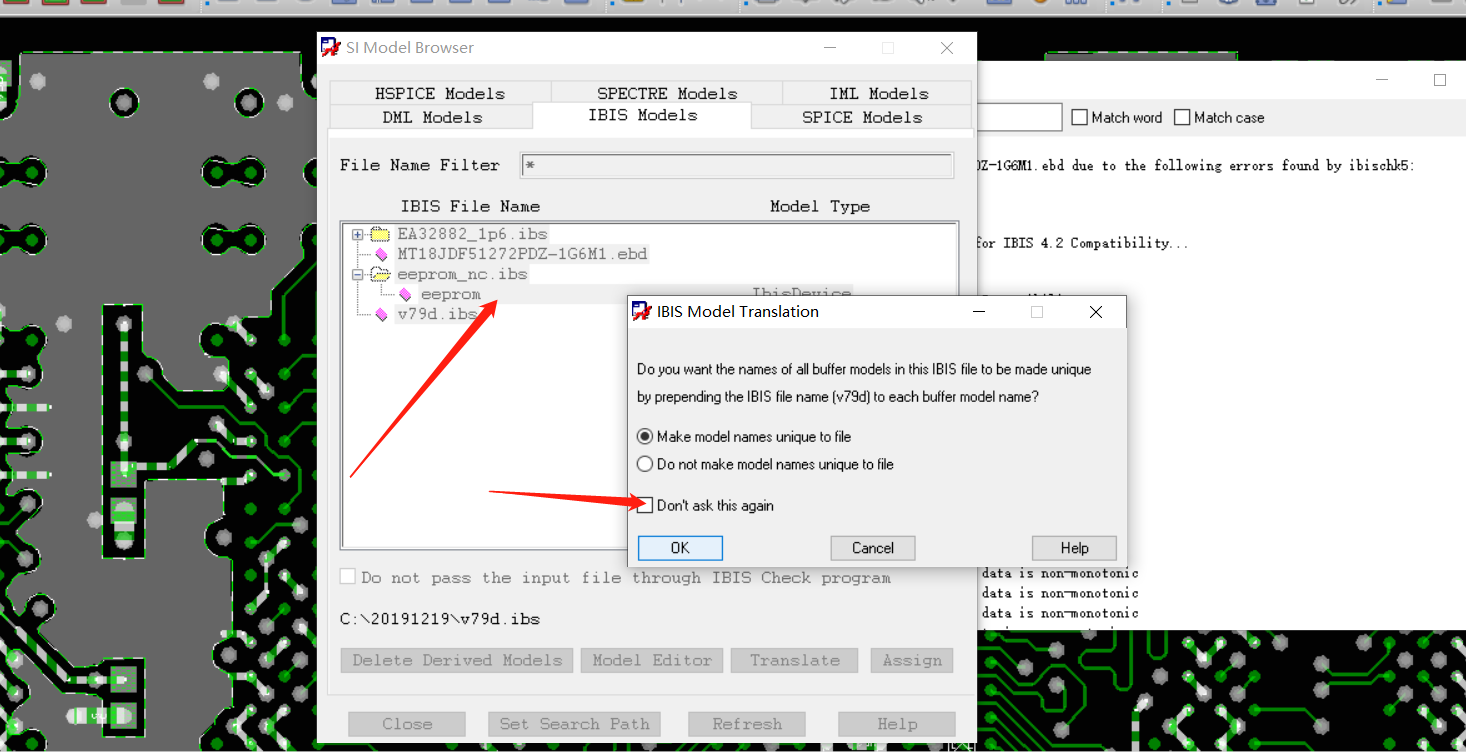

【1】如图，点击完成DML的转换； 【2】转换完成的文件在工作路径下； 【3】金手指的模型；

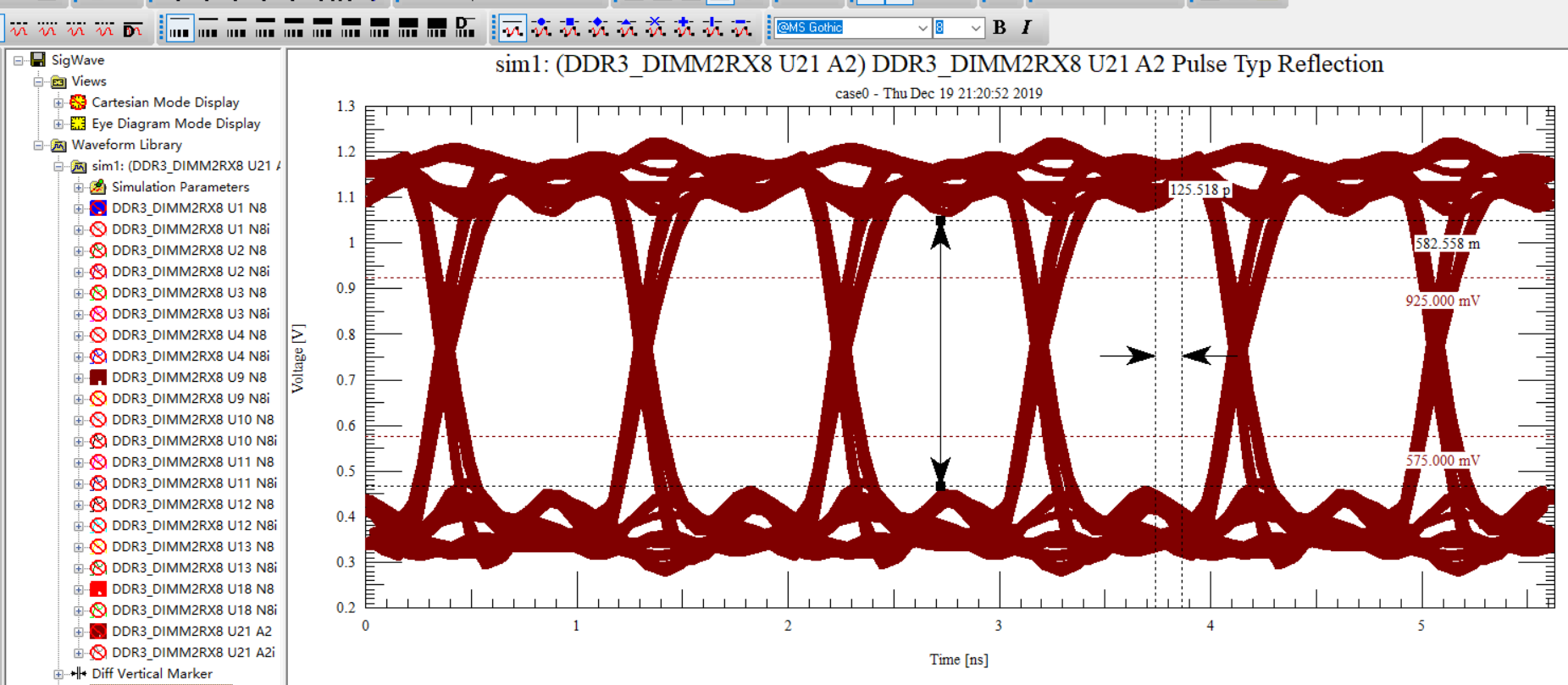

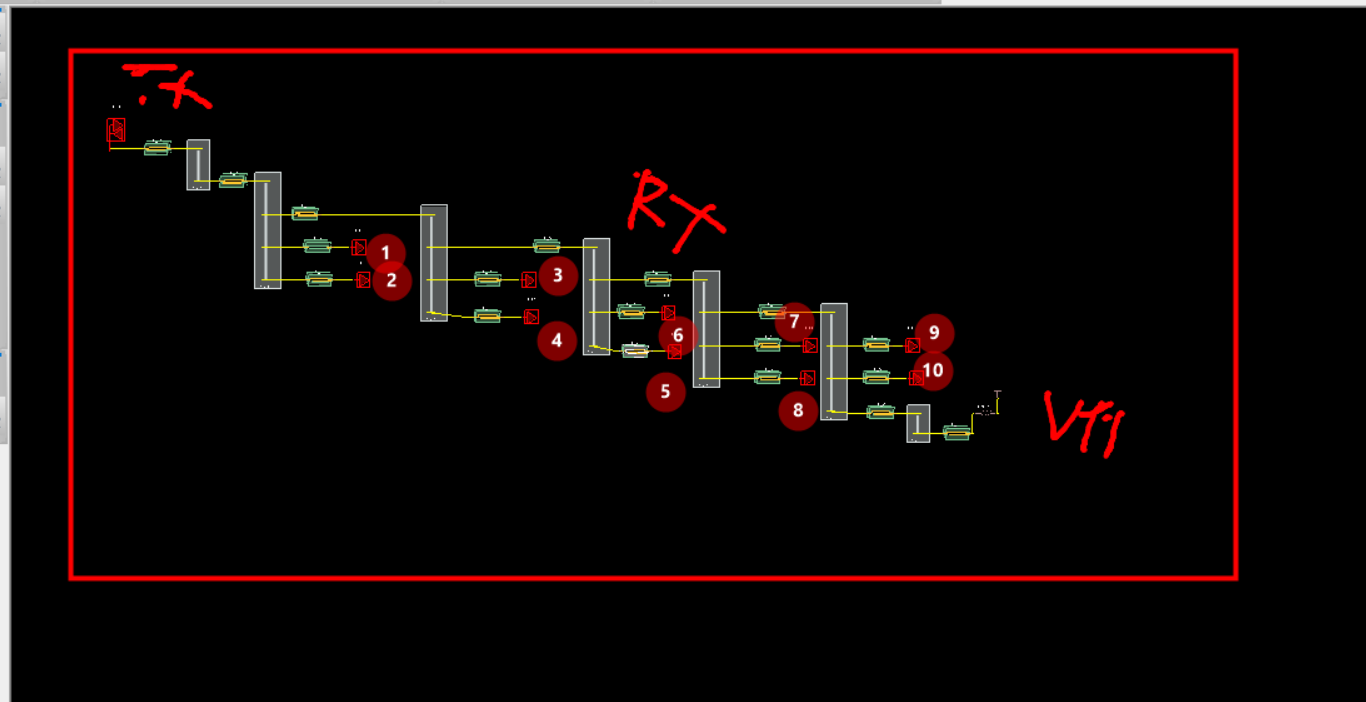

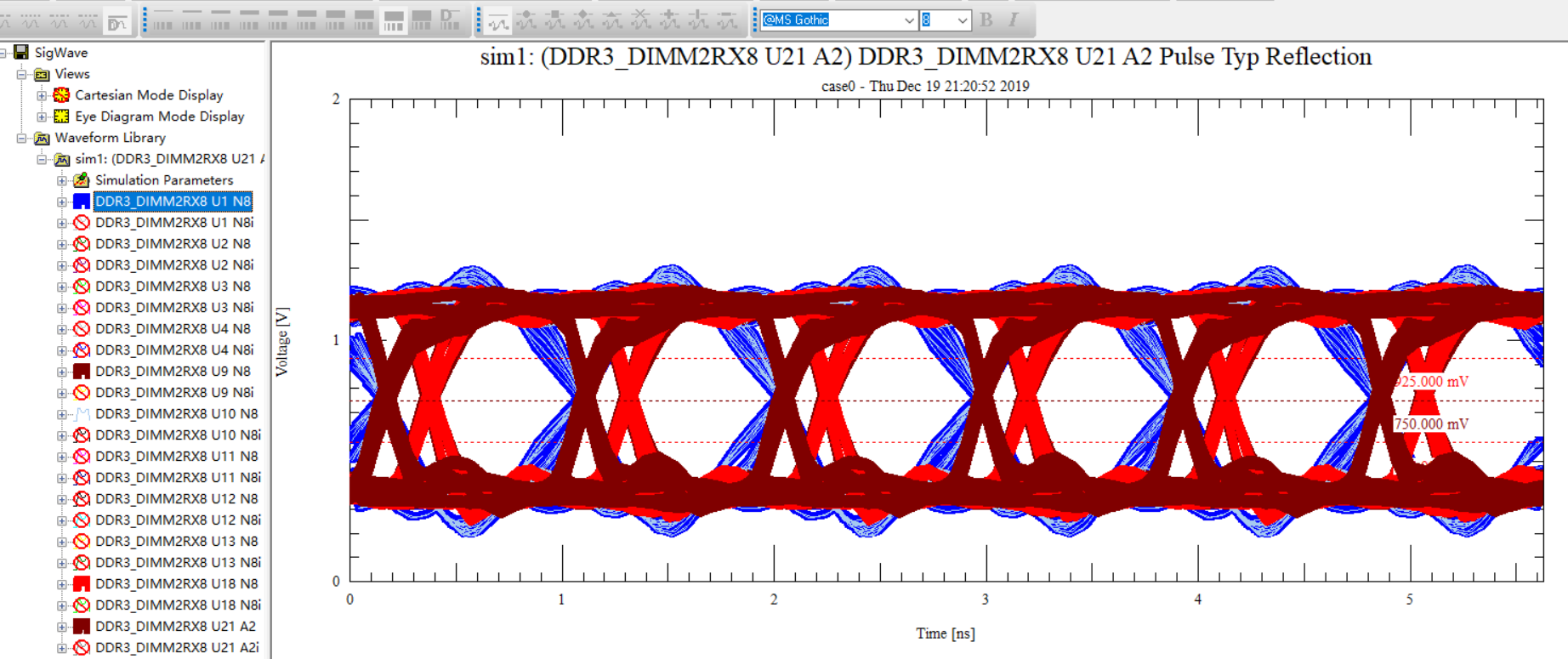

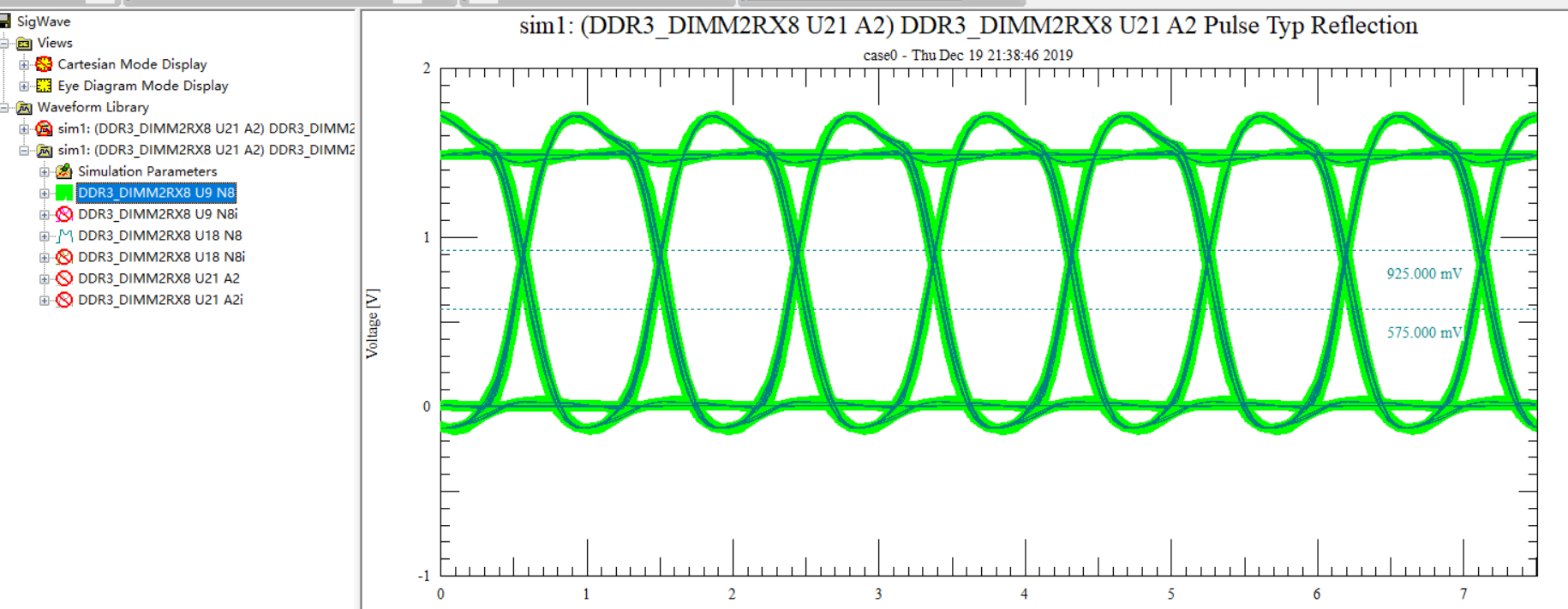

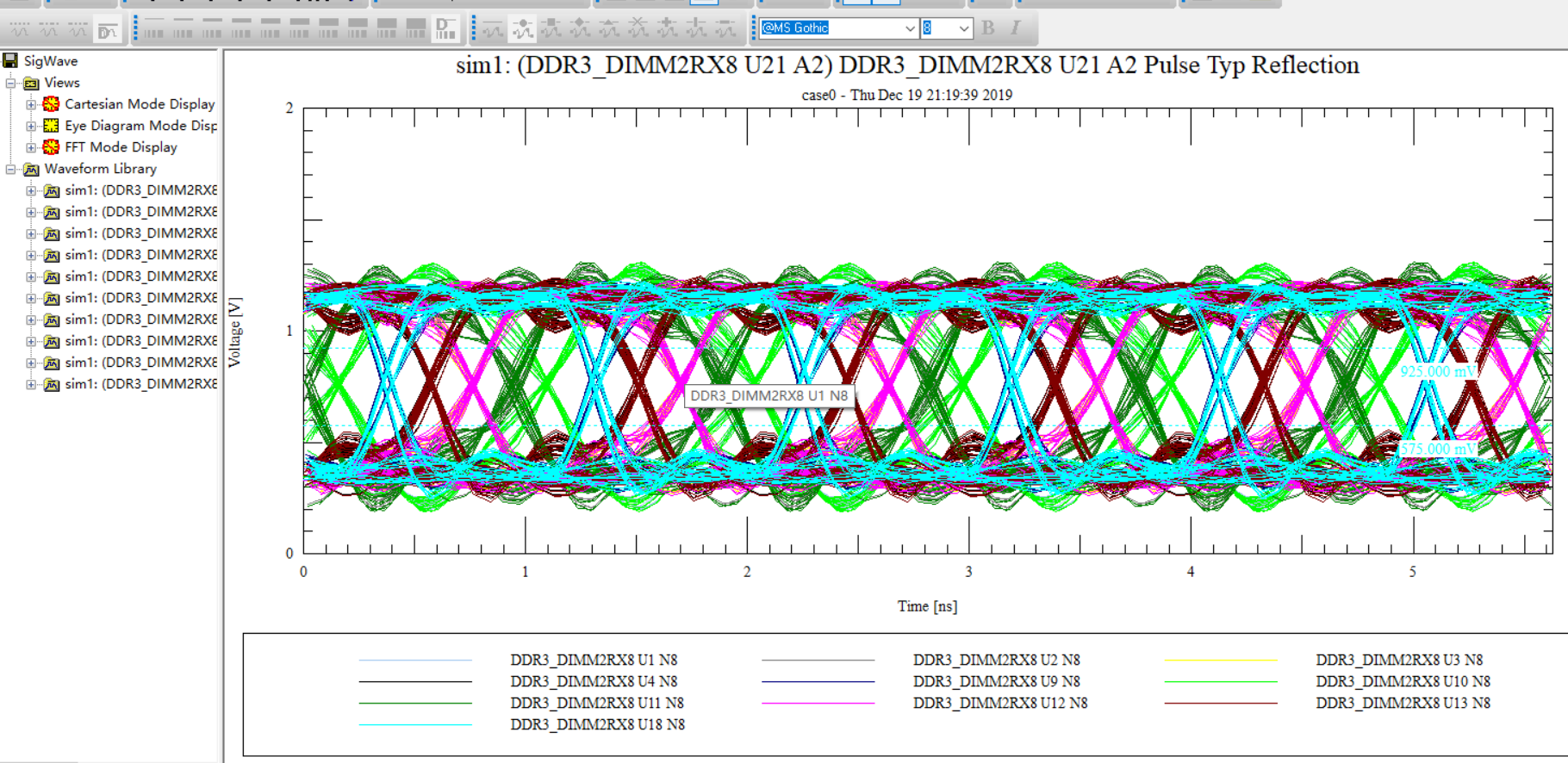

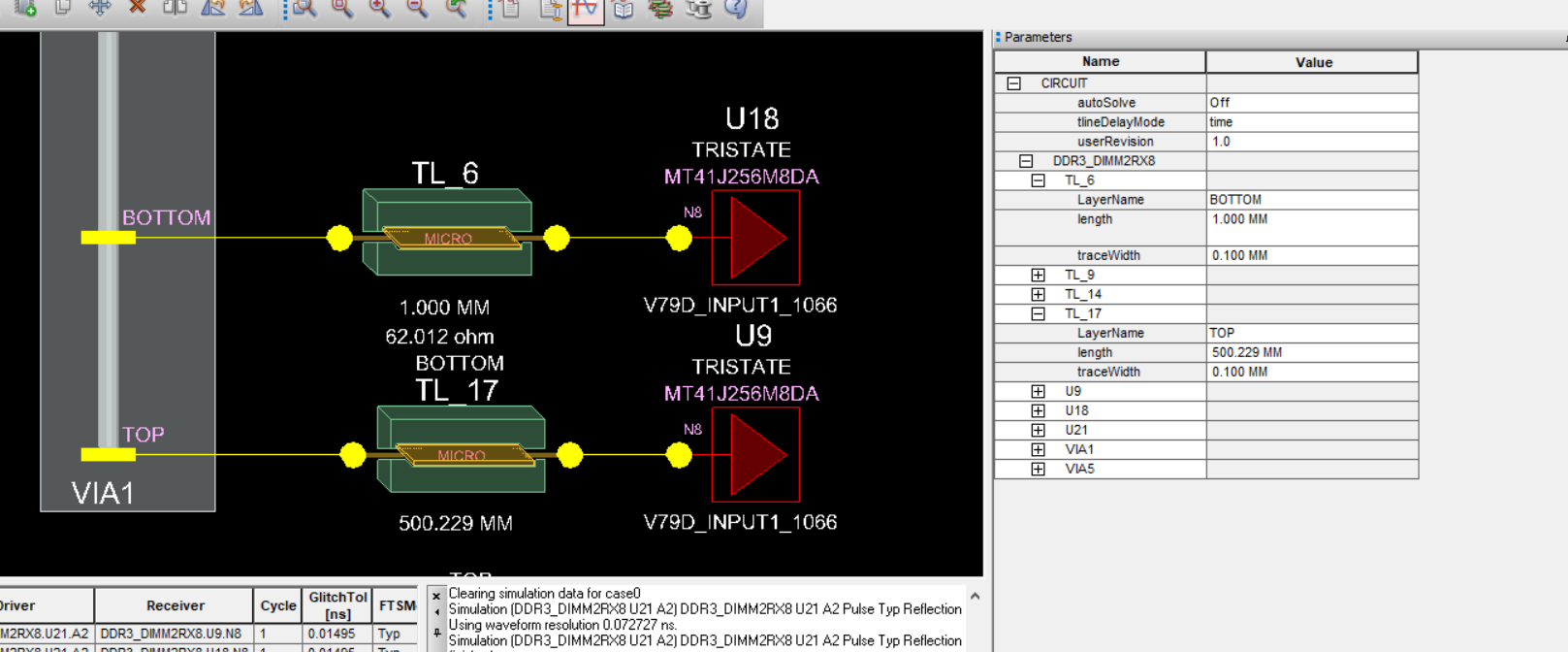

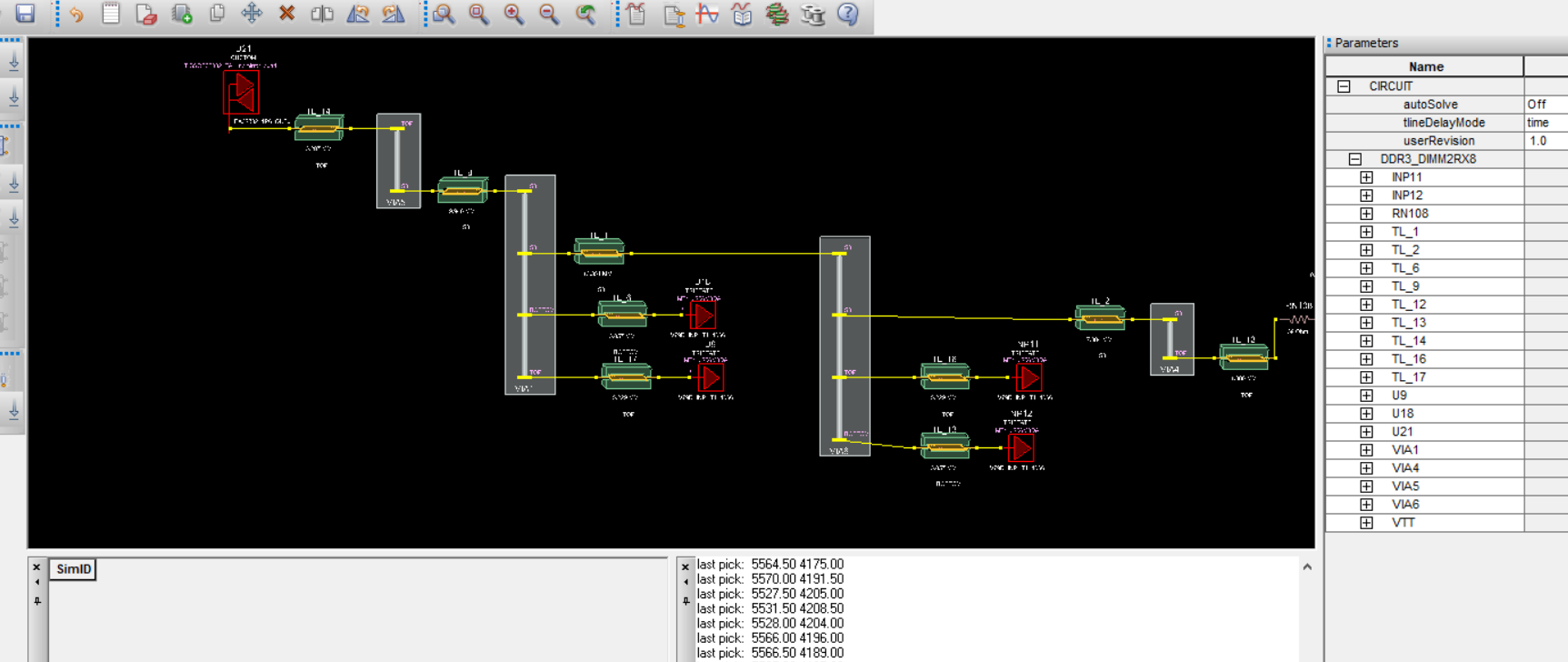

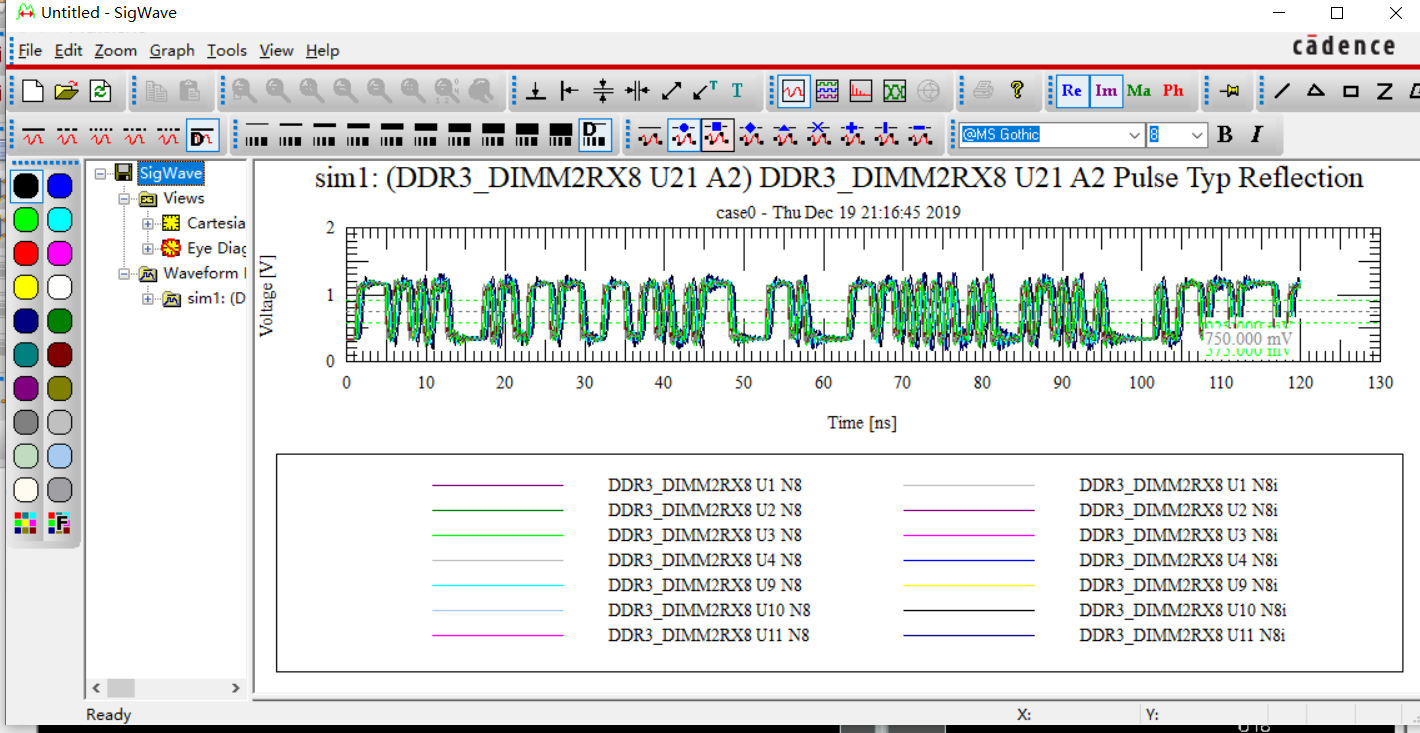

【1】此处提取信号仿真链路的时候，需要提前将芯片的模型、原件的模型、IO的模型、连接器的模型和信号链路有关系的模型都赋予好，才能提出正确的拓扑结果。也就是以上的操作都需要先做，全部设置好了才可以提取。 【1】STUB的长度成1mm修改成了500mm之后，U18和U9的信号眼图如下，明显信号的质量下降，信号的不合格，眼宽和眼高都已经丢失。 【2】STUB支线的长度减少到5mm的时候，眼图如下所示，可以明显的看到，眼图的眼宽和眼高清晰可见。信号的质量明显提高。 【3】因此来说，我们需要STUB支线的长度越短越高，支线过长，会引起信号的多次反射，且信号延迟加长，信号的眼图质量下降。

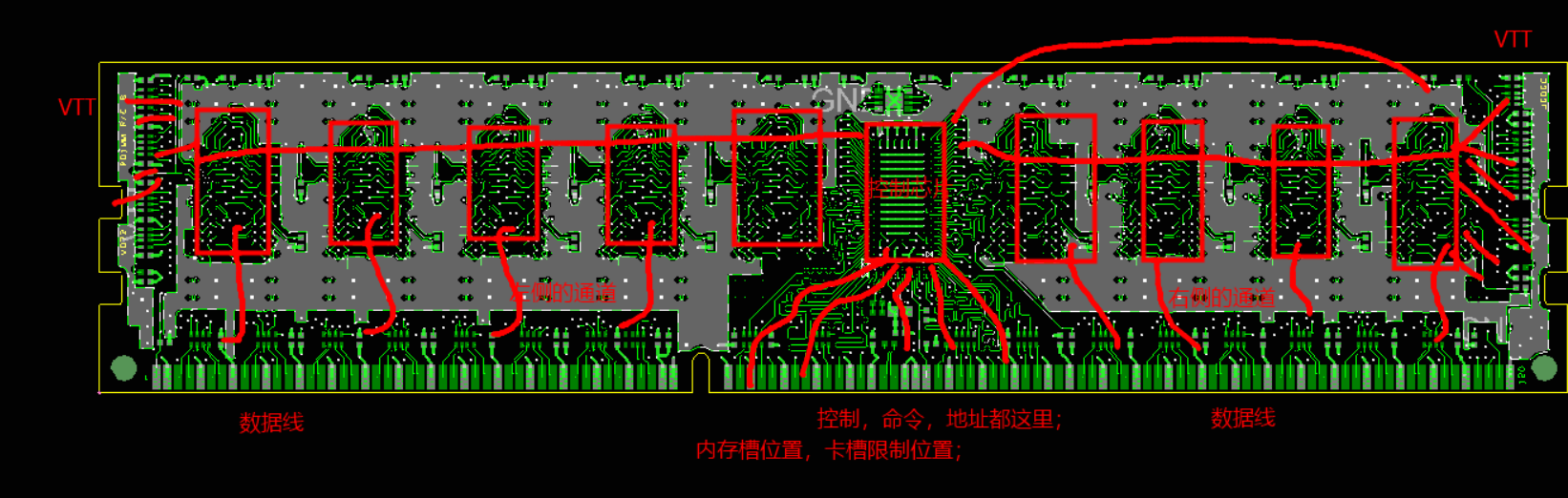

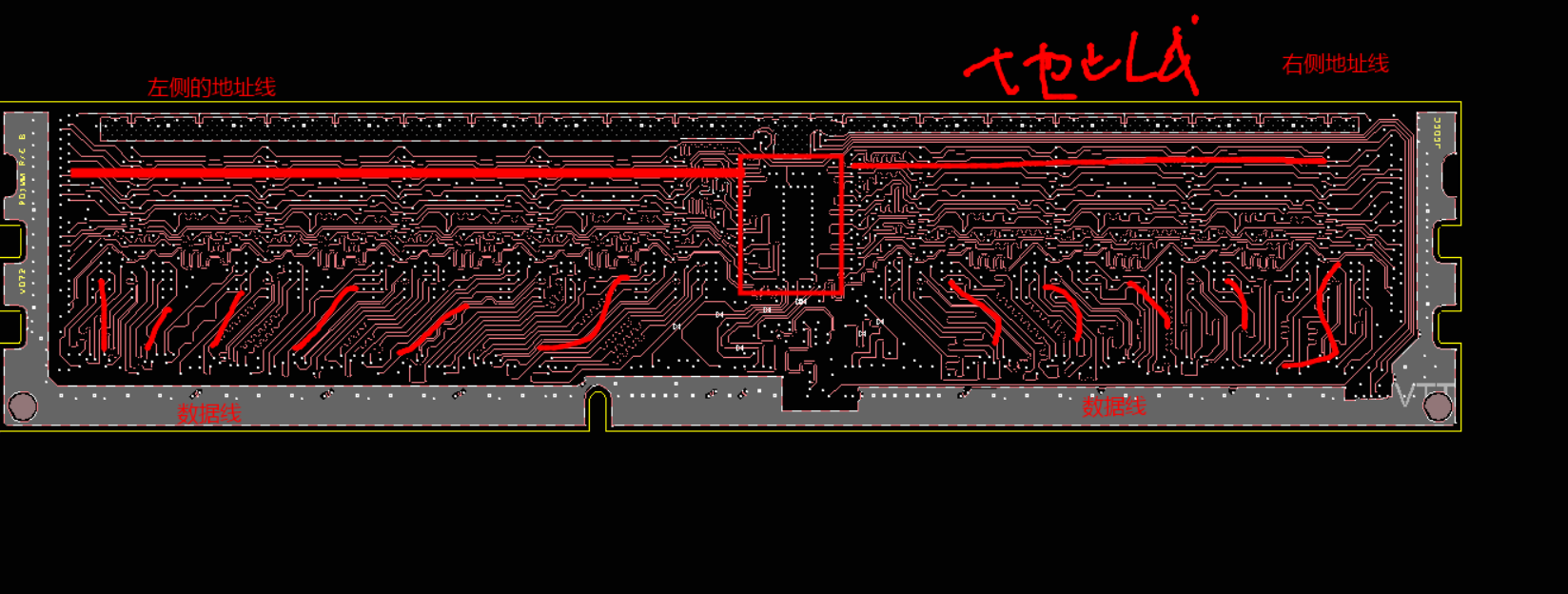

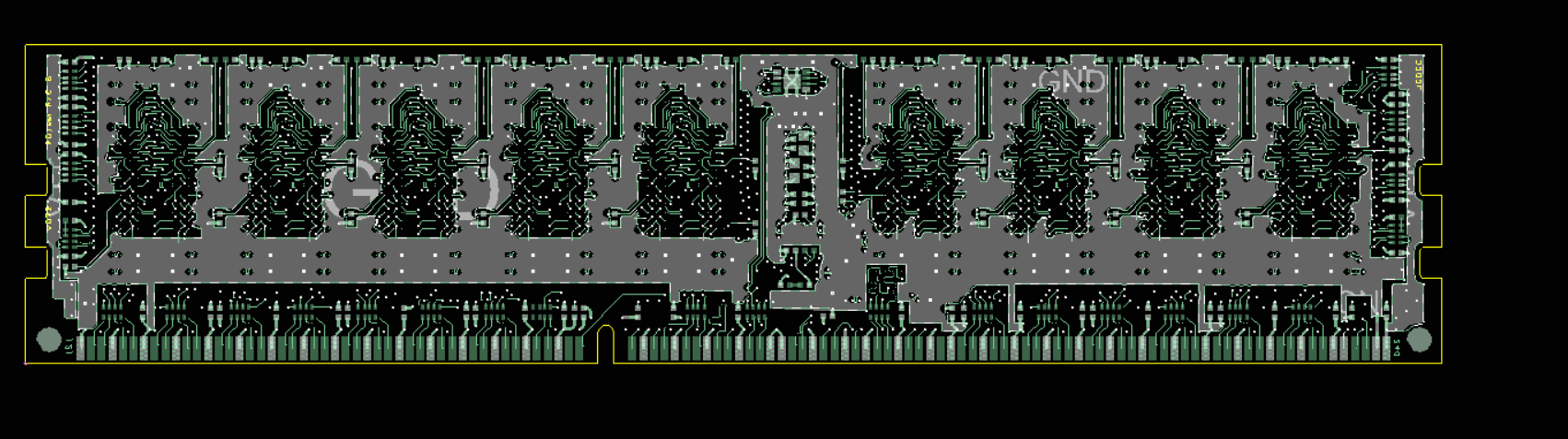

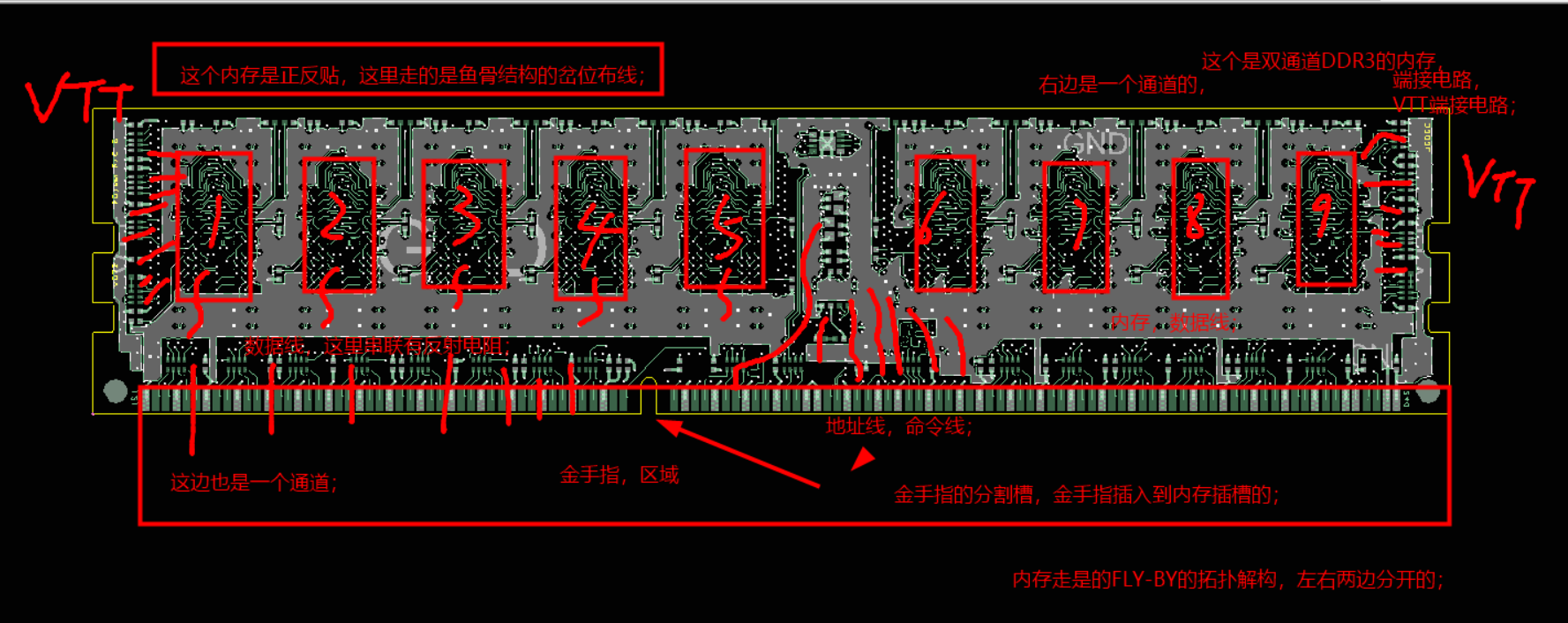

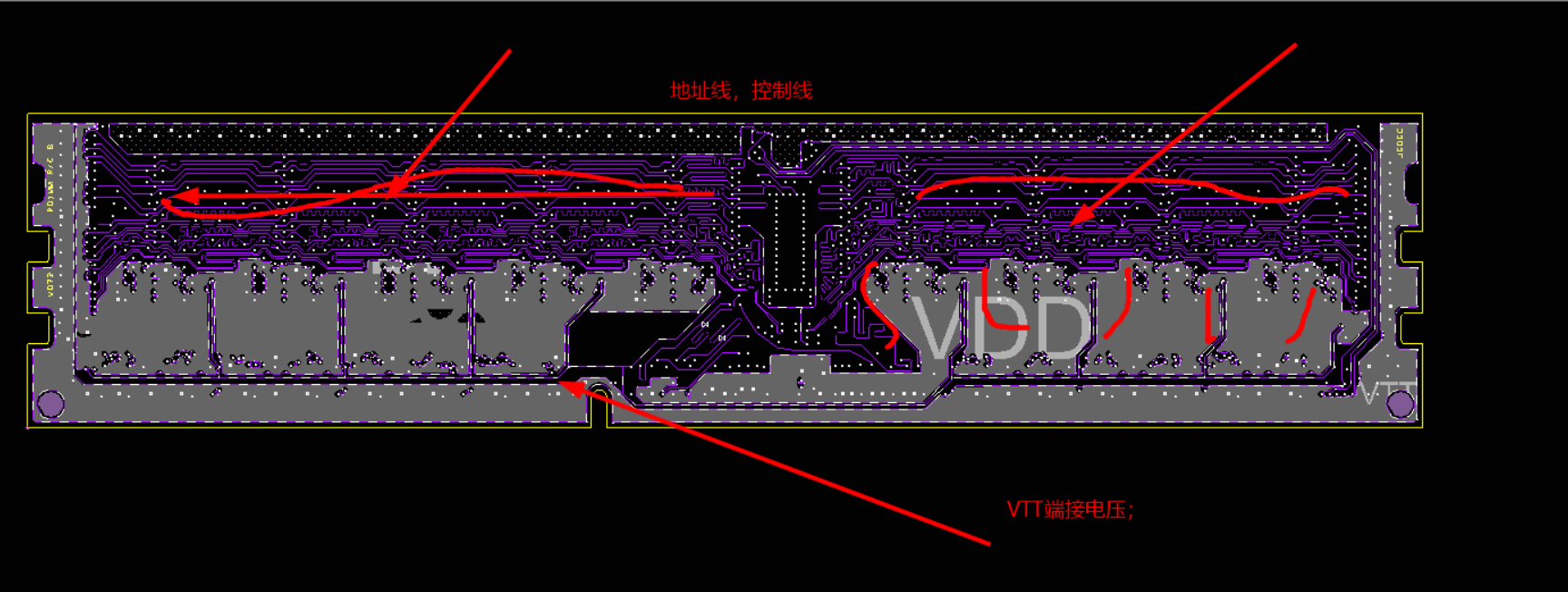

【1】解读文件，了解文件中对各个信号的分配。
