IBM EMSAT SI/PI Rules Check

易用高效的SI/PI规则检查程序

EMSAT-SI是一个SI/PI规则检查程序,可以导入流行的版图文件,并且快速检查PCB设计中违反SI/PI规则的地方。用户可以为SI/PI指定多种多样的关键网络/器件,如I/O网络,电源/地网络,时钟网络,去耦电容。EMSATA-SI通过对SI/PI关键网络的挨个检查,摆脱了枯燥的人工检查,并大大减少了人工错误。待规则检查完成后,违反SI/PI的部分可参在Allgero,EMSAT-UV,HTML文档中图形化显示。


EMSAT-SI是一个SI/PI规则检查程序,可以导入流行的版图文件,并且快速检查PCB设计中违反SI/PI规则的地方。用户可以为SI/PI指定多种多样的关键网络/器件,如I/O网络,电源/地网络,时钟网络,去耦电容。EMSATA-SI通过对SI/PI关键网络的挨个检查,摆脱了枯燥的人工检查,并大大减少了人工错误。待规则检查完成后,违反SI/PI的部分可参在Allgero,EMSAT-UV,HTML文档中图形化显示。

易用高效的SI/PI规则检查程序

产品优势:

  • 无需仿真进行快速分析
  • 摆脱枯燥的检查,降低人工错误
  • 提供16个重要的SI/PI规则
  • 通过用户控制及高级算法规则最大限度减少无用报告结果
  • 导入所有流行的版图文件
  • 与Allegro环境紧密集成
  • 直接在非Allegro版图文件中高亮报错结果

EMSAT-SI是一个SI/PI规则检查程序,可以导入流行的版图文件,并且快速检查PCB设计中违反SI/PI规则的地方。用户可以为SI/PI指定多种多样的关键网络/器件,如I/O网络,电源/地网络,时钟网络,去耦电容。EMSATA-SI通过对SI/PI关键网络的挨个检查,摆脱了枯燥的人工检查,并大大减少了人工错误。待规则检查完成后,违反SI/PI的部分可参在Allgero,EMSAT-UV,HTML文档中图形化显示。

为何使用SI/PI规则检查器?

在产品设计中,SI/PI的性能好坏对电子系统的成功与否至关重要。设计必须考虑成本,并且在第一次设计周期中就达到性能要求。一个PCB板的SI/PI性能与关键器件与网络设计的相关度较大。在当今的多层板设计中,人工检查会耗费大量的时间,并导致许多人工失误。传统的方式会导致产品无法快速达到SI/PI性能要求,并为了达到SI/PI的性能要求不断的增加设计返工次数。这种多次循环的设计不仅意味着更多的费用消耗,也会推迟产品的发会时间, 从而对公司的利润产生极大影响。

EMSAT4

EMSAT5


什么是EMSAT-SI

EMSAT-SI是一个快速精确检查PCB设计中违反SI/PI规则的程序。用户可以为他们独特的目标设计合适的参数。每一个EMSAT-SI优化规则都是为独特的版图设计的,当然它们也适用于更大范围的PCB和IC封装设计。

什么是SI/PI设计规则

EMSAT-SI提供了16个重要的SI/PI PCB规则。每一个规则都被全波仿真工具,实验室测试,实际产品测试过。SI专家定期发布板子设计规则和经验分享。

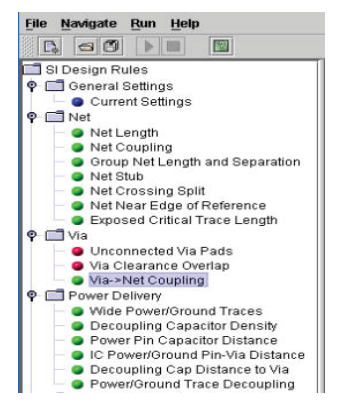

EMSAT-SI规则包括:

网络完整性

  • 网络长度
  • 网络耦合
  • 网络组匹配
  • 裸露关键网络长度
  • 网络分支
  • 网络跨分割
  • 网络与参考面边缘距离
过孔完整性
  • 未连接的过孔焊盘
  • 过孔之间的重叠
  • 过孔网络耦合

电源完整性

  • 电源/地走线
  • 去耦电容密度
  • 电源引脚与电容距离
  • IC电源/地引脚与换层过孔距离
  • 去耦电容与换层过孔距离
  • 电源/地走线去耦

支持自定义

SI/PI 规则违反显示

一旦在PCB上出现违反规则的情况,如何快速的找到这些地方对于按时完成设计是至关重要的。这些报错信息能够在Allegro或EMSAT-UV(EMSAT的衍生产品)上图形化显示。EMSAT-UV为大多数的版图文件提供了一个通用的查看方式,用户点击选择的错误信息,视图就会自动定位到违反规则所在的位置,并且高亮网络,或高亮一个违反周围的适当的区域。Allegro用户会非常享受其与Allegro PCB Editor的集成。

操作系统

  • 支持Windows7,Windows2000/XP,Linux,AIX
