在PCB的设计过程中必须要保证器件和器件库的准确性。工程师们往往需要耗费大量的时间来获得正确的器件和器件库,这些时间本应该利用在其他更有价值的项目设计上。器件库不仅是封装、符号或参数数据,还包括3D MCAD模型。Cadence Allegro ECAD-MCAD库生成器,可以在短时间内创建新的标准库(可同步到ECAD和MCAD库中),并且可以很容易的将现有的库用在其他不同的技术中。从而可以减少设计人员用在创建库上的时间,并将更多的时间用在工程设计中。
设计师和设计团队的首要任务就是完善他们的项目设计。元器件是每一个设计的基本部件,它连接着ECAD和MCAD库。错误的使用器件和器件库将会带来无法估量的风险。这就是设计师们每天花费大量的时间来创建正确的器件和器件库的原因。即便如此,设计师们还是更愿意将时间花在真正的设计中。因此,设计师们需要一种既能在短时间内创建新的库,又能确保其准确性和质量的方法。
Allegro ECAD-MCAD库生成器可以帮助设计人员提高库的质量和准确性。在此基础之上通过联系ECAD及MCAD库,可确保对所有使用的元件有一个完整视图。库中同时包括2D的引脚封装和3D的完整模型,以便设计师能够将更多的时间放在设计上面。
Allegro ECAD-MCAD库生成器可在短时间内创建新的标准库。
当工程师无法在库中找到所需的器件时,设计工作就会暂停。直到该器件模型和封装被创建完成并被放回原设计中,设计工作才能继续进行。

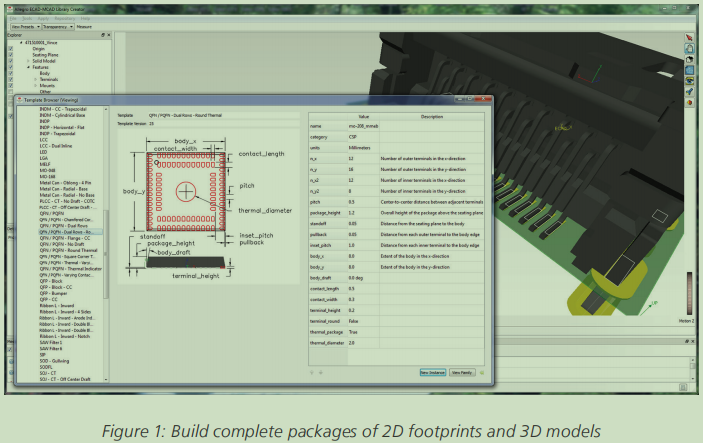

Allegro ECAD-MCAD库生成器可以节约60-80%的封装创建时间。设计人员可以从所提供的库中选择数千个详细的3D封装模型,并根据所提供的100多个参数化模板来创建新的封装,或者是直接利用现有的3D模型。它可以从现有的3D模型中提取和使用详细的几何尺寸信息,这在创建封装时大大降低了其时间成本并提高了设计的准确性。Allegro ECAD-MCAD库生成器可根据现有的标准并从库中生成引脚封装,如IPC-7351或自定义的规则,以支持内部实践或特定的制造需求。使用多个规则集,可从同一封装中快速生成替代引脚封装。
- 从模板和现有的3D模型中自动生成封装
- 用于自定义的规则模板编辑器
- 对MCAD 3D模型提供本地支持
Allegro ECAD-MCAD库生成器通过同步ECAD和MCAD库来实现器件库的统一。
保持ECAD和MCAD库之间的一致性对于协作设计和避免高成本的重新设计至关重要。事实上在设计中器件列表和会议内容,很难使ECAD和MCAD库之间保持一致。Allegro ECAD-MCAD库生成器可以帮助实现ECAD和MCAD库的同步。
Allegro ECAD封装可以针对现有的3D模型进行验证,以确保其的一致性。当3D模型不可用时,可以智能地选择一个包含数千个STEP模型的库。通过将ECAD和MCAD库相连接,可以改善设计过程、缩短设计时间并减少对器件物理原型的需求。
- 通过使用3D模型验证ECAD封装,提高库的准确性
- 使用自动搜索和系统坐标对齐功能,从存储库中用3D模型来扩充现有ECAD库
- 本地支持填充PTC Creo和Siemens NX MCAD库,STEP模型库对应于其他的MCAD库
