耀创LNK362-LNK364 PSpice精确模型

作为PI为为最低系统成本而优化设计的LinkSwitch-XT系列的器件之一，LNK362-364在一个器件上结合了一个高压功率MOSFET开关及一个电源控制器。与通常的PWM(脉冲宽度调制)控制器不同,它使用了一个简单的开/关控制器来调节输出电压。这个控制器包括一个振荡器、反馈（检测及逻辑）电路、5.8V稳压器、旁路引脚欠压电路、过热保护、频率抖动、电流限流电路及前沿消隐电路，并与一个700V的功率MOSFET集成在一起。

LinkSwitch-XT还包括用于自动重启动的附加电路。

Ø  专利的IC调节技术和变压器结构技术实现LNK364的无嵌位电路Clampless设计,令系统成本更低、使用更少的外围元件以及更高的效率

Ø  全面集成了自动重启动功能用于输出短路和开环保护

Ø  自供电的操作方式可以省去变压器使用的辅助绕组及其他相关外围元件

Ø  频率抖动特性极大地降低了电磁干扰

Ø  无论在PCB板上还是在封装上都保证高压漏极与其它所有引脚之间满足高压漏电要求

与线性/RCC相比具有更多优点：

Ø  精确的迟滞热关断保护功能–自动恢复功能进一步增强现场使用的可靠性

Ø  通用输入电压范围，可在全球范围内进行工作

Ø  简单的开/关控制，不需要进行回路补偿

Ø  不需要使用偏置绕组–使变压器结构更简单、成本更低

Ø  外接元件数量很少–使用可靠性更高的单面印刷电路板

Ø  自动重启动功能在短路及开环电路故障状况下可将输出功率降低95%以上

Ø  高带宽提供快速的无过冲启动及出色的瞬态负载响应

应用：

         手机/无绳电话、掌上电脑、数码相机、MP3/随身听和剃须刀等产品使用的充电器。

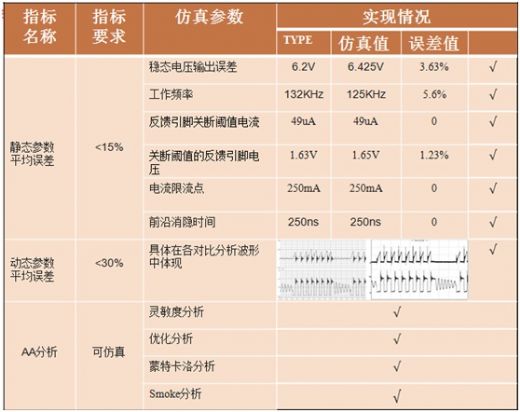

建模要求与实现：

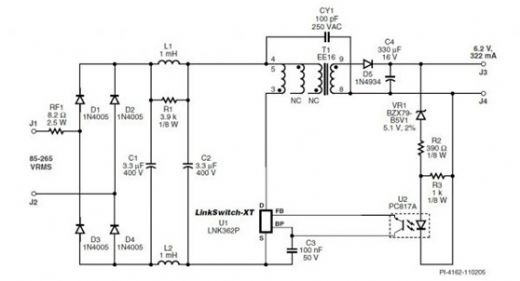

模型典型应用：

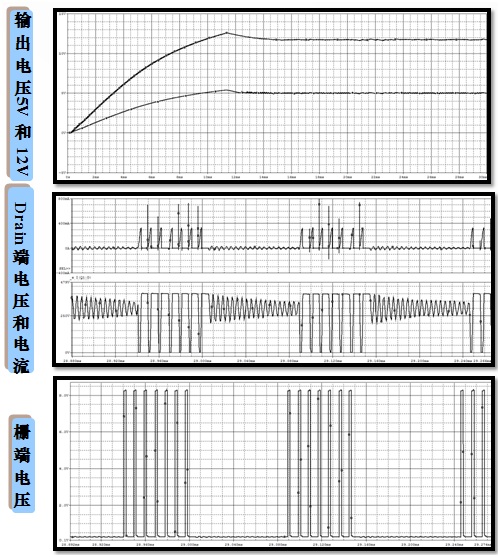

输出结果：

更多详细资料与模型试用评估请联系耀创 0755- 269177158 / 26560677。
