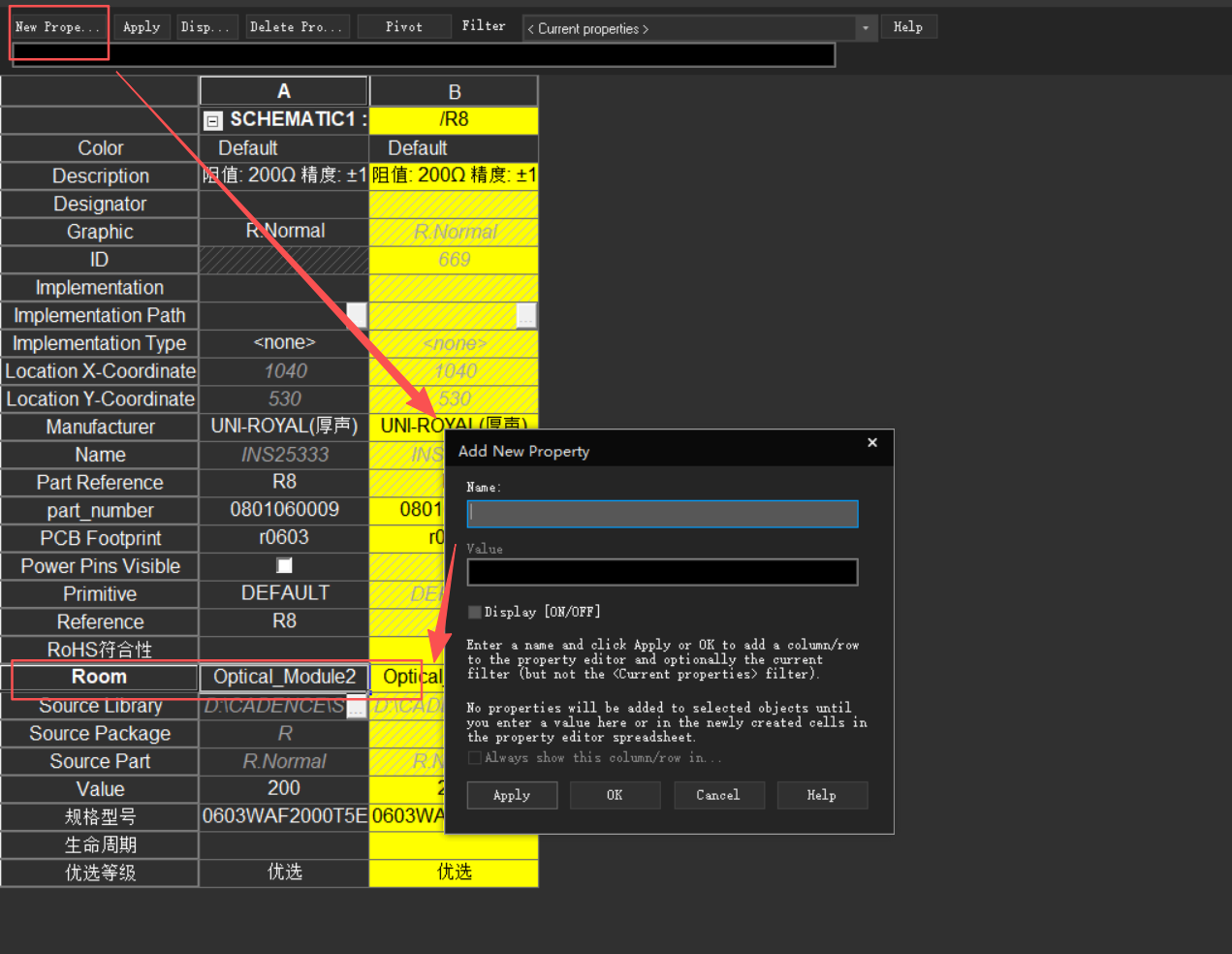

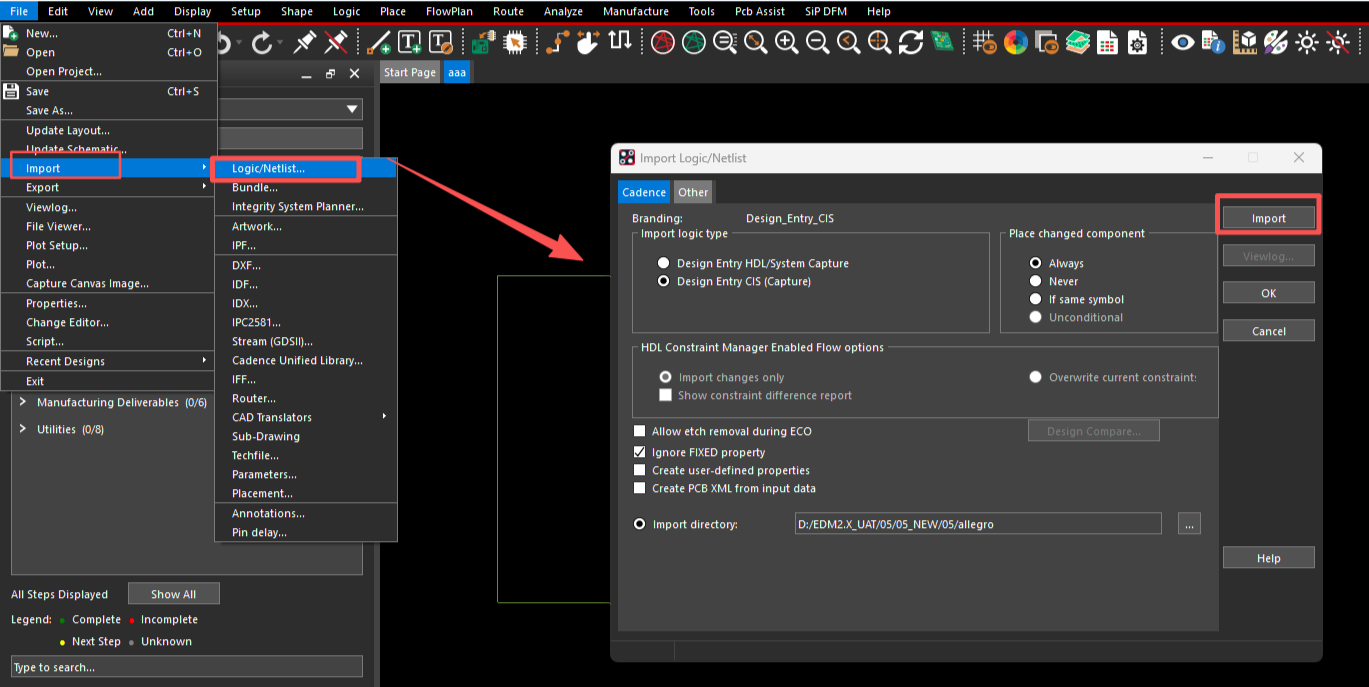

2.将包含Room信息的原理图网表导入PCB设计工具,在软件OrCAD Capture CIS中执行Tools-Create Netlist生成网表;打开Allegro PCB Designer,点击File-Import-Logic导入网表;选择对应的文件路径,点击Import。

3.手动放置元器件

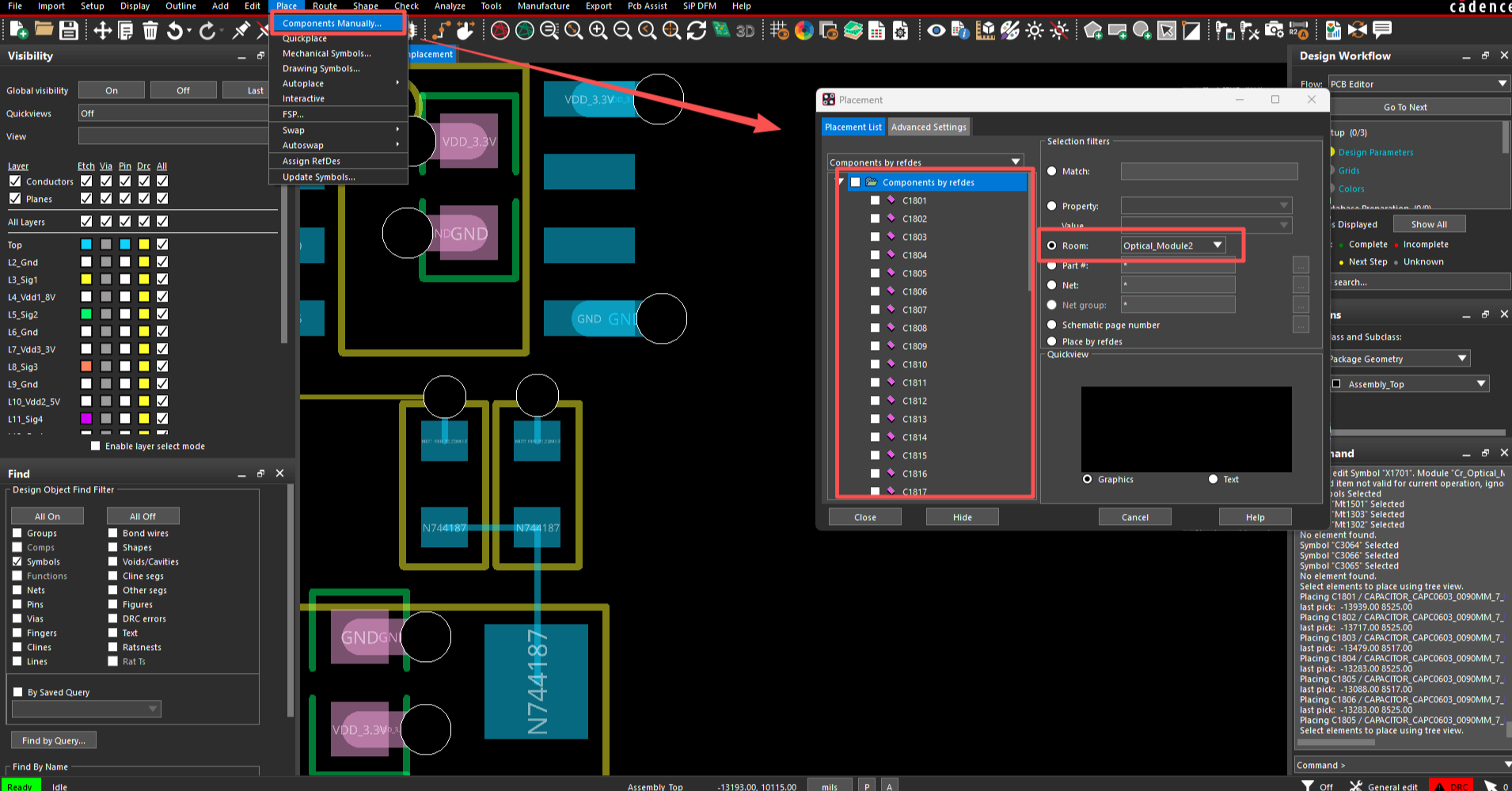

选择菜单栏Place-Components Manually进行器件的放置,在Placement器件放置界面的右侧Selection filters选择Room,下拉选择其中一个Room属性值,在右侧就会筛选出所有进行了该Room属性赋值的器件;全选则可进行器件的连续放置。

4.在PCB中创建Room边框

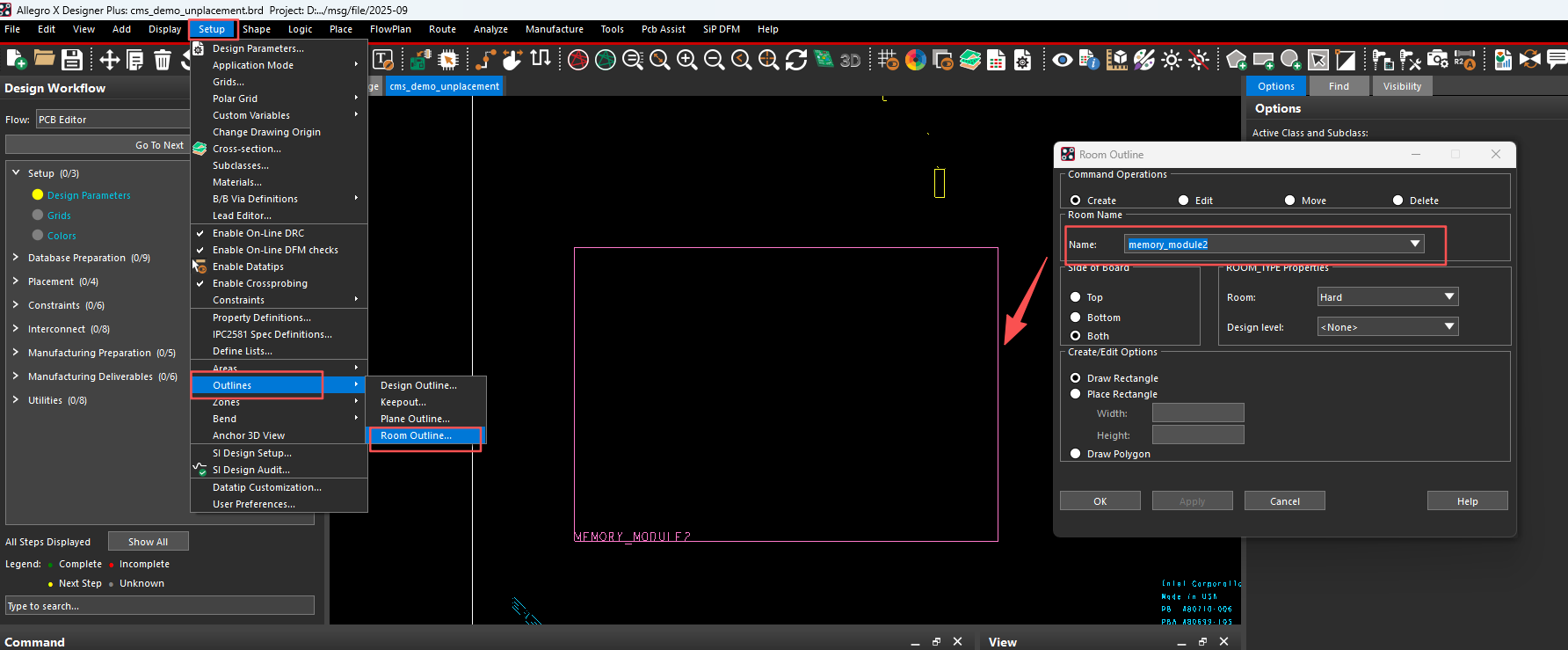

Room Outline绘制完成后,可以将元件快速放置到其对应的Room中或附近。选择菜单Setup-Outlines-Room Outline,设置Room位于板子的层数、元器件是否严格放入Room内等,接着在板子上就可以划定区域。

5.使用Quickplace自动布局

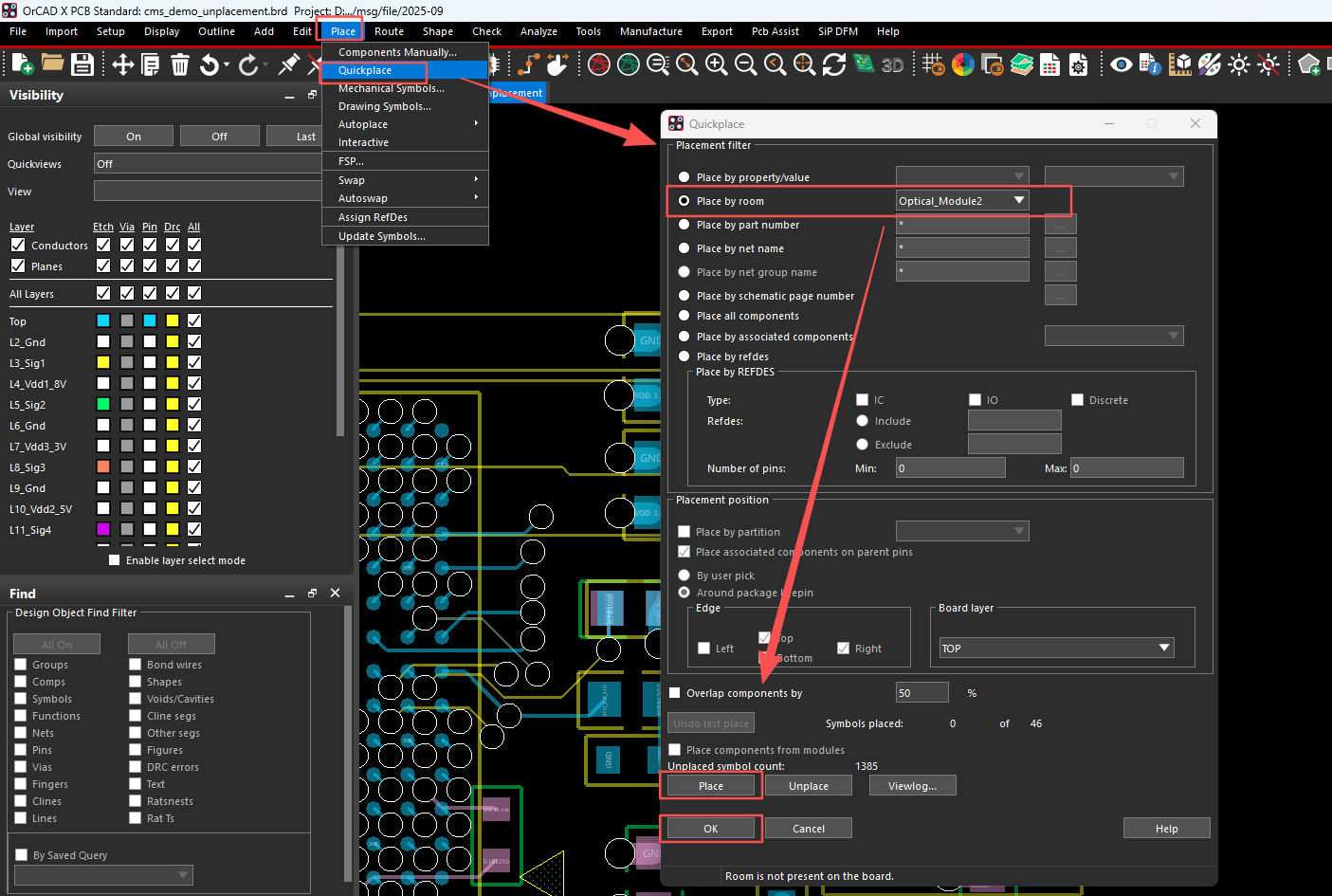

选择菜单栏Place-Quickplace,选择Place by room,下拉选择一个Room属性值Optical_Module2。点击Place进行元器件属性的一键放置。

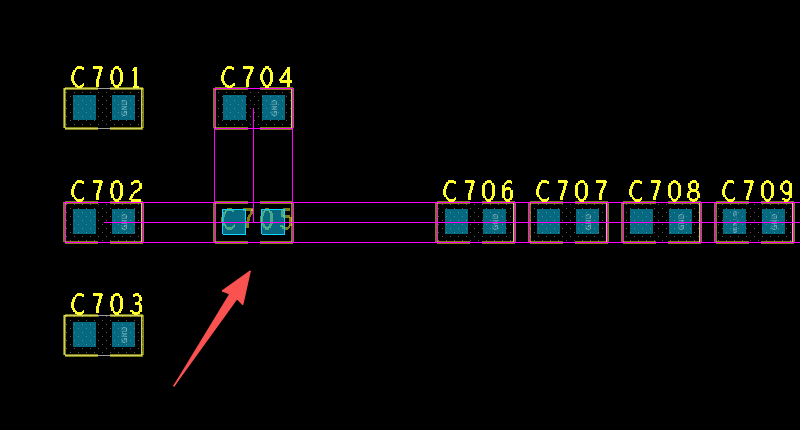

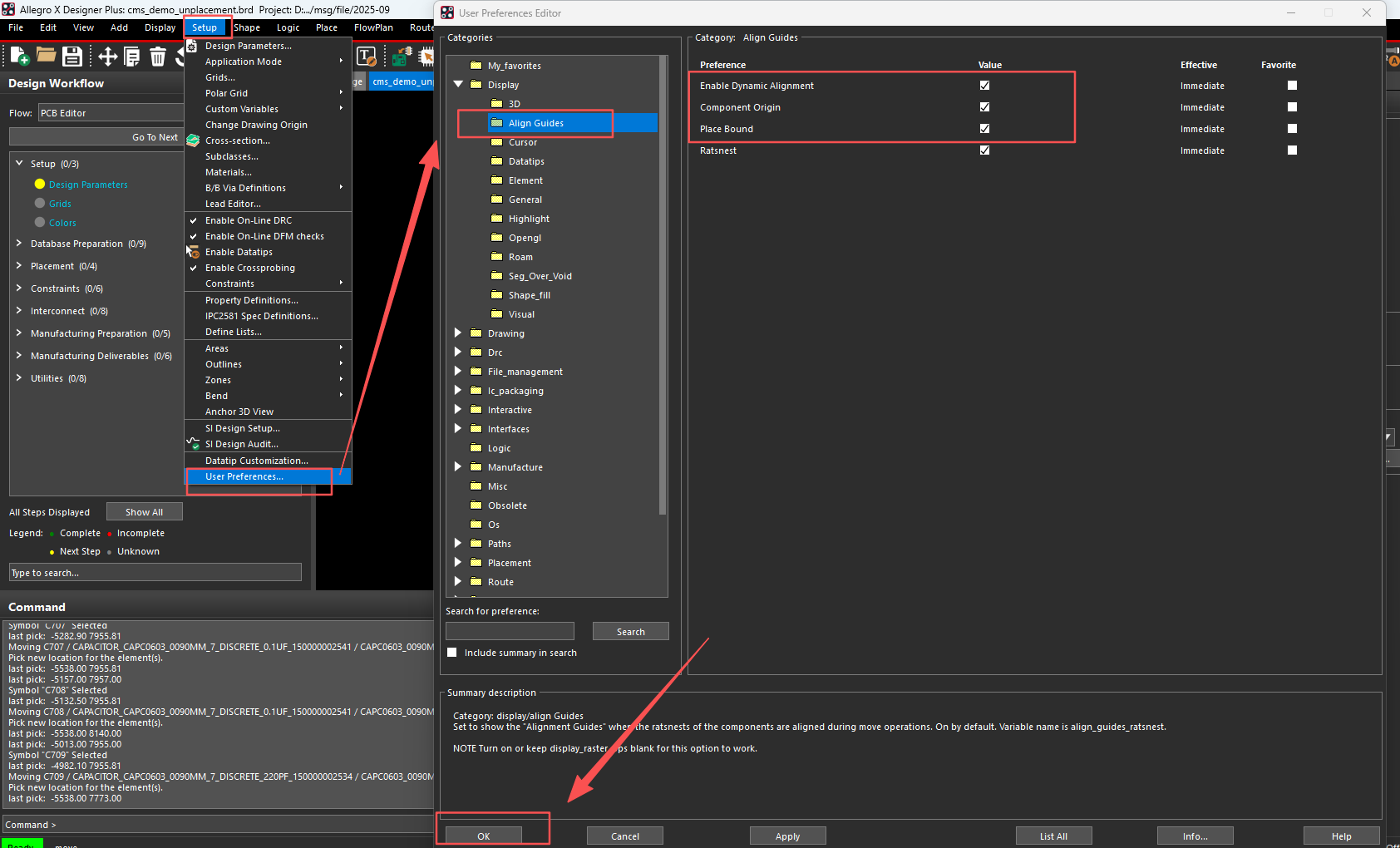

2.当移动电容C705让其位于C704的正下方,板子上会出现一些辅助线帮助我们对齐这些组件。

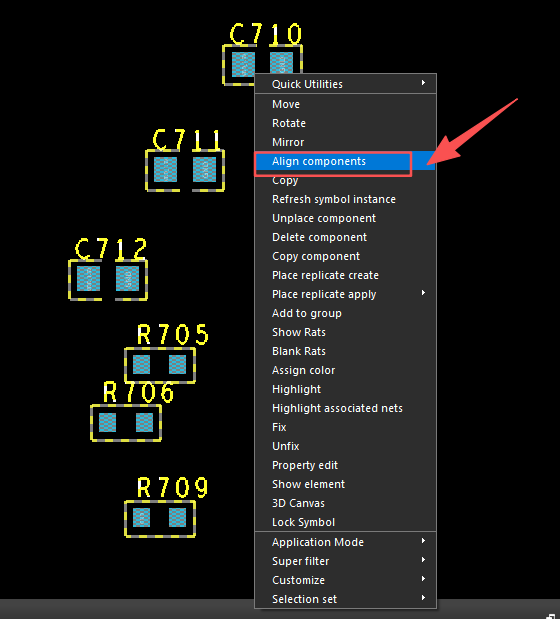

3.执行命令将所有组件对齐,框选需要有序排列的器件组,右键选择Align components进行元件位置的一键对齐操作。

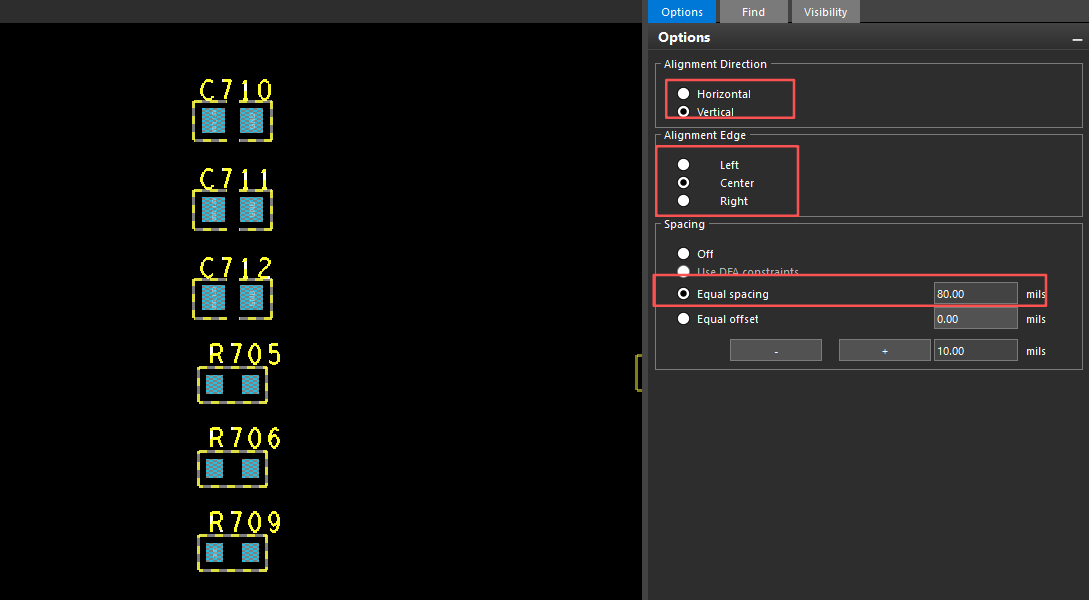

4.执行完对齐命令后,在右侧的Options面板可以设置对齐的方式、对齐的中心点位置以及组件之间的间距,设置完成后右键点击Done完成命令。
