告别传统仿真困局：Sigrity X 三大突破破解PCB设计难题

• 仿真设置耗时且复杂；
• 专业工具的使用经验被少数专家垄断；
• 仿真覆盖范围有限，导致洞察零散；
•  项目周期紧张，难以容纳传统仿真的时间开销；
• 成本模型与零星的使用需求不匹配。

更有工程师直言：“我们还没遇到过问题……暂时如此。”苹果的“天线门”和微软的“三红故障”等著名案例警示我们：忽视仿真可能带来高昂的重新设计成本、产品召回及品牌声誉的损害。如今，具备前瞻思维的企业正通过早期持续集成仿真来确保产品功能完善，并以此推动创新突破。

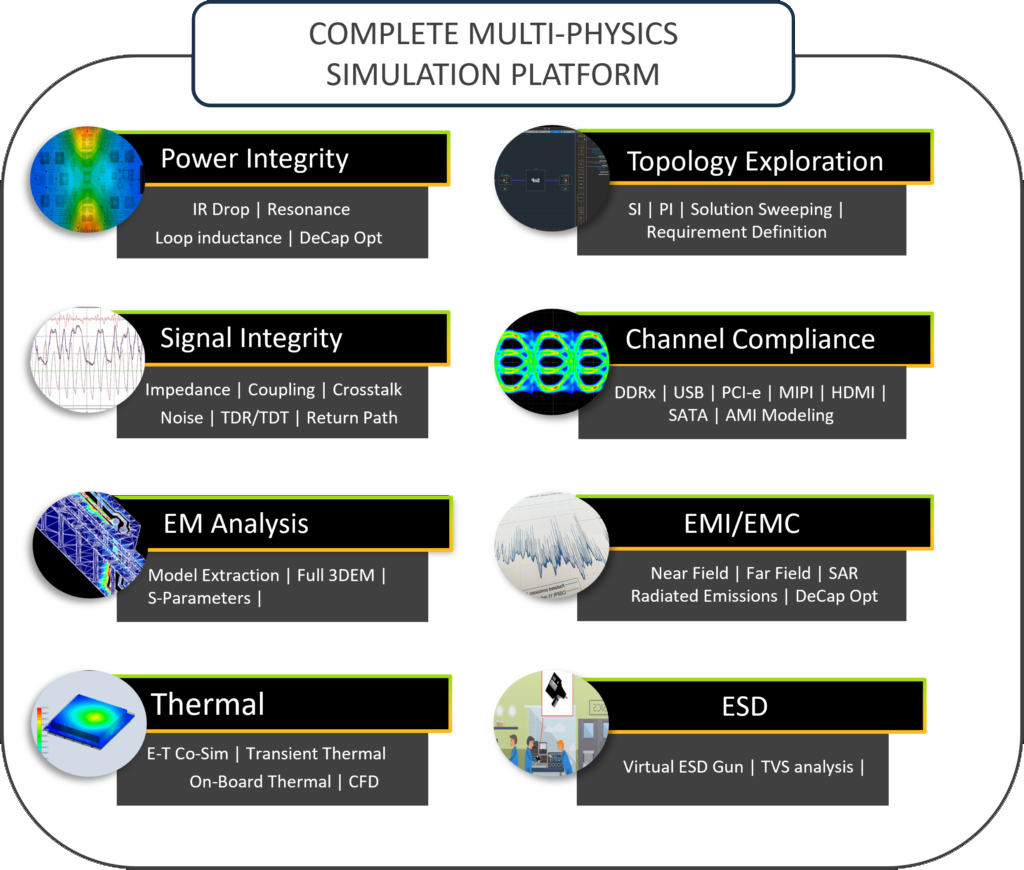

多物理场全覆盖：支持信号完整性、电源完整性、电磁干扰、热分析和3D参数提取

内置工作流与在途仿真：直接在PCB设计环境中集成仿真功能，让所有工程师（而非仅限于专家）都能轻松运用

10倍性能提升：全新架构实现超高速仿真，即使大型板卡也能快速完成分析

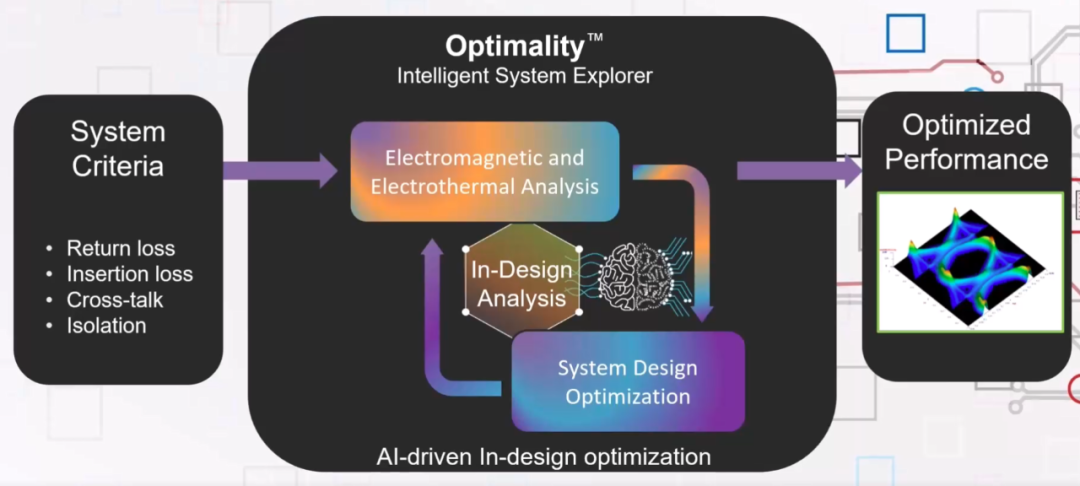

AI驱动优化：采用Cadence Optimality™智能技术，更快更智能地探索设计权衡方案

高精度求解器：保持硬件级精度关联，确保签核可靠性

弹性令牌许可：提供按需使用的灵活授权模式，团队可随时调用仿真资源而无需过度投入。

基于令牌的授权机制让所有Sigrity功能实现可扩展的灵活访问，无需绑定特定工具

通过这些特性与PCB设计流程的深度集成，Sigrity X开创了仿真驱动设计的新方法。

借助Sigrity X与Optimality等工具，工程师可构建覆盖以下阶段的仿真驱动设计流程：

探索阶段：通过AI辅助建模早期评估设计权衡与约束条件;

在途仿真：在布局布线过程中同步分析信号、电源、电磁干扰及热行为，实时验证设计决策;

验证与签核：采用经过验证的求解器进行合规性检查与相关性验证;

Sigrity X 支持在不同仿真阶段灵活迭代。当设计发生变更时，可直接回溯并重新优化，无需推倒重来。实现这种连续工作流的关键，在于仿真工具必须在易用性与强大功能之间取得平衡，让所有设计者都能轻松运用仿真技术，并获得实际效益。

易用性提升：仿真工作流直接嵌入PCB CAD工具，可在不离开PCB编辑器的情况下进行阻抗与压降等交互式分析

速度与可扩展性：Sigrity X速度较前代提升10倍，并支持并行处理加速项目交付

AI增强优化：Cadence Optimality运用机器学习技术，在大幅减少仿真样本的同时精准定位最优设计配置

令牌许可：灵活的使用权限意味着按需调用资源，完美适配仿真需求动态变化的团队

凭借直观的工具、AI驱动的探索能力及灵活授权模式，仿真现已成为设计流程中的常规环节，同时保障质量与性能。

PCB设计的未来不再局限于“能否工作”，更关乎“如何以最优方式实现”。Sigrity X 让您无需在开发进度与设计确定性之间妥协，二者可兼得。

Sigrity X与Optimality通过集成式仿真分析提升您的PCB设计流程。Cadence通过Sigrity X旨在：采用现代化工作流界面、自动化的CAD感知设置、以及支持成本效益的灵活使用模式，使仿真技术比以往任何时候都更易被设计师采纳和应用。
