PowerSI和Xtract IM中提取远端和近端串扰结果不同比较

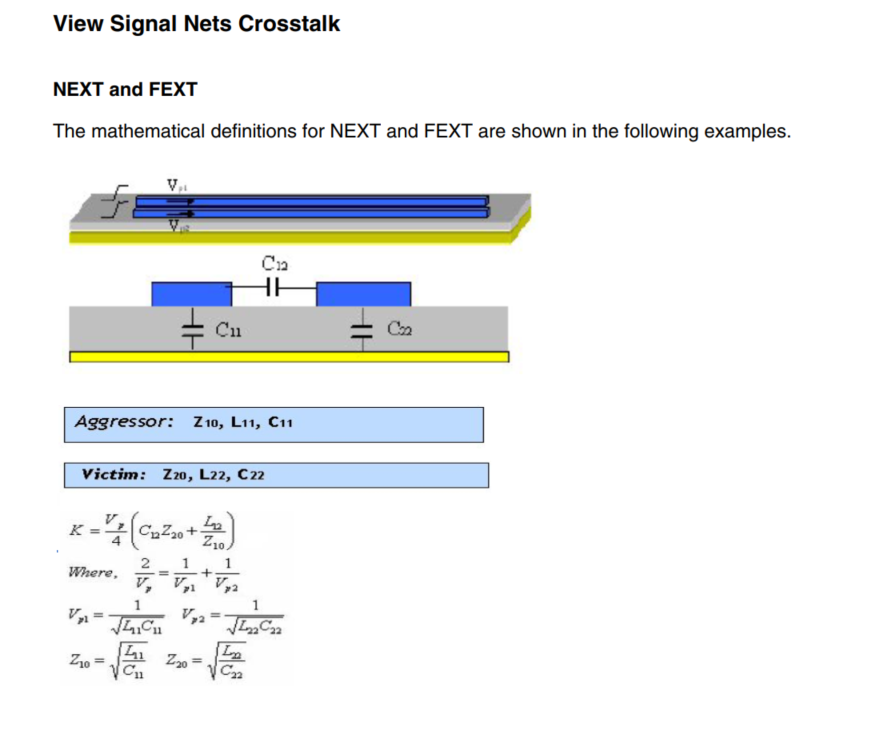

PowerSI和Xtract IM软件中关于NEXT与FEXT串扰的定义公式。

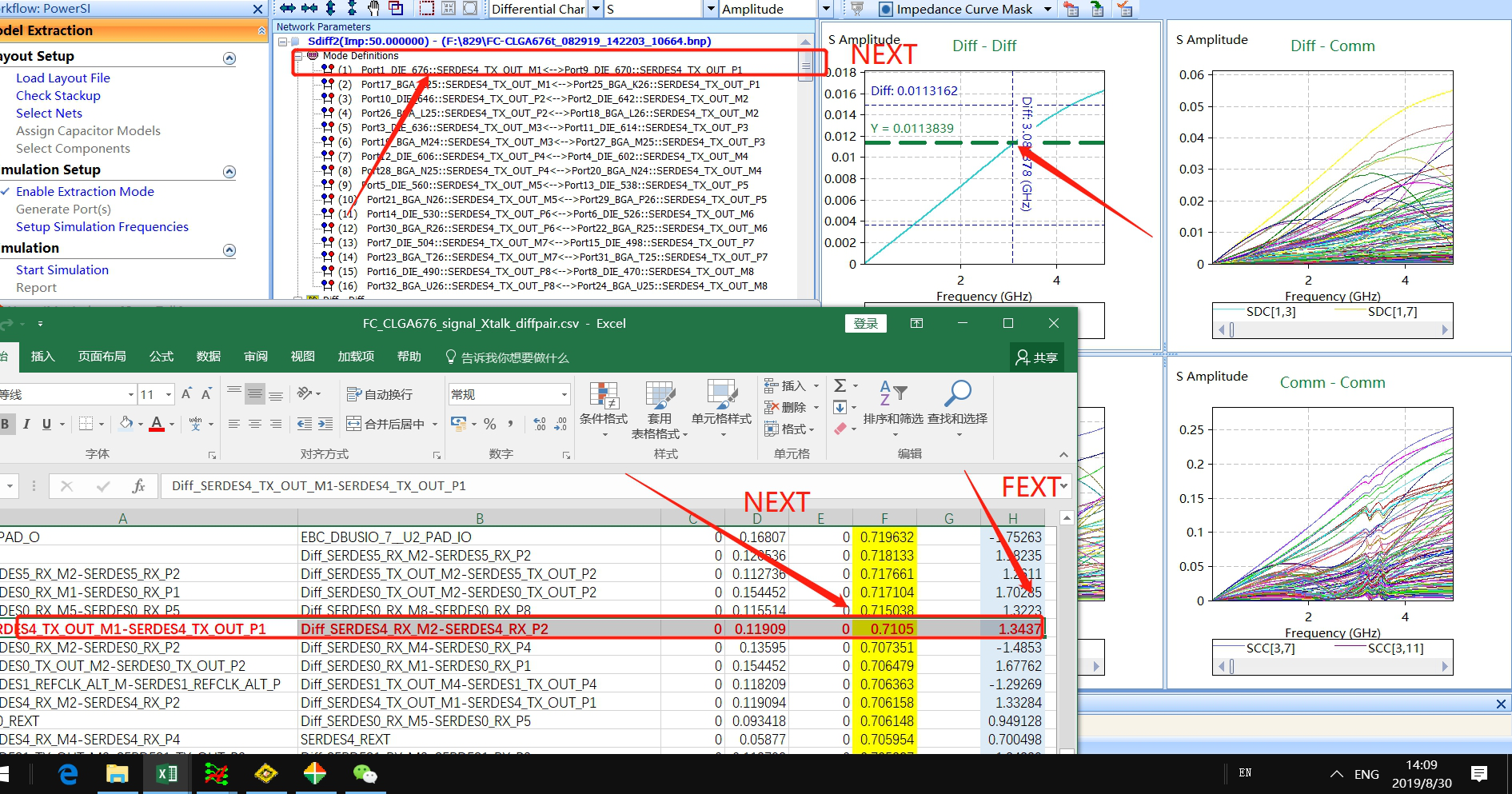

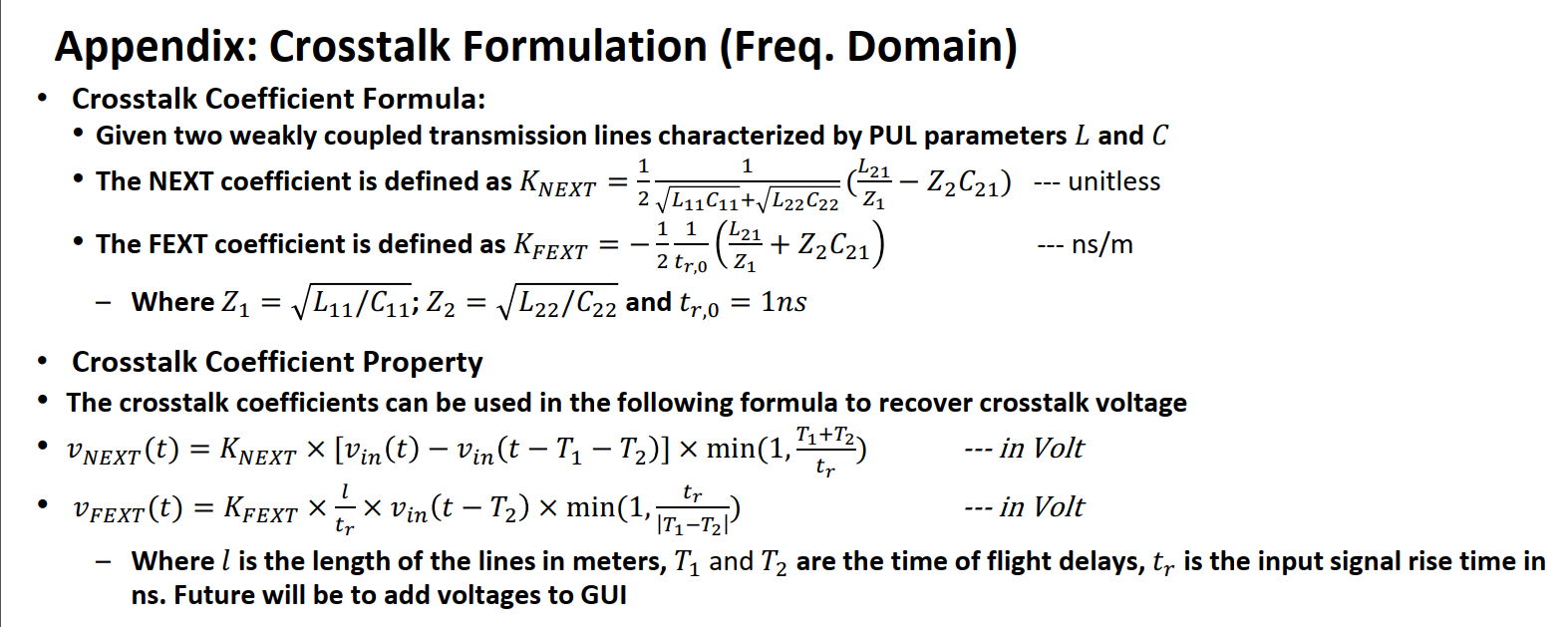

第一：系数的表示方式，这样的方式是和单位长度的寄生电感和寄生电容有关系。可以看到K_NEXT，K_FEXT都是关于在传输线上的寄生的电感和寄生的电容组成计算方式。这种方式是Power SI中给出的寄生结果。这种结果是基于S参数的S11和S21地到的无缘参数结果，和信号上升沿的时间没有直接的关系，属于传输结构体存在的固有特性。

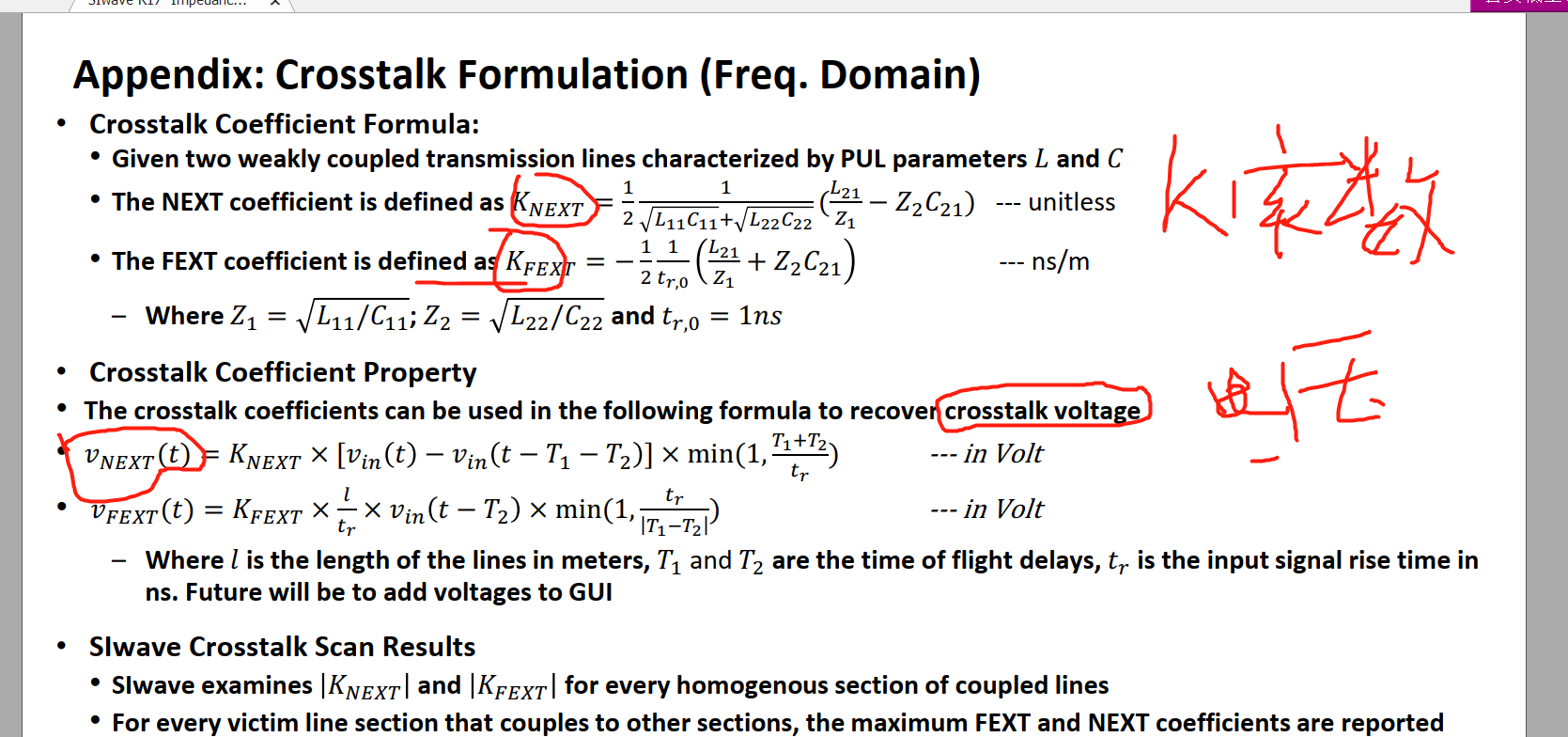

给出V_NEXT,V_FEXT计算公式，在计算结果K_NEXT,K_FEXT的基础上，添加了一个信号的激励，具体来说，就是信号的输入幅度和信号的上升沿时间。这种计算结果得到的V_NEXT,V_FEX和输出信号的幅度还有信号的上升沿时间有关系。我们用Speed2000 SI Metrics check 的方法得到的结果是直接给出V电压的关系。如下图所示。

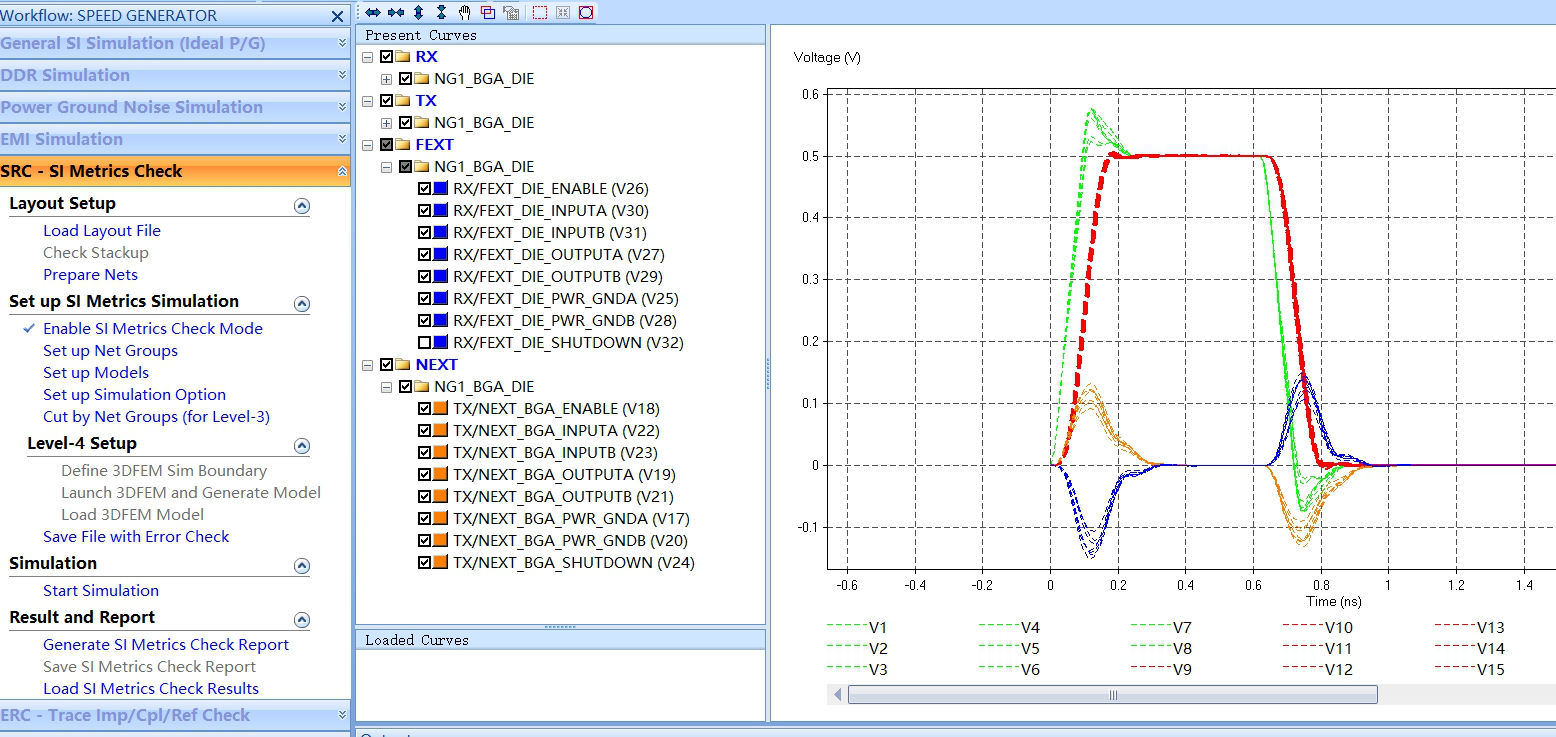

 近端和远端串扰的电压对比关系。

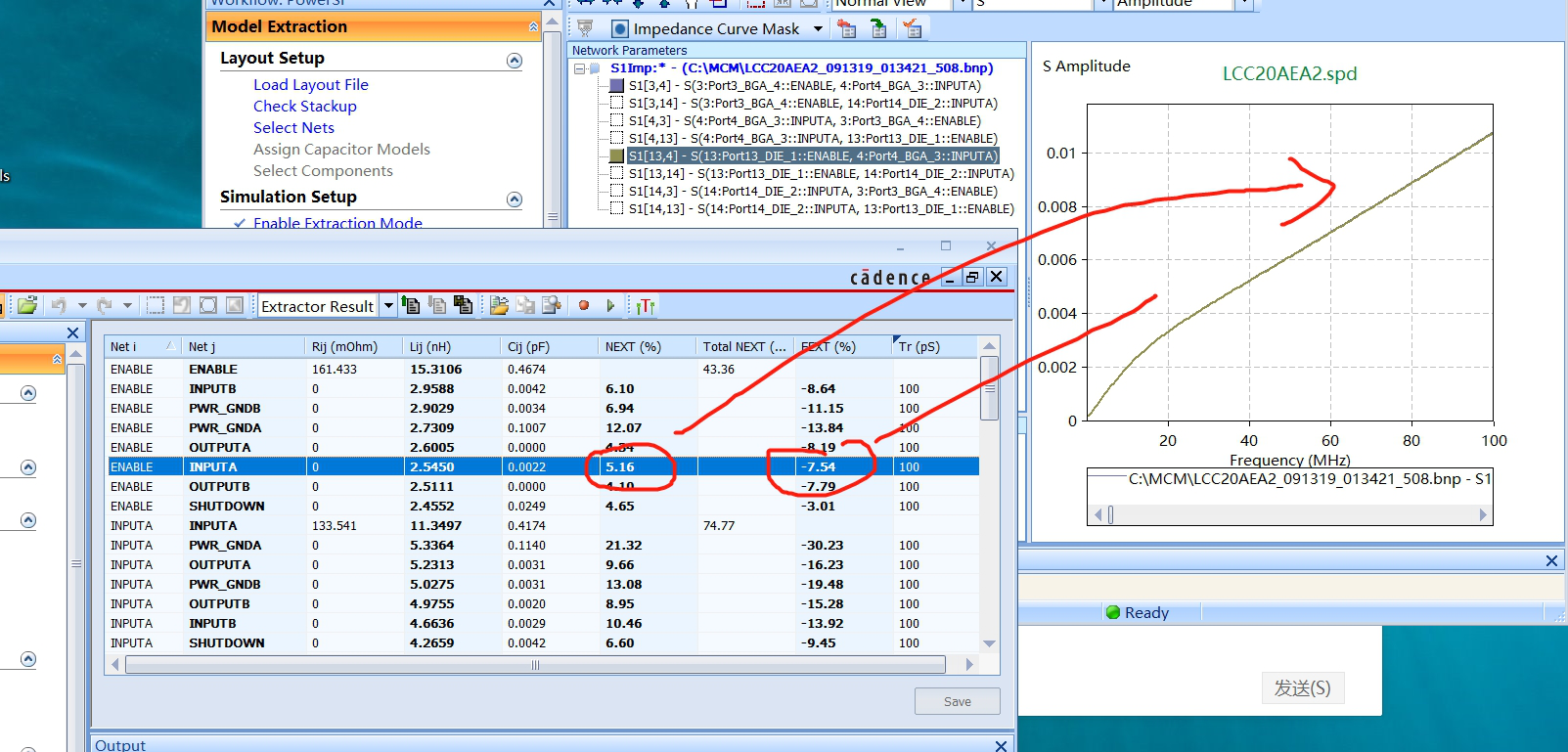

在Xtract IM里面提取到的串扰NEXT，FEXT也是和Speed2000里面结果是一样的，同样是和信号输入的幅度和信号上升沿时间有关系。改变输入电压的幅度和信号激励上升沿的时间，串扰的结果就会发生改变。因此得出，在Xtract IM里面和Power SI里面提取得到的NEXT，FEXT不能直接进行对比。

Power SI 抽取S参数之后，得到的NEXT，FEXT数据，需要在时域的方法中添加信号的上升沿和输入的激励电压后，才能得到串扰参数，并不能直接的进行比较。

近端串扰和远端串扰2%或者5%以上，是受害线耦合后的电压幅度和攻击线电压比例关系。电压比例2%以上需要考虑，电压比例5%以上需要改善，这是相对于攻击线的电压而言的比例。
